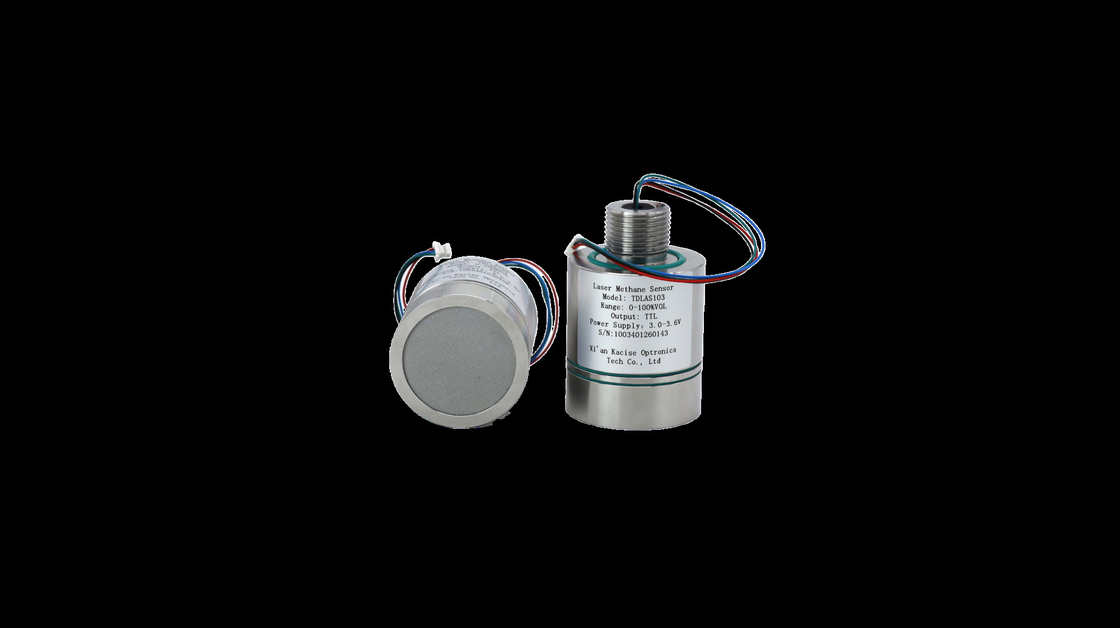

Kompaktowe detekcje metanu laserowego metanu / Bezpieczeństwo przemysłowe z niskim limitem wykrywania 0,2% VOL

Wprowadzenie

Wykorzystując TD-LAS, czujnik metanu o mocy 3,3 V wykorzystuje laser 1653,7 nm do wykrywania metanu za pomocą charakterystycznego "spektrum odcisków palców"o odporności na zakłócenia ze strony pary wodnej lub innych gazówDzięki połączeniu technik bezpośredniego wchłaniania i modulacji długości fali z strukturą optyczną typu "N" osiąga długą ścieżkę wchłaniania, wysoką czułość i precyzję.Niskotemperaturowy laser i fotodetektor, w połączeniu z algorytmem kompensacji temperatury, zwiększają jego zdolność adaptacyjną do środowiska.Jego standardowe funkcje komunikacji i instalacji sprawiają, że jest on szeroko kompatybilny do monitorowania metanu w przemyśle, górnictwa i zastosowań podziemnych.

Cechy

•Wysoka dokładność wykrywania

Technologia bezpośredniej modulacji i modulacji długości fali w połączeniu z zaprojektowaniem złożonej ścieżki optycznej, błąd pomiarowy ≤ ± 6% prawdziwa wartość @25°C

•Dobra zdolność adaptacji do środowiska

Szeroki algorytm korekty kompensacji temperatury, może spełniać wymagania -40~+70°C

•Silne przeciwdziałanie zakłóceniom

Technologia wykrywania wchłaniania metanu przez laser "spektrum odcisków palców", przeciwtrujące zatruciu, przeciwparze wodnej i innym zakłóceniom gazowym;

•Silna ochrona konstrukcyjna

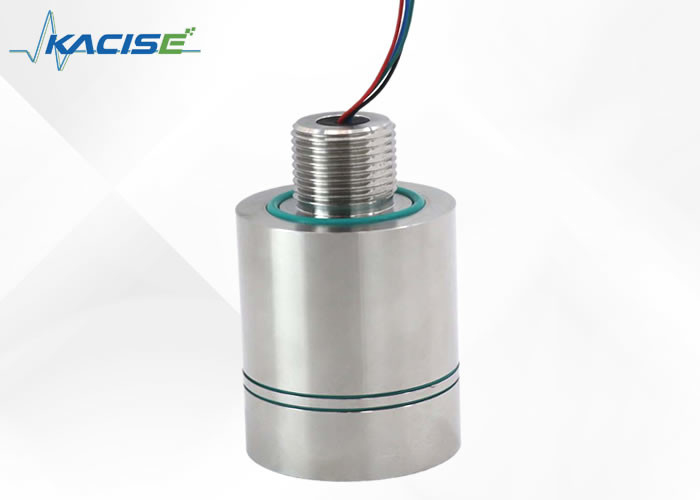

Projekt materiału ze stali nierdzewnej, spełniający poziom odporności na wybuchy Exia IIC T6 Ga

•Niskie koszty

Długa żywotność, niskie zużycie energii, konstrukcja modułowa, łatwa w integracji

Wymiary

Parametry techniczne:

Zastosowanie:

a) Czujnik stale wydaje zmierzone stężenie metanu, zmierzoną temperaturę, zmierzone ciśnienie, moc sygnału laserowego,temperaturę pracy lasera i kod błędu poprzez standardowy port seryjny TTL

b) Posiada funkcję samotestowania, która może wykryć, czy laser, detektor fotoelektryczny i czujnik stabilizacji napięcia są w stanie normalnym, co pomaga wyeliminować punkt awarii.

Interfejs komunikacji i definicja

Formularz interfejsu: SH1.0mm/4P

Długość kabla: 200 mm

Protokół komunikacji

(1) Konfiguracja interfejsu komunikacyjnego

Port seryjny UART: współczynnik Baud: 115200, bity danych: 8 bitów,

Stop bit: 1 bit, parity bit: bez czeku

(2) Opis protokołu łączności

Po włączeniu czujnika przechodzi okres przedprocesowania (6-10s), a następnie zaczyna okresowo (1Hz) wypuszczać ciąg stałej długości.

Parsingi ciągów wyjściowych (przykład):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: głowica ramy;

+000.00: wartość stężenia metanu, z zastrzeżeniem dwóch miejsc po przecinku, jednostka % obj.;

+ 24.0: temperatura otoczenia, jednostka °C;

1006.22: ciśnienie otoczenia, jednostka hPa;

16.1: intensywność światła laserowego i zakres skuteczności 3.6 21.6;

006.0: współczynnik powiększenia, normalny zakres 1,0-126.0;

00: kody awarii

01: nieprawidłowy sygnał optyczny; 02; temperatura otoczenia lub nieprawidłowe ciśnienie; sygnał optyczny jest zbyt silny; 04 anomalia temperatury lasera;

05: sygnał świetlny jest zbyt słaby;

13: xor kod kontroli

Kod błędu

Środki ostrożności

a) napięcie robocze czujnika wynosi 3,3 V, a poziom seryjnego interfejsu 3,3 V;

b) czujnik zawiera precyzyjne elementy optyczne, proszę unikać gwałtownych kolizji;

c) Warunki środowiska pracy: -40°C ~ +70°C

d) wilgotność względna 0-99% RH (nie kondensacja).

Uwaga: napięcie robocze czujnika wynosi 3,3 V. Zabronione jest podłączenie do czujnika napięcia zasilania przekraczającego 3,6 VDC, aby uniknąć uszkodzenia czujnika.
