Przemysłowy czujnik ciśnienia przepływowego przepływowego przepływowego przepływowego

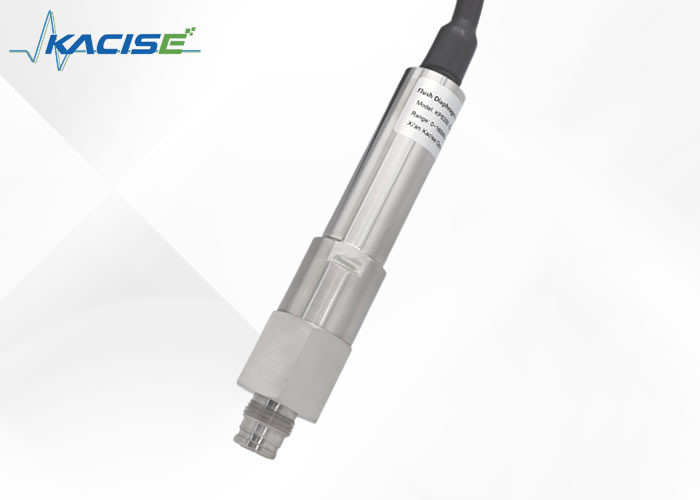

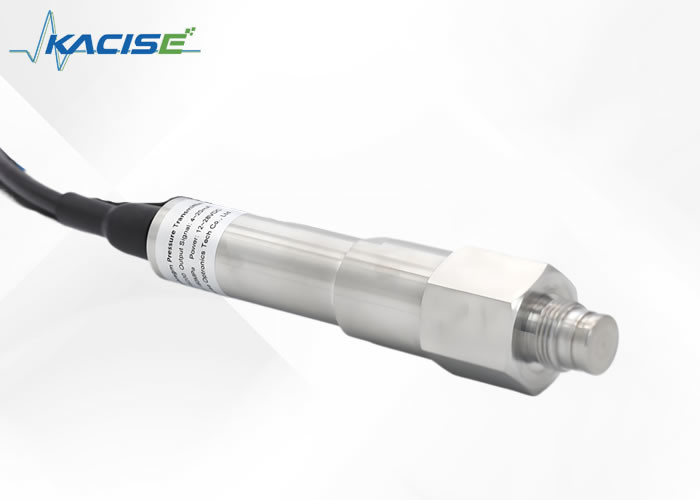

KPS200 Przesyłowiec ciśnienia membranowy

1.Wprowadzenie

Przesyłacz ciśnienia wysokiego ciśnienia jest kolejnym wynikiem wprowadzenia przez naszą firmę technologii zagranicznych produktów.i ma charakterystykę wysokiej odpowiedzi, wysoka precyzja, solidna struktura, odporność na korozję, odporność na drgania, wysoka wydajność i wysokie koszty.

Produkt ten jest szeroko stosowany w przemyśle naftowym, zwłaszcza do pomiaru wysokiego ciśnienia importowanych pomp błotowych, szczelinowania, cementu itp.,i jest preferowanym nadajnikiem do zastąpienia importowanych produktów.

Ten wybuchoodporny typ spełnia wymagania norm GB3836.1-2010 i GB3836.4-2010 i uzyskał certyfikat wybuchoodporny.

Produkt odporny na wybuchy jest odpowiedni w sytuacjach, w których mogą pojawić się gazy wybuchowe.

2Wymiar

3.Specyfikacje techniczne

4Transport, pakowanie i przechowywanie

4.1 Transport

Sprawdź, czy przyrząd został uszkodzony podczas transportu.

4.2 Opakowanie i przechowywanie

Nie usuwać opakowania przed instalacją.

4.3 Dopuszczalne warunki przechowywania:

Temperatura przechowywania: -40~+70 °C

Wilgotność magazynowa: 45% ~ 75% wilgotności względnej (bez kondensacji)

5. Instalacja

Element czuły na ciśnienie wykorzystywany w tym produkcie przesyła ciśnienie przez diafragmę czułą na ciśnienie.

▶ W żadnym wypadku nie dotykaj wewnętrznej części urządzenia.

5.1 Przygotowanie do instalacji

Sprawdź, czy nadajnik ma dobry wygląd;

powierzchnia uszczelniająca interfejsu ciśnienia nadajnika jest czysta i nienaruszona;

rozważyć stosowalność środka pomiarowego;

Temperatura otoczenia i średnia temperatura muszą być zgodne ze specyfikacjami technicznymi produktu;

Jest wystarczająco dużo miejsca na bezpieczne instalacje elektryczne.

5.2 Metoda montażu i uszczelniania nadajnika: prosta nitka, powierzchnia uszczelniająca wykorzystuje pierścień uszczelniający

Włókna wewnętrzne instalacji:

Głębokość wewnętrznego węzła instalacji nadajnika musi być większa niż długość węzła.

5.3 Układ elektryczny nadajnika

Aby zapewnić poziom ochrony produktu, pamiętaj o zablokowaniu złącza podczas podłączenia.

Zasilanie: szczegółowe informacje znajdują się na etykiecie produktu (zasilanie musi spełniać wymagania odpowiednich norm, a system zasilania powinien być niezawodny.) Przekaźnik odporny na wybuch jest zasilany barierą bezpieczeństwa.

Wymagania dotyczące podłączenia elektrycznego: Wybierz kabel o średnicy pasującej do przewodu kablowego z wtyczką, a przewód kablowy i wtyczka muszą być nienaruszone.

Wymogi dotyczące połączeń elektrycznych: w odniesieniu do definicji okablowania patrz etykietę produktu.

Definicja znaku produktu:

Czarne: zasilanie V+

Czerwony: wyjście sygnału OUT (dwuprzewodowy system)

6. Rozbiórka, konserwacja, czyszczenie i naprawa

6.1 Rozmontowanie produktu

Przekaźnik jest stosowany w miejscach niebezpiecznych, takich jak toksyczne, szkodliwe, wysokie temperatury i wysokie ciśnienie.

▶ Proszę przestrzegać odpowiednich instrukcji obsługi.

▶ Należy nosić niezbędne środki ochronne.

Przesycznik ciśnienia musi zostać przycisnięty i wyłączony, odłączyć połączenie elektryczne i usunąć go za pomocą klucza.

6.2 Utrzymanie

Nadajnik nie wymaga konserwacji podczas normalnego użytkowania i jest konserwowany wyłącznie przez producenta.

W przypadku stosowania nadajników przeciwwybuchowych nieprawidłowa obsługa spowoduje niepowodzenie działania przeciwwybuchowego.

▶ Nie wolno stosować wyrobów, które są bezpieczne od wybuchu, w celu zastąpienia komponentów lub konstrukcji układu, aby uniknąć wpływu na wytrzymałość wyrobu.

6.3 Czyszczenie

Wykorzystanie niewłaściwego środka czyszczącego uszkodzi etykietę produktu

▶ Nie używaj podrażniających środków czyszczących.

▶ Nie używaj szkodliwych lub ostrych naczyń.

▶ Nie używaj ścierających szmat ani gąbek.

Przed czyszczeniem należy przycisnąć i wyłączyć nadajnik ciśnienia.Wytrzyj powierzchnię nadajnika miękką wilgotną szmatą.

6.4 Naprawa

Pozostałe nośniki mogą powodować obrażenia ciała, uszkodzenia mienia i środowiska

Pozostałe media na rozmontowanym nadajniku ciśnienia mogą powodować szkodę dla personelu, środowiska i sprzętu.

▶ Z substancjami niebezpiecznymi, w tym z danymi dotyczącymi bezpieczeństwa materiału.

Przy przewozie nadajnika ciśnienia należy zwrócić uwagę na następujące punkty:

Wszystkie dostarczone przyrządy nie mogą zawierać substancji niebezpiecznych (takich jak kwasy, alkalie, roztwory itp.) i muszą być czyszczone przed zwrotem.należy użyć oryginalnego opakowania lub odpowiedniego opakowania transportowego.

6.5 Usuwanie

Niewłaściwe obsługiwanie produktu może powodować szkodę dla środowiska.

Należy usunąć elementy nadajnika i materiały opakowaniowe w sposób zgodny ze środowiskiem i zgodnie z krajowymi przepisami dotyczącymi usuwania odpadów.

7. Wady

W przypadku jakichkolwiek usterek w nadajniku należy najpierw sprawdzić, czy nadajnik jest prawidłowo zainstalowany od połączenia ciśnieniowego i połączenia elektrycznego.

Powszechne błędy i rozwiązania są następujące:
