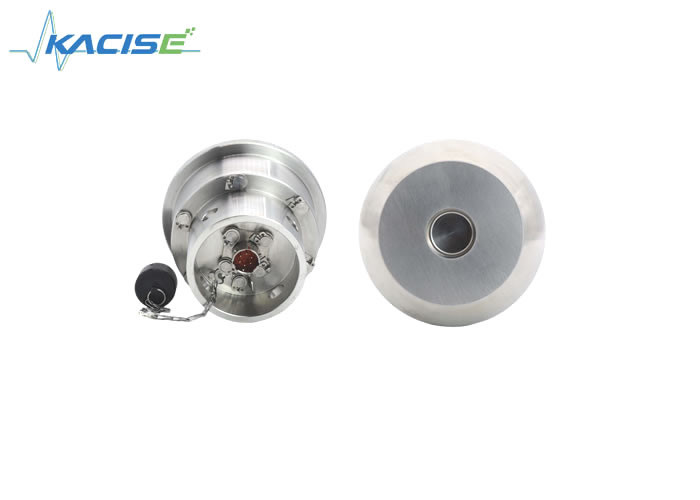

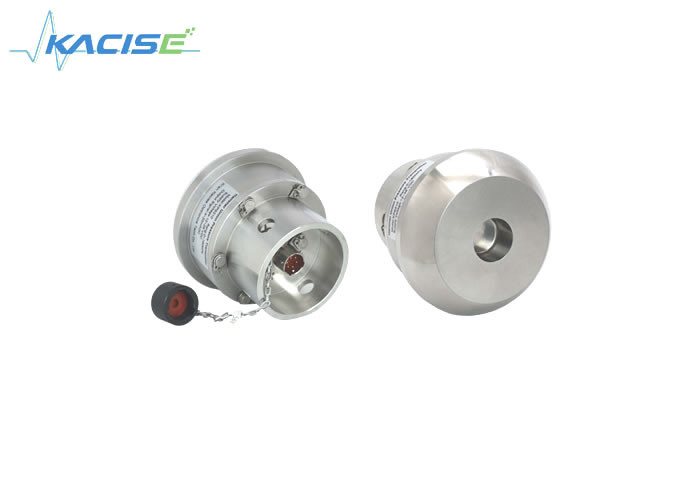

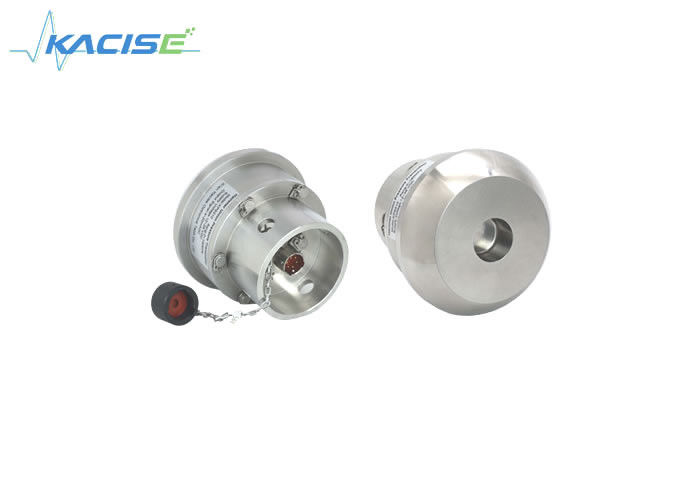

Przekaźnik ciśnienia ze stali nierdzewnej 17-4PH z ochroną obudowy IP65 i zakresem pomiaru 160 MPa do kontroli przemysłowej

Przetwornik wysokiego ciśnienia tensometrycznego KPS210 to nowy produkt, który integruje zaawansowaną technologię zagraniczną i krajową technologię produkcji czujników. Jest to kolejna krystalizacja wprowadzenia i trawienia przez naszą firmę technologii produktów zagranicznych. W czujniku zastosowano importowany, precyzyjny tensometr o dużej rezystancji i unikalną technologię membranową. Jego zakres pomiarowy może osiągnąć 160Mpa i charakteryzuje się wysoką reakcją, wysoką precyzją, mocną konstrukcją, odpornością na korozję, odpornością na wibracje, wysoką wydajnością i wysokimi kosztami.

Produkt jest szeroko stosowany w sprzęcie wiertniczym w przemyśle naftowym, szczególnie do pomiaru wysokiego ciśnienia importowanych pojazdów do szczelinowania i cementowania. Jest to preferowany nadajnik zastępujący produkty importowane.

Ten typ przeciwwybuchowy spełnia wymagania norm GB3836.1-2010 i GB3836.4-2010 i uzyskał certyfikat przeciwwybuchowy. Znak przeciwwybuchowości to Ex ib IIB T6 Gb.

Produkt przeciwwybuchowy nadaje się do zastosowań, w których mogą pojawić się gazy wybuchowe. Odpowiednie obszary przeciwwybuchowe to Strefa 1 i Strefa 2, a typowym reprezentatywnym gazem jest propan.

Sprawdź, czy przyrząd nie uległ uszkodzeniu w transporcie. Jeżeli widoczne są widoczne uszkodzenia, prosimy o kontakt.

Nie usuwać opakowania przed montażem.

Temperatura przechowywania: -40~+70°C

Wilgotność przechowywania: 45% ~ 75% wilgotności względnej (bez kondensacji)

Element wrażliwy na nacisk zastosowany w tym produkcie przenosi ciśnienie przez membranę czułą na nacisk. Każde dotknięcie spowoduje uszkodzenie nadajnika.

▶ Nie dotykaj w żaden sposób wnętrza interfejsu ciśnieniowego.

Sprawdź, czy nadajnik wygląda dobrze;

Powierzchnia uszczelniająca interfejsu ciśnieniowego przetwornika jest czysta i nieuszkodzona;

Rozważ przydatność mierzonego medium;

Temperatura otoczenia i temperatura medium muszą mieścić się w specyfikacjach technicznych produktu;

Jest wystarczająco dużo miejsca na bezpieczną instalację elektryczną.

Wtyczka pasująca do produktu jest wodoodporną wtyczką. Aby zapewnić poziom ochrony produktu, należy pamiętać o zablokowaniu złącza podczas podłączania elektrycznego.

Zasilanie: Szczegóły znajdują się na etykiecie produktu (zasilanie musi spełniać wymagania odpowiednich norm, a system zasilania powinien być niezawodny.) Przetwornik iskrobezpieczny w wykonaniu przeciwwybuchowym zasilany jest przez barierę ochronną.

Wymagania dotyczące połączenia elektrycznego: Wybierz kabel o średnicy odpowiadającej dławikowi kabla wtyczki, a dławik kablowy i wtyczka muszą być nienaruszone.

Wymagania dotyczące połączenia elektrycznego: Patrz etykieta produktu, aby zapoznać się z definicją okablowania

Definicja pinów produktu:

A (czerwony): zasilanie V﹢

B (czarny): wyjście sygnału OUT (układ dwuprzewodowy)

C: pusty

D: pusty

E (żółty): reset + (kalibracja)

F (biały): reset - (kalibracja)

Jeżeli iskrobezpieczne przetworniki w wykonaniu przeciwwybuchowym stosowane są do połączeń elektrycznych w środowiskach gazów wybuchowych, należy je połączyć z barierami ochronnymi, tworząc iskrobezpieczny system w wykonaniu przeciwwybuchowym. Bariera zabezpieczająca i zasilacz umieszczone są w strefie bezpiecznej, a przetwornik iskrobezpieczny w strefie niebezpiecznej. Należy zwrócić uwagę na bezpieczne uziemienie.

Jeżeli iskrobezpieczne przetworniki w wykonaniu przeciwwybuchowym stosowane są do połączeń elektrycznych w środowiskach gazów wybuchowych, należy je połączyć z barierami ochronnymi, tworząc iskrobezpieczny system w wykonaniu przeciwwybuchowym. Bariery ochronne i zasilacze należy umieścić w strefie bezpiecznej, a przetworniki iskrobezpieczne w strefie niebezpiecznej. Należy zwrócić uwagę na bezpieczne uziemienie.

Dwuprzewodowy iskrobezpieczny układ wyjściowy 4~20mADC przedstawiono w następujący sposób:

Maksymalna dopuszczalna pojemność rozproszona Cc=Co-Ci, maksymalna dopuszczalna indukcyjność rozproszona Lc=Lo-Li kabla łączącego system pomiędzy przetwornikiem a barierą ochronną.

Maksymalna dopuszczalna pojemność rozproszona Cc=Co-Ci,

Maksymalna dopuszczalna indukcyjność rozproszona Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

Bariera ochronna może być dowolnie wybrana przez użytkownika, o ile parametry spełniają powyższe wymagania i posiadają atest przeciwwybuchowy. Montaż i użytkowanie barierki ochronnej należy przeprowadzić zgodnie z instrukcją obsługi barierki ochronnej.

Nasz produkt z precyzyjnym czujnikiem ciśnienia jest objęty kompleksowym wsparciem technicznym i usługami, które zapewniają najlepsze doświadczenia z naszym produktem. Nasze usługi wsparcia obejmują wskazówki dotyczące instalacji, pomoc w razie problemów i porady dotyczące konserwacji produktu. Naszym celem jest zapewnienie maksymalnego wykorzystania naszego produktu z precyzyjnym czujnikiem ciśnienia i osiągnięcie pożądanych wyników.

Opakowanie produktu:

• 1 Precyzyjny czujnik ciśnienia
• Instrukcja obsługi
• Ochronna wyściółka z pianki

Wysyłka:

• Wysyłka standardową przesyłką lądową
• Przewidywany czas dostawy: 5-7 dni roboczych
• Informacje o śledzeniu zostaną przesłane e-mailem
