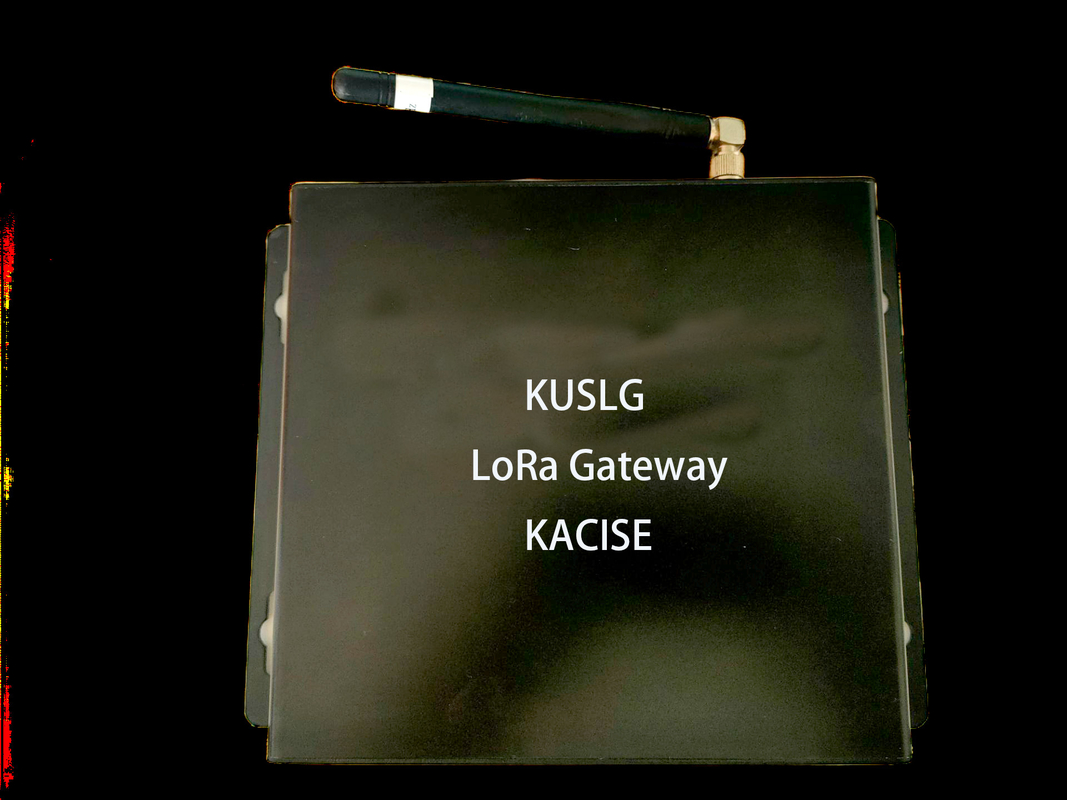

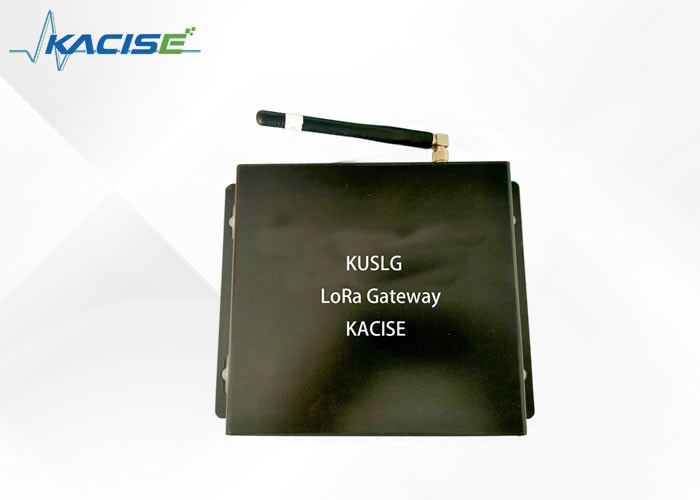

Brama LoRa

1.Wstęp

LoRa to bezprzewodowa technologia komunikacji rozproszonej, a LoRaWAN to protokół komunikacyjny bazujący na LoRa.

Jak pokazano na powyższym rysunku, LoRaWAN definiuje węzeł, bramę i serwer, czyli łącznie 3 jednostki, które jednocześnie określają interfejs komunikacyjny między jednostkami. Aby zapewnić „połączenie” produktów globalnych producentów, ujawniono protokół LoRaWAN (obecnie najnowsza wersja to V1.0.2) i pasma częstotliwości różnych krajów (regionów).

Protokół LoRaWAN stał się jednym ze standardów branżowych Internetu Rzeczy dzięki swojemu „standardowi, otwartości, darmowym i bezpiecznym” i uważa się, że odniesie równie duży sukces jak protokół IP 30 lat temu.

2.Funkcja

• Obsługa parametrów sieciowych znacznie poprawia łatwość użytkowania i stabilność.
• Wielokanałowy: oparty na układzie SX1302, 8 kanałów, do 10 000 węzłów LoRa.
• Duży zasięg: Otwarte środowisko może obejmować obszar o promieniu 5 km.
• Adaptacyjny: obsługa ADR, wyższa stawka, niższe zużycie energii, łatwa rozbudowa.
• Zgodność: Pełna kompatybilność z LoRaWAN, „współpraca” ze sprzętem różnych producentów.
• Wysoka jakość: platforma ARM klasy przemysłowej, wydajna i stabilna, oparta na systemie Linux, dojrzała i łatwa w użyciu.

3.Dane techniczne

4. Zasilanie i instalacja

Jak pokazano na poniższym rysunku, należy użyć „Zasilacza 12 V” (akcesorium bramki) do zasilania „Bramy” i połączyć się z Internetem/Intranetem za pośrednictwem „Routera”.

5.Wymiary

6.Częstotliwość i tempo

6.1 Odległość czułości na szybkość

Jak pokazano w poniższej tabeli, stacja bazowa obsługuje 6 szybkości komunikacji. Im wyższa szybkość, tym mniejszy efektywny zasięg komunikacji, a im niższa szybkość, tym większy efektywny zasięg komunikacji.

Aby uprościć użytkowanie, szybkość komunikacji jest dynamicznie ustawiana przez serwer, a jej zasady są następujące: węzeł blisko stacji bazowej i sygnał jest dobry, przyjmowana jest wysoka szybkość, a węzeł daleko od stacji bazowej i sygnał jest słaby, stosowana jest niska szybkość. Nazywa się to ADR (Adaptive Data

(Oceń) technologię.

6.2 Wskaźniki sygnału LoRa

Wartość natężenia pola RSSI: normalna wartość -120 ~ -10 dBm, poniżej -125 dBm wskaźnik utraty pakietów będzie wyższy.

SNR: Wartość graniczna -20 dB.

6.3 Częstotliwość komunikacji

7 Komunikuj się z węzłami

Ogólnie rzecz biorąc, stacja bazowa i węzeł komunikują się dobrze. Jeśli komunikacja się nie powiedzie, rozwiąż problem w następującej kolejności:

8. Definicja interfejsu

Stacja bazowa ściśle spełnia standard LoRaWAN GSID (Gateway to Server Interface Definition).

Mówiąc ogólnie, o ile ustawione są następujące 3 parametry, baza

Stacja może być podłączona do "dowolnego" serwera LoRaWAN.

1) server_address (Wyjaśnienie: adres domeny serwera, np.

router.cn.thethings.network)

2) serv_port_up (Wyjaśnienie: Port UDP przesłany na serwer przez bazę danych)

stacja, domyślnie 1700)

3) serv_port_down (Wyjaśnienie: Serwer przechodzi do portu UDP

stacja bazowa, domyślnie 1700)

Stos protokołów GSID LoRaWAN pokazano na poniższym rysunku

9. Typowe problemy i rozwiązania

P: Dlaczego współczynnik utraty pakietów pomiędzy stacjami bazowymi i węzłami jest wysoki?

A: Proszę sprawdzić czy antena jest prawidłowo zainstalowana i dopasowana.

Stacja bazowa <--> czy środowisko sieciowe Internet/intranet

serwer działa płynnie.

Czy środowisko odbioru jest trudne, takie jak: przeszkody są bardzo

gęste i występują tam silne źródła zakłóceń.

Czy węzeł ma włączoną funkcję ADR w celu redukcji zakłóceń międzykanałowych.

P: Na co powinienem zwrócić uwagę podczas testu zbliżeniowego?

A: Stacje bazowe i węzły powinny być oddalone od siebie o co najmniej 10 metrów.

możliwy.

Stacja bazowa wewnętrzna Zainstaluj antenę „z włókna szklanego” <--> węzeł, aby usunąć

antena

Stacja bazowa wewnętrzna Zainstaluj antenę „klejową” <--> węzeł, aby zainstalować antenę „klejową”

antena "stick"

P: Jakość komunikacji 4G jest słaba, a współczynnik utraty pakietów jest wysoki.

A: Proszę sprawdzić czy antena 4G jest prawidłowo zainstalowana i dopasowana.

Sprawdź jakość lokalnego sygnału 4G.

10. Parametry konfiguracji

Krok 1: Przygotuj środowisko sieciowe

Domyślna wartość stacji bazowej to 192.168.1.99. Ustaw adres komputera na 192.168.1.100 i połącz stację bazową z komputerem bezpośrednio za pomocą kabla sieciowego.

Jeżeli chcesz, aby stacja bazowa była bezpośrednio podłączona do serwera LoRaWAN w sieci LAN, możesz ustawić statyczny adres IP stacji bazowej. Pamiętaj jednak, aby zapisać adres IP (jak pokazano na rysunku powyżej: 172.16.0.123), w przeciwnym razie komputer nie będzie mógł połączyć się ze stacją bazową!

Zasada: Komputer z parametrami konfiguracji musi znajdować się w tym samym segmencie sieci co stacja bazowa (na przykład 192.168.0.x lub 172.16.0.x).

Krok 2: Zaloguj się do stacji bazowej za pomocą przeglądarki

Wprowadź adres IP stacji bazowej, nazwę użytkownika = guest, hasło = rimelink i kliknij „Zaloguj”.

Krok 3: Skonfiguruj parametry

Ustawienia pomocy technicznej: adres serwera i port, częstotliwość, moc, adres IP. Kliknij „OK”, a zmiany zaczną obowiązywać natychmiast!.

11.Przeglądaj dzienniki

Diagnoza 1: Czy węzeł raportuje dane

Pakiety RF odebrane przez koncentrator:131<-- Otrzymano 131 pakietów LoRa

Diagnoza 2: Czy serwer odpowiada na pakiet uzgadniania bramy

(Zapora włączona)

PULL_DATA wysłano:5(100,00%(potwierdzono) <-- Stacja bazowa i

serwer ma normalnie 5 uścisków dłoni

Diagnoza 3: Czy serwer dostarcza dane węzła

Pakiety RF wysyłane do koncentratora:2(46 bajtów) <--Stacja bazowa nadaje

dwa pakiety LoRa łącza wstecznego
