Precyzja 4 ~ 20mA Wyjściowy miernik poziomu płynu z komunikacją HART i ochroną IP67

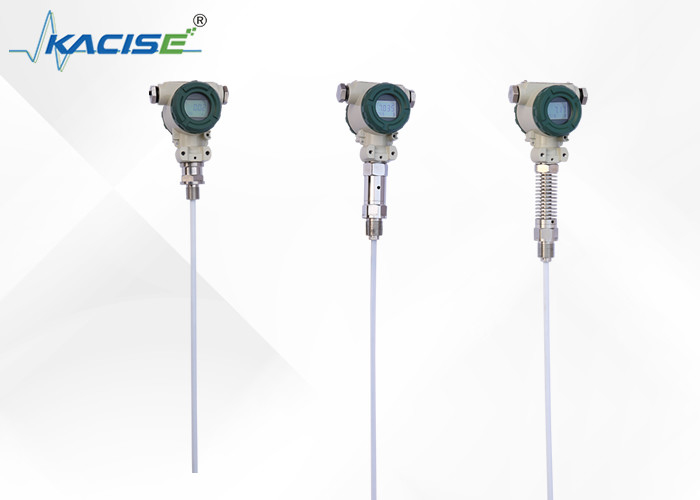

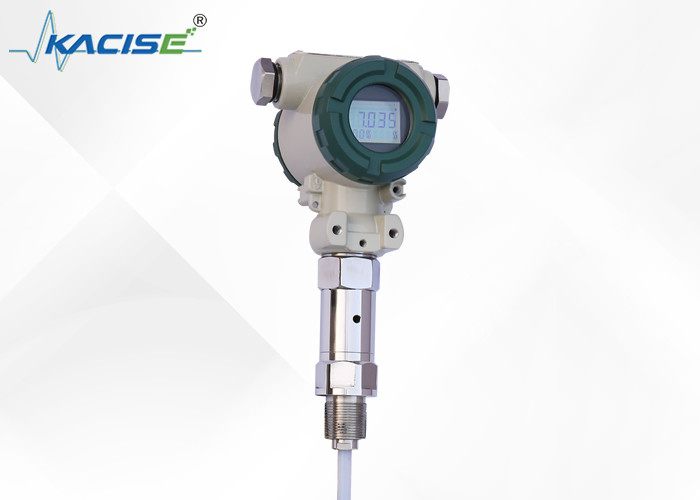

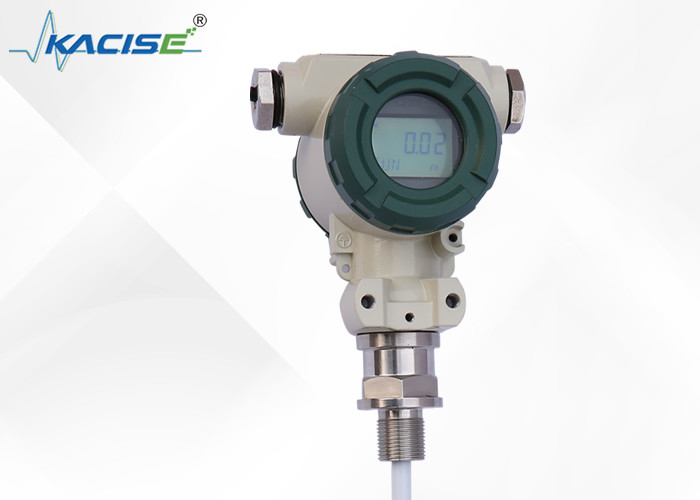

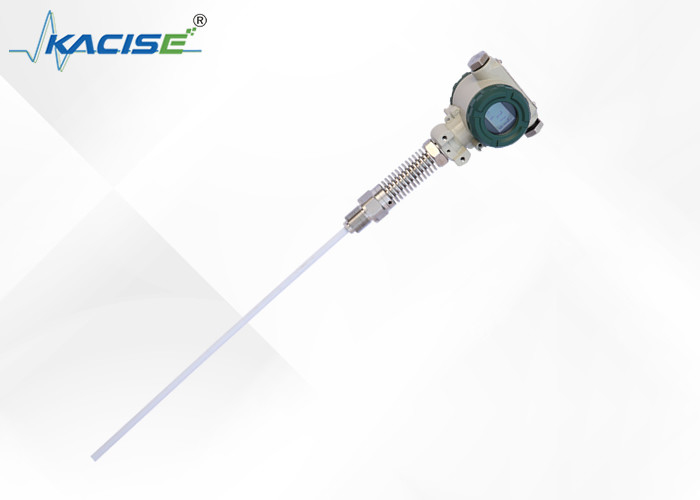

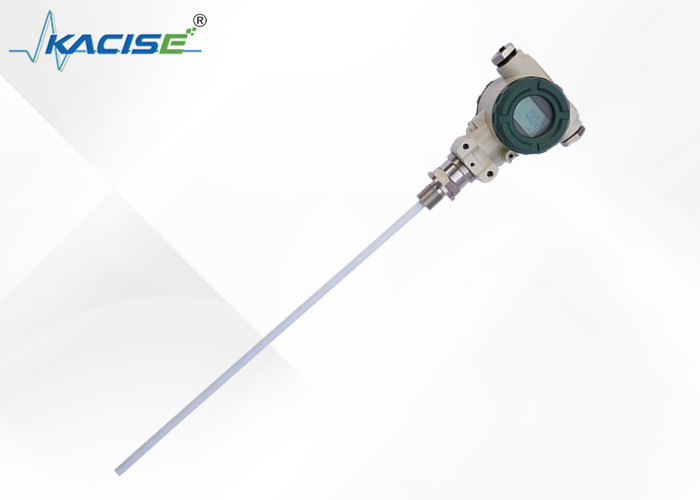

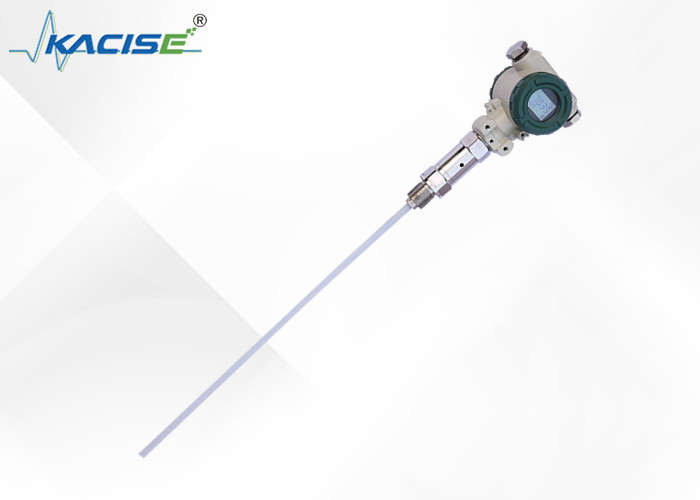

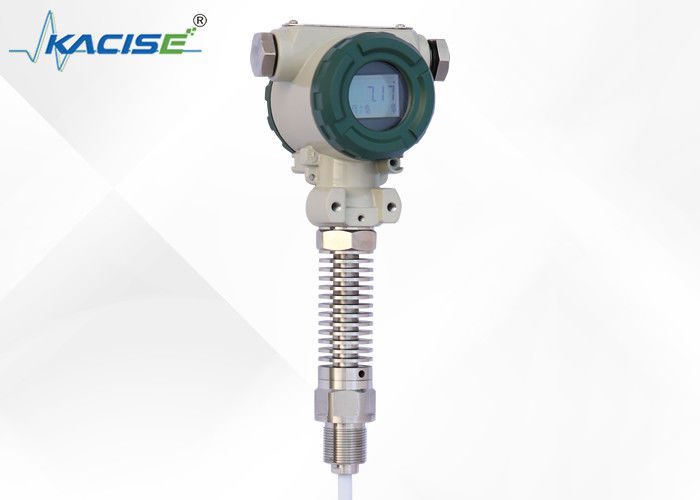

Pojemnikowy nadajnik poziomu serii KCF600 jest zaprojektowany do ciągłego wykrywania płynu w trudnych warunkach, takich jak wysoka temperatura i ciśnienie, wysoka korozja,i potencjalnego krystalizowania lub zablokowaniaJest idealny do pomiaru roztworów wody, kwasów i kwasów alkalicznych oraz monitorowania poziomu wody w kotłach.Maszyna nie ma ruchomych lub elastycznych części i posiada takie cechy, jak odporność na uderzenia, łatwa instalacja, wysoka niezawodność, wysoka precyzja i rozsądne koszty.

W wielu zastosowaniach nadajnik ten może zastąpić tradycyjne nadajniki typu pływającego, typu wejściowego i poziomu ciśnienia różniczkowego.Jest to możliwe dzięki zaawansowanym obwodom czuwania RFWynik jest następnie przekształcany w standardowy sygnał elektryczny zazwyczaj w zakresie od 4 do 20 mA.Nadajnik oferuje również opcje dla HART, CANBUS i 485 protokołów komunikacyjnych do konfiguracji systemu.

Seria KCF600 posiada również przydatną funkcję samokalibrowania dla łatwej konserwacji i dostosowania do różnych sytuacji.Użytkownicy mogą wykonywać automatyczne kalibracje "zero" i "range", aby zapewnić dokładne odczyty.

• Wyposażone w urządzenia do wykrywania płynu w warunkach trudnych
• Brak ruchomych lub elastycznych części
• Odporny na uderzenia i łatwy w montażu
• Wysoce wiarygodne i dokładne
• Konkurencyjne ceny
• Zaawansowane obwody czujników RF pojemnościowych
• Precyzyjnie skompensowane dla temperatury i liniowości
• Wyjście przekształcone w standardowy sygnał elektryczny (4-20mA)
• Wielokrotne opcje protokołu łączności (HART, CANBUS, 485)
• Funkcja samokalibrowania umożliwiająca łatwą konserwację i adaptację

Proste konstrukcje, wysoka niezawodność, minimalna konserwacja:

Urządzenie jest zaprojektowane z prostych struktur, bez ruchomych lub elastycznych elementów, co zapewnia wysoką niezawodność i minimalne wymagania konserwacyjne, nawet w normalnych sytuacjach.Regularne średnie i małe naprawy nie są konieczne, co czyni go wydajną i opłacalną inwestycją.

Wielokrotne opcje wyjścia sygnału:

Urządzenie jest wyposażone w różnorodne opcje wyjścia sygnału, co ułatwia łatwą integrację z różnymi konfiguracjami systemu.spełnienie wyjątkowych potrzeb każdego użytkownika.

Dokładne pomiary, niezależne od różnych czynników:

Urządzenie jest wygodne do stosowania w pojemnikach o wysokiej temperaturze i wysokim ciśnieniu.oraz kształt zbiornika lub wpływ ciśnieniaDane pomiarowe są dokładne i wiarygodne.

konstrukcja odporna na korozję:

Urządzenie jest szczególnie odpowiednie do pomiaru kwasu, alkali i innych żrących płynów. Jest zaprojektowane w celu odporności na korozję, zapewniając trwałość nawet w trudnych warunkach.

Ochrona przed prądem, nad napięciem i biegunowością mocy:

Urządzenie posiada doskonałą ochronę przed prądem, nad napięciem i biegunowością mocy, co zapewnia bezpieczeństwo i spokój dla użytkownika.

• Zakres wykrywania: 0,01 ~ 30 m
• Dokładność: poziom 0.2Poziom 0.5
• Zakres ciśnienia: -0,1MPa~32MPa
• Temperatura sondy: -50 ~ 250 °C
• Temperatura otoczenia: -20~60 °C
• Temperatura przechowywania: -55°C+125 °C
• Sygnał wyjściowy: 4×20mA,4 ~ 20mA z łącznością HART/485/CAN bus
• Napięcie zasilania: 12 ̊28VDC (powinno być zasilane przez barierę bezpieczeństwa)
• Przymocowanie: mocowanie śruby M20*1.5,M27*2,
• Wstawianie flensów DN25,DN40,DN50.Specjalne specyfikacje mogą być dostosowane
• Materiał zwilżony: 316 stali nierdzewnej,1Gr18Ni19Tior lub PTFE
• długoterminowa stabilność: ≤ 0,2% FS/rok,
• Zmiany temperatury: ≤ 0,02% FS/°C (zakres 0 ∼ 70°C)
• Poziom wybuchu: Bezpieczny ExiraIIC T6, płomienioodporny Ext II C T5
• Ochrona:IP67
• Parametry bezpieczeństwa wewnętrznego:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Przekaźnik poziomu kabli i pręta ma różne sposoby stałego dostosowania się do różnych warunków w miejscu pracy.5 żółtych nitek lub flansek, można wybrać trzy metody instalacji (mocowane na ścianie, poziome stoisko rur i pionowe stoisko rur, które ułatwią instalację na miejscu.(Z obrazami)

Przy pomiarze nośników o większej ruchliwości użytkownik może wybrać przymocowanie ciężaru w celu zapobiegania gwałtownemu osunięciu czujnika, co może odgrywać rolę stabilności czujnika.Ciężkie przedmioty muszą być umieszczone na dnie pojemnika podczas dodawania masy, aby nie złamać przewodu czujnika.

Jeżeli warunki w miejscu pomiaru są słabe, użytkownik powinien użyć osłony czujnika w celu ochrony czujnika, aby uniknąć uszkodzenia ciała obcego lub wpływania na dokładność pomiaru.

Jeśli pojemniki nie są metalowe, należy umieścić obudowę nadajnika z dostępem drutu na dnie pojemnika przy użyciu nadajnika poziomu pręta KCF600;w przeciwnym razie pomiar nie jest dokładny.

Produkt ten został skalibrowany w fabryce; konieczność regulacji pola może być zastosowana w następujących metodach:

Miejsce zerowe ---- Kiedy poziom płynu znajduje się w najniższym miejscu, przytrzymując klawisz "Z" i "S" przez 8 sekund po tym samym czasie uwolnienia, a następnie kliknij klawisz "Z",prąd wyjściowy jest automatycznie regulowany do 4mA.

Po wypełnieniu miejsca ------ Gdy poziom płynu jest na najwyższym miejscu, przytrzymaj klawisz "Z" i klawisz "S" przez 8 sekund po tym samym wypuszczeniu, a następnie kliknij klawisz "S",prąd wyjściowy jest automatycznie regulowany do 20mA.

Kiedy poziom płynu w następnym granicach, użyć śrubokrętu powoli obracający potencjometr "Z", obserwuj odczytów amperometru blisko 4mA

Kiedy poziom płynu w górnej granicy, użyć śrubokrętu powoli obracający potencjometr "S" i obserwować odczyty ammeter blisko 20mA

I uruchomić go przez 2-3 razy więcej, dopóki zero i przedział były dokładne 4mA i 20mA.

1. Produkty dostarczane z certyfikatem produktu i instrukcją obsługi, które mają numer produktu, parametry techniczne, schemat okablowania i datę produkcji, proszę sprawdzić, aby uniknąć błędu.
2. Instalacja powinna opierać się na typach połączenia produktu i nitki, sprawdź, czy interfejs witryny jest zgodny z interfejsem produktu czy nie.Uważaj na uszczelnienie., moment nie może być bezpośrednio dodany do obudowy nadajnika i może być dodany tylko do sześciostronnego interfejsu nadajnika.
3. Podłączenie powinno być ściśle zgodne z instrukcjami firmy.
4. Ten produkt jest precyzyjnym instrumentem konwersji energii, zakazuje rozbierania, kolizji, upadku i twardego odrzucenia.
5. Przekaźnik działa natychmiast po włączeniu zasilania, ale wyjście może być stabilne po rozgrzaniu przez 30 minut.
6. Nieprawidłowe użycie, wyłączenie zasilania, sprawdzenie lub bezpośredni kontakt z naszym działem technicznym.7Transport, przechowywanie powinny odtworzyć oryginalne opakowanie i przechowywać w chłodnym, suchym, wentylowanym magazynie.
7. W procesie montażu należy zachować ostrożność, aby uniknąć pęknięcia skóry drutu czujnika.
8. W przypadku instalacji drutu czujnika odległość od ściany basenu powinna wynosić co najmniej 10 cm, w przeciwnym razie pomiar nie byłby dokładny.
9. Linia uziemienia całej konstrukcji PTFE i poziom pręta muszą być przeprowadzane za pomocą medium pomiarowego; w przeciwnym razie pomiar nie byłby dokładny.
10. W miejscu instalacji należy zastosować skuteczne środki ochrony przed błyskawicami.
11. Obudowy wszystkich nadajników tej serii muszą być uziemione; rezystancja uziemienia powinna być mniejsza niż 4Ω.
12. Bariera bezpieczeństwa powinna być certyfikowana jako odporna na wybuchy; jej wymagania montażowe powinny być zgodne z wymaganiami instrukcji.
13. W przypadku gdy nadajnik jest używany w strefie "0", transformatory zasilanie barierowe muszą spełniać wymagania GB3836.4-2000 nr 8.1.

Kacise Fluid Level Meter jest uniwersalnym produktem, który może być stosowany w wielu różnych scenariuszach.Może być również stosowany w rozwiązaniach GPS do monitorowania poziomu paliwa w pojazdach floty, co może pomóc w poprawie efektywności paliwa i obniżeniu kosztów.

Kacise Fluid Level Meter może być stosowany jako pojemnościowy czujnik poziomu oleju do wykrywania poziomu oleju w zbiornikach.W ten sposób można zapobiec nadmiernemu lub niewystarczającemu napełnianiu zbiorników, co może prowadzić do kosztownych wycieków lub wyłączeń.

Ponadto produkt ten może być stosowany w systemach automatyki i sterowania przemysłowego.i mogą być stosowane w różnych gałęziach przemysłu, takich jak chemikalia, farmaceutyków, żywności i napojów.

Kacise Fluid Level Meter ma minimalną ilość zamówienia 2 i jest pakowany w kartony.Sygnał wyjściowy wynosi 4×20mA,4 ~ 20mA Z komunikacją HART/485/CAN Bus Communication.

Podsumowując, miernik poziomu płynów Kacise to wysokiej jakości produkt, który zapewnia dokładną i niezawodną pracę.Jego wszechstronność sprawia, że nadaje się do stosowania w wielu różnych gałęziach przemysłu i zastosowaniach, w tym czujnik poziomu paliwa pojemnościowego stosowany w rozwiązaniach GPS i jako czujnik poziomu oleju pojemnościowego.

Nasze urządzenia do pomiaru poziomu płynu są wyposażone w kompleksowe wsparcie techniczne i usługi zapewniające optymalną wydajność i zadowolenie klientów.Nasz zespół ekspertów jest zawsze gotowy do pomocy w instalacjiPonadto oferujemy szkolenia i dokumentację, aby pomóc użytkownikom w łatwym obsłudze produktu.świadczymy usługi naprawy i wymiany wadliwych lub uszkodzonych komponentówNaszym celem jest zapewnienie klientom niezawodnych i dokładnych rozwiązań pomiarowych poziomu płynu, które spełniają ich wyjątkowe potrzeby.

• Jeden miernik poziomu płynu
• Podręcznik
• Akumulatory AA (2)
• Osłona ochronna

• Statki w ciągu 24 godzin
• Bezpłatna dostawa
• Szacowany czas dostawy: 3-5 dni roboczych
