Precyzja 4 ~ 20mA Wyjściowy miernik poziomu płynu z komunikacją HART i ochroną IP67

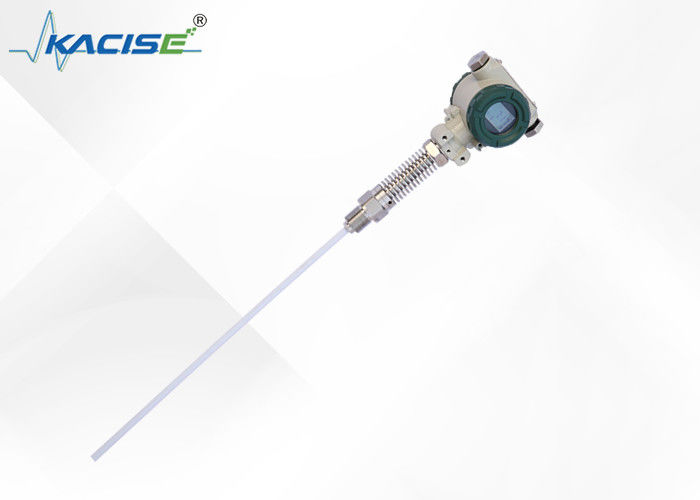

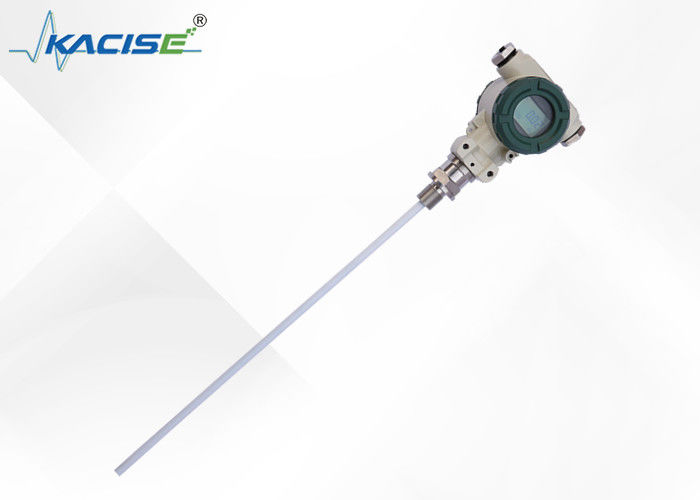

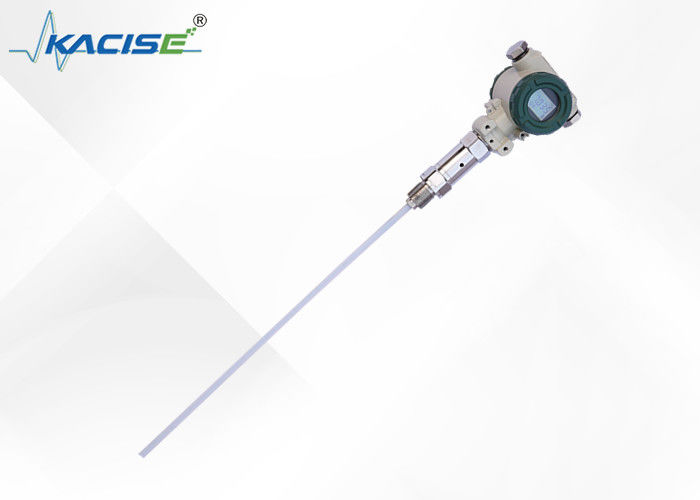

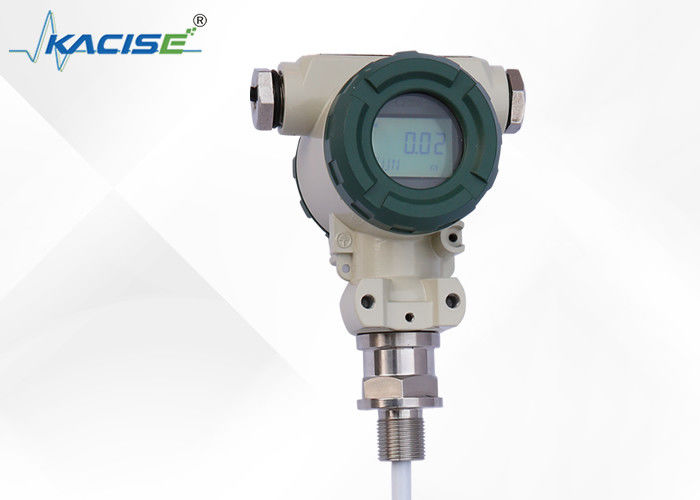

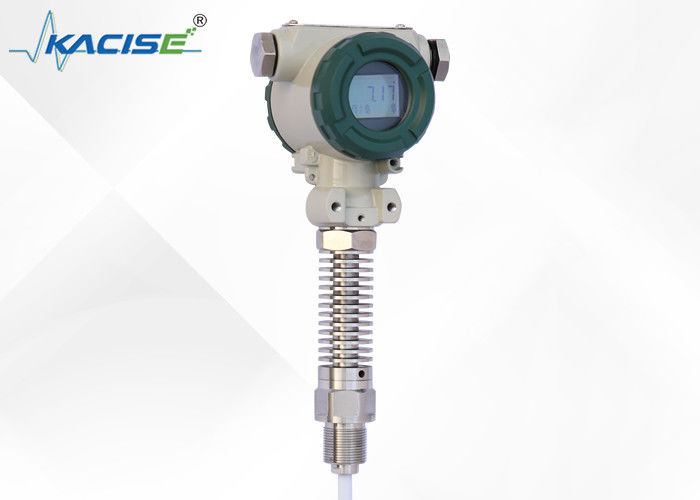

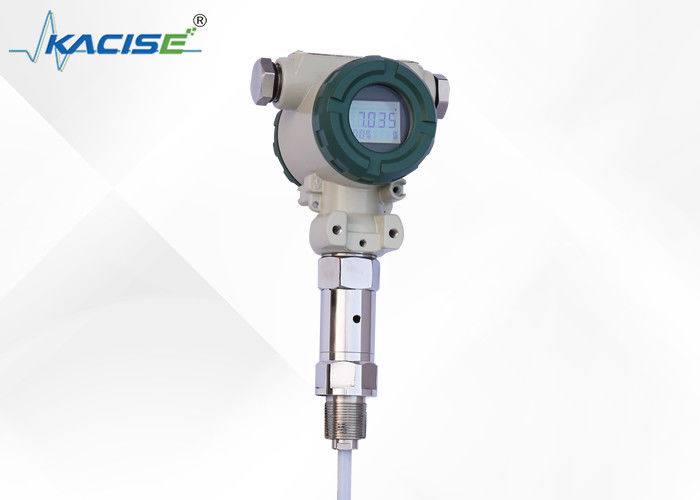

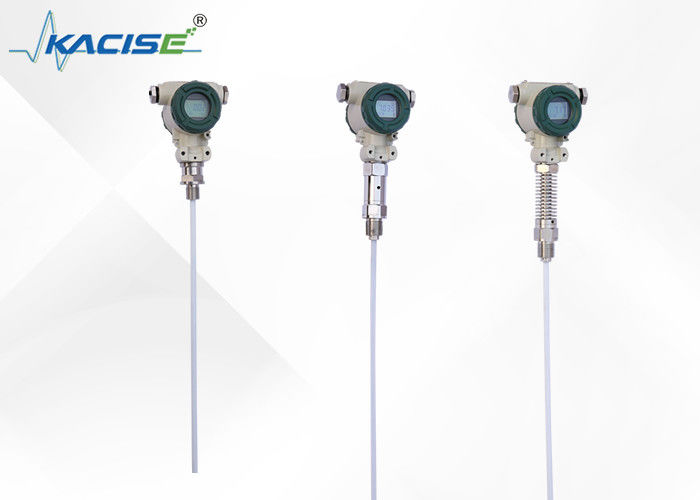

Pojemnościowy przetwornik poziomu serii KCF600 został zaprojektowany do ciągłego wykrywania cieczy w trudnych warunkach, takich jak wysoka temperatura i ciśnienie, wysoka korozja oraz potencjalna krystalizacja lub blokady. Idealnie nadaje się do pomiaru wody, roztworów kwasów i zasad, a także monitorowania poziomu wody w kotłach. Maszyna nie ma ruchomych ani elastycznych części i może pochwalić się takimi funkcjami, jak odporność na uderzenia, łatwa instalacja, wysoka niezawodność, wysoka precyzja i rozsądny koszt.

W wielu zastosowaniach przetwornik ten może zastąpić tradycyjne przetworniki poziomu typu pływakowego, typu wejściowego i typu różnicy ciśnień. Jest to możliwe dzięki zaawansowanemu obwodowi pojemnościowemu RF, który jest precyzyjnie kompensowany pod kątem temperatury i liniowości. Sygnał wyjściowy jest następnie przekształcany na standardowy sygnał elektryczny, zwykle w zakresie 4–20 mA. Przetwornik oferuje również opcje protokołów komunikacyjnych HART, CANBUS i 485 do konfiguracji systemu.

Seria KCF600 posiada również przydatną funkcję samokalibracji, ułatwiającą konserwację i dostosowanie do różnych sytuacji. Za pomocą dwóch klawiszy użytkownicy mogą wykonywać automatyczną kalibrację „zero” i „zakres” w celu zapewnienia dokładnych odczytów.

• Zaprojektowany do ciągłego wykrywania cieczy w trudnych warunkach
• Żadnych ruchomych i elastycznych części
• Odporny na uderzenia i łatwy w montażu
• Wysoka niezawodność i dokładność
• Konkurencyjne ceny
• Zaawansowany obwód wykrywania pojemnościowego RF
• Precyzyjnie kompensowana temperatura i liniowość
• Wyjście przetworzone na standardowy sygnał elektryczny (4-20mA)
• Wiele opcji protokołów komunikacyjnych (HART, CANBUS, 485)
• Funkcja samokalibracji ułatwiająca konserwację i adaptację

Proste konstrukcje, wysoka niezawodność, minimalna konserwacja:

Urządzenie ma prostą konstrukcję, nie zawiera żadnych ruchomych ani elastycznych elementów. Zapewnia to wysoką niezawodność i minimalne wymagania konserwacyjne, nawet w normalnych sytuacjach. Regularne średnie i małe naprawy nie są konieczne, dzięki czemu jest to wydajna i opłacalna inwestycja.

Wiele opcji wyjścia sygnału:

Urządzenie wyposażone jest w różnorodne opcje wyjścia sygnału, co pozwala na łatwą integrację z różnymi konfiguracjami systemów. Pozwala to na elastyczność i dostosowanie do indywidualnych potrzeb każdego użytkownika.

Dokładne pomiary, na które nie mają wpływu różne czynniki:

Urządzenie jest wygodne w użyciu w pojemnikach o wysokiej temperaturze i wysokim ciśnieniu. Nie ma na nią wpływu temperatura i ciężar właściwy mierzonej cieczy, a także kształt pojemnika czy wpływ ciśnienia. Zmierzone dane są dokładne i wiarygodne.

Konstrukcja odporna na korozję:

Urządzenie szczególnie nadaje się do pomiaru kwasów, zasad i innych cieczy żrących. Został zaprojektowany tak, aby był odporny na korozję, zapewniając trwałość nawet w trudnych warunkach.

Zabezpieczenie nadprądowe, przepięciowe i polaryzacji zasilania:

Urządzenie posiada doskonałą ochronę przed przetężeniem, przepięciem i polaryzacją zasilania. Zapewnia to bezpieczeństwo i spokój użytkownikowi.

• Zasięg wykrywania: 0,01 ~ 30 m
• Dokładność: poziom 0,2, poziom 0,5
• Zakres ciśnienia: -0,1 MPa ~ 32 MPa
• Temperatura sondy: -50 ~ 250 ℃
• Temperatura otoczenia: -20 ~ 60 ℃
• Temperatura przechowywania: -55 ℃ ~ +125 ℃
• Sygnał wyjściowy: 4 ~ 20 mA, 4 ~ 20 mA z komunikacją HART/485/BUS CAN
• Napięcie zasilania: 12～28VDC (powinno być zasilane przez barierę zabezpieczającą)
• Mocowanie: Montaż śrubowy M20×1,5,M27×2,
• Montaż kołnierzowy DN25, DN40, DN50. Specyfikacje specjalne można dostosować
• Materiał zwilżany: stal nierdzewna 316, 1Gr18Ni19Tior lub PTFE
• Stabilność długoterminowa: ≤0,2% FS/rok,
• Dryft temperaturowy: ≤0,02% FS/℃ (zakres 0 ~ 70 ℃)
• Poziomy wybuchowości: iskrobezpieczne ExiraⅡC T6, ognioszczelne Ext II C T5
• Ochrona: IP67
• Parametry iskrobezpieczne: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Przetwornik poziomu przewodowy i prętowy ma wiele stałych sposobów dostosowania się do różnych warunków w miejscu instalacji. Jeżeli w placówce nie ma możliwości zapewnienia urządzeń procesowych, takich jak gwint wewnętrzny M20 × 1,5 lub kołnierz, można wybrać trzy metody instalacji (montaż na ścianie, poziomy stojak na rury i pionowy stojak na rury, które ułatwiają instalację na miejscu. (Zdjęcia)

Podczas pomiaru mediów o większej ruchliwości użytkownik może wybrać mocowanie obciążnika, aby zapobiec gwałtownym wahaniom czujnika, które mogą odgrywać rolę stabilności czujnika. Podczas dodawania ciężaru ciężkie przedmioty należy włożyć na dno pojemnika, tak aby nie zerwać przewodu czujnika.

Gdy warunki w miejscu pomiaru są złe, użytkownik powinien zastosować osłonę czujnika w celu ochrony czujnika, aby uniknąć uszkodzenia ciała obcego lub wpływu na dokładność pomiaru.

Jeżeli pojemniki nie są metalowe, w przypadku korzystania z prętowego przetwornika poziomu KCF600 obudowę przetwornika z dostępem do przewodów należy umieścić na dnie pojemnika; w przeciwnym razie pomiar nie będzie dokładny.

Ten produkt został skalibrowany fabrycznie; potrzebuje dostosowania pola, może zastosować następujące metody:

Miejsce zero ----- Gdy poziom cieczy znajduje się w najniższym miejscu, przytrzymanie klawiszy "Z" i "S" przez 8 sekund po tym samym czasie zwolnienia, a następnie kliknięcie klawisza "Z", prąd wyjściowy jest automatycznie dostosowywany do 4mA.

Miejsce - napełnione ------ Gdy poziom cieczy osiągnie najwyższy poziom, przytrzymanie klawiszy "Z" i "S" przez 8 sekund po tym samym czasie zwolnienia, a następnie kliknięcie klawisza "S", prąd wyjściowy jest automatycznie dostosowywany do 20mA.

Gdy poziom cieczy osiągnie kolejną granicę, należy za pomocą śrubokręta powoli obracać potencjometr „Z”, obserwować wskazania amperomierza w okolicach 4mA

Gdy poziom cieczy osiągnie górną granicę należy za pomocą śrubokręta powoli obracać potencjometr „S” i obserwować wskazania amperomierza w okolicach 20mA

I używaj go 2-3 razy dłużej, aż zero i zakres będą dokładne 4 mA i 20 mA. Po dokonaniu regulacji należy dokręcić pokrywę nadajnika.

1. Produkty dostarczane są z certyfikatem produktu i instrukcją, która zawiera numer produktu, parametry techniczne, schemat połączeń i datę produkcji. Prosimy sprawdzić, aby uniknąć pomyłki.
2. Instalacja powinna opierać się na połączeniu produktu i typach gwintów, sprawdź, czy interfejs witryny jest zgodny z interfejsem produktu, czy nie. Powoli dokręcaj połączenie gwintowe, zwróć uwagę na uszczelnienie, moment obrotowy nie może być dodawany bezpośrednio do obudowy przetwornika i może być dodawany jedynie do interfejsu przetwornika sześciostronnego.
3. Okablowanie powinno być ściśle zgodne z instrukcjami firmy.
4. Ten produkt jest precyzyjnym instrumentem do konwersji energii, uniemożliwiającym demontaż, kolizję, upadek i twarde odrzucenie gry.
5. Nadajnik Działa natychmiast po włączeniu zasilania, ale sygnał wyjściowy może być stabilny po nagrzaniu przez 30 minut.
6. Nieprawidłowe użytkowanie, wyłącz zasilanie, sprawdź lub skontaktuj się bezpośrednio z naszym działem technicznym.7. Transport, przechowywanie należy przywrócić do oryginalnego opakowania i przechowywać w chłodnym, suchym i wentylowanym magazynie.
7. Podczas procesu instalacji należy zwrócić uwagę, aby uniknąć uszkodzenia powłoki przewodu czujnika.
8. Podczas instalowania przewodu czujnika odległość od ściany basenu powinna wynosić co najmniej 10 cm powyżej, w przeciwnym razie pomiar nie będzie dokładny.
9. Linię uziemiającą całej konstrukcji PTFE i poziom pręta należy przeprowadzić z mierzonymi mediami; w przeciwnym razie pomiar nie byłby dokładny.
10. W miejscu instalacji należy zastosować skuteczne środki ochrony odgromowej.
11. Obudowy każdego przetwornika tej serii muszą być uziemione; rezystancja uziemienia powinna być mniejsza niż 4 Ω.
12. Bariera bezpieczeństwa powinna posiadać certyfikat przeciwwybuchowy; wymagania instalacyjne powinny być zgodne z wymaganiami instrukcji.
13. W przypadku stosowania przetwornika w strefie „0” do transformatorów zasilanych z bariery muszą spełniać wymagania normy GB3836.4-2000 NO. 8.1.

Miernik poziomu płynu Kacise to wszechstronny produkt, który można wykorzystać w wielu różnych scenariuszach. Jest powszechnie stosowany w przemyśle motoryzacyjnym do pomiaru poziomu paliwa w pojazdach. Można go również stosować w rozwiązaniach śledzących GPS do monitorowania poziomu paliwa w pojazdach flotowych, co może pomóc w zmniejszeniu zużycia paliwa i obniżeniu kosztów.

Innym zastosowaniem tego produktu jest przemysł naftowy i gazowy. Miernik poziomu płynu Kacise może służyć jako pojemnościowy czujnik poziomu oleju do wykrywania poziomu oleju w zbiornikach magazynowych. Może to pomóc w zapobieganiu przepełnieniu lub niedopełnieniu zbiorników, co może prowadzić do kosztownych wycieków lub przestojów.

Ponadto produkt ten może być stosowany w automatyce przemysłowej i systemach sterowania. Idealnie nadaje się do monitorowania poziomu cieczy w zbiornikach lub pojemnikach i może być stosowany w różnych gałęziach przemysłu, takich jak chemiczny, farmaceutyczny oraz spożywczy i napojów.

Miernik poziomu płynu Kacise można zamówić w minimalnej ilości 2 sztuk i jest pakowany w kartony. Czas dostawy wynosi 5 dni roboczych, a warunki płatności wymagają 100% płatności z góry. Sygnał wyjściowy wynosi 4 ~ 20 mA, 4 ~ 20 mA z komunikacją HART/485/magistralą CAN.

Podsumowując, miernik poziomu płynu Kacise to produkt wysokiej jakości, który zapewnia dokładne i niezawodne działanie. Jego wszechstronność sprawia, że ​​nadaje się do stosowania w wielu różnych gałęziach przemysłu i zastosowaniach, w tym w pojemnościowym czujniku poziomu paliwa stosowanym w rozwiązaniach śledzących GPS oraz jako pojemnościowy czujnik poziomu oleju.

Nasz miernik poziomu płynu jest objęty kompleksowym wsparciem technicznym i usługami zapewniającymi optymalną wydajność i satysfakcję klienta. Nasz zespół ekspertów jest zawsze gotowy do pomocy przy instalacji, konfiguracji, kalibracji, rozwiązywaniu problemów i konserwacji produktu. Oferujemy również szkolenia i dokumentację, aby pomóc użytkownikom w łatwej obsłudze produktu. Dodatkowo świadczymy usługi naprawy i wymiany wszelkich wadliwych lub uszkodzonych podzespołów. Naszym celem jest dostarczanie klientom niezawodnych i dokładnych rozwiązań do pomiaru poziomu płynów, które spełniają ich unikalne potrzeby.
