Opis produktu:

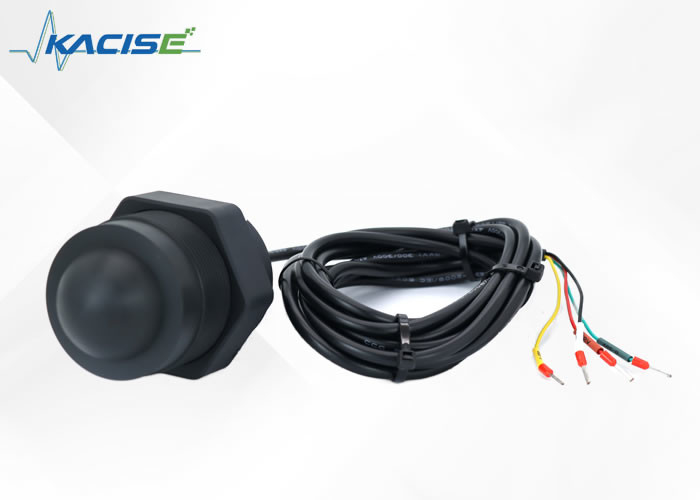

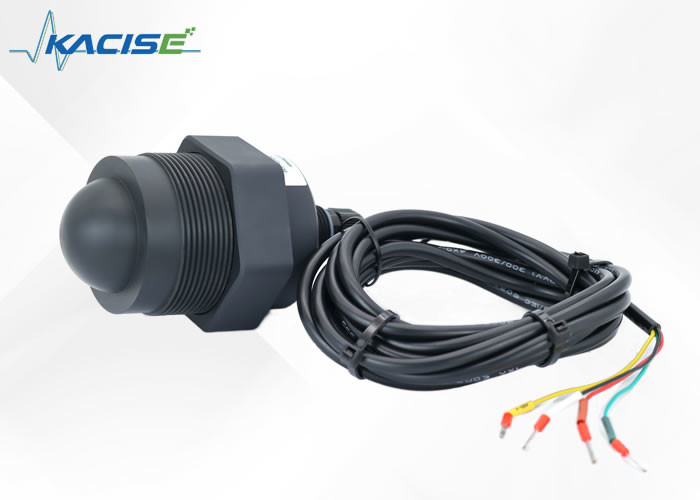

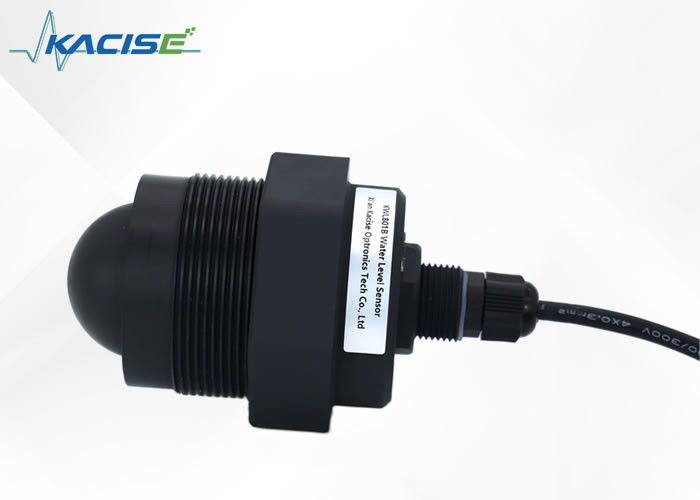

Czujnik poziomu radaru KWL801B-RS485 został specjalnie zaprojektowany w celu przestrzegania standardowych specyfikacji określonych w krajowej normie DB50/T 826-2017 dla mierników poziomu.Główny element czujnika jest zaprojektowany z w pełni uszczelnioną wodoodpornością IP68, co zapewnia, że jest odpowiedni do stosowania w różnych środowiskach i może wytrzymać obfite opady deszczu i inne trudne warunki środowiskowe.
Jedną z głównych zalet tego produktu są jego zdolności dalekiego zasięgu.która stanowi znaczącą zaletę dla pomiaru poziomów dużych zbiorników lub naczyńPonadto czujnik posiada minimalną martwą plamę mniejszą niż 6 cm, co umożliwia użytkownikom dokładne pomiar poziomu monitorowanego płynu lub materiału, nawet w ograniczonych przestrzeniach.
Inną kluczową cechą czujnika poziomu radaru KWL801B-RS485 jest jego wysoka dokładność.osiąga wyższą dokładność w porównaniu z innymi czujnikami na rynkuDzięki temu jest idealnym wyborem w branżach, w których precyzja i dokładność są kluczowe, takie jak produkcja lub przetwarzanie chemiczne.
Czujnik jest również niezwykle łatwy w montażu. Jest wyposażony w stały uchwyt, który umożliwia łatwą i bezpieczną instalację na zbiornikach lub statkach.Dzięki temu czujnik może być zainstalowany szybko i skutecznie, co może zaoszczędzić przedsiębiorstwom czas i pieniądze.
Specyfikacje techniczne:
| Model |
KWL801B-RS485 |
| Częstotliwość pomiarów |
80 GHz |
| Komunikacja |
RS485 |
| Częstotliwość nabywania |
≥ 200 ms/ konfigurowalne |
| Prąd pracy |
12V/14mA |
| Dokładność pomiaru odległości |
± 2 mm |
| Protokół komunikacji |
Modbus/protokół tekstowy |
| Szerokość wiązki anteny |
± 2,75° |
| Napięcie zasilania |
9 ~ 24 V |
| Zakres pomiaru |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Prąd impulsowy RF |
100 mA/20 ms |
| wilgotność robocza |
0~95% |
| Rodzaj nitki |
Węzeł G/ na zamówienie |
| Temperatura pracy |
-40~75°C |
| Stopień odporności na wodę |
IP68 |
| Waga netto |
00,6 kg |
Instrukcje dotyczące podłączenia
| Czerwona linia |
VCC (9~24V) |
| Czarna linia |
GND |
| Żółta linia |
485-A |
| Zielona linia |
485-B |
Wymiar:

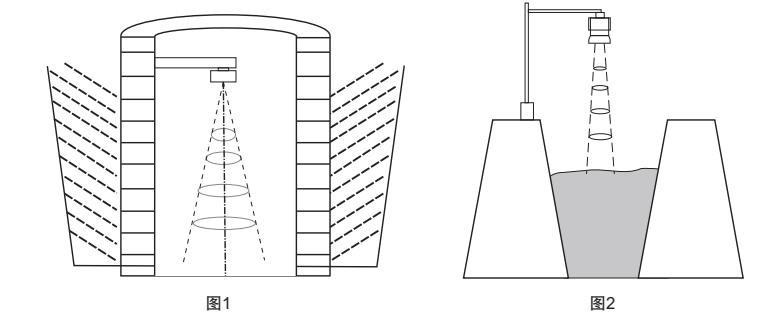

Instalacja:
(1) Upewnij się, że czujnik jest prostopadły do powierzchni środka.
(2) Unikaj, aby wiązka nadająca promieniowała obiektami zakłócającymi i generowała fałszywe echa.
W odniesieniu do typowych warunków pracy patrz:
Zastosowanie:
Zasada działania czujników poziomu radaru opiera się na koncepcji odbicia dziedziny czasu (TDR).te czujniki działają poprzez emitowanie impulsu elektromagnetycznego, który przemieszcza się wzdłuż kabla lub sondy, z prędkością światła.
W przypadku gdy impuls elektromagnetyczny znajduje się na powierzchni pomiarowego medium, które jest monitorowane, część impulsu odbija się z powrotem w kierunku nadajnika radarowego miernika poziomu,Wzdłuż tej samej ścieżki, którą podróżował.Czas potrzebny pulsowi do przemieszczania się w obu kierunkach jest następnie mierzony i wykorzystywany do obliczenia odległości między nadajnikiem a powierzchnią mierzonego medium.
W oparciu o czas lotu impulsu czujnik poziomu radaru może określić i obliczyć wysokość monitorowanego poziomu.Informacje te są następnie przesyłane do podłączonego systemu monitorowania lub kontroli w celu analizy i podejmowania decyzji na podstawie specyficznych wymagań aplikacji..
Wsparcie i usługi:
Produkt nadajnika poziomu radaru jest wyposażony w kompleksowy pakiet wsparcia technicznego i usług w celu zapewnienia optymalnej wydajności i niezawodności.Nasz zespół ekspertów jest do dyspozycji, aby udzielić pomocy z instalacjąPonadto oferujemy regularne usługi konserwacji, aby utrzymać najlepsze funkcjonowanie urządzeń.Zapewniamy możliwości szkoleniowe, aby pomóc ci jak najlepiej wykorzystać nadajnik radarowy.Skontaktuj się z nami, aby dowiedzieć się więcej o naszym wsparciu technicznym i usługach.
Opakowanie i wysyłka:
Opakowanie produktu:
- Przekaźnik poziomu radaru jest starannie owinięty w folio.
- Następnie umieszcza się je w solidnym kartonie.
- Pudełko jest uszczelnione trwałą taśmą opakowaniową, aby zapewnić bezpieczny dotarcie produktu.
Wysyłka:
- Produkt zostanie wysłany za pośrednictwem wiarygodnej usługi kurierskiej.
- Klienci otrzymają numer śledzący, aby monitorować postęp ich przesyłki.
- Czas wysyłki może się różnić w zależności od miejsca przeznaczenia, ale staramy się zapewnić szybką dostawę.
