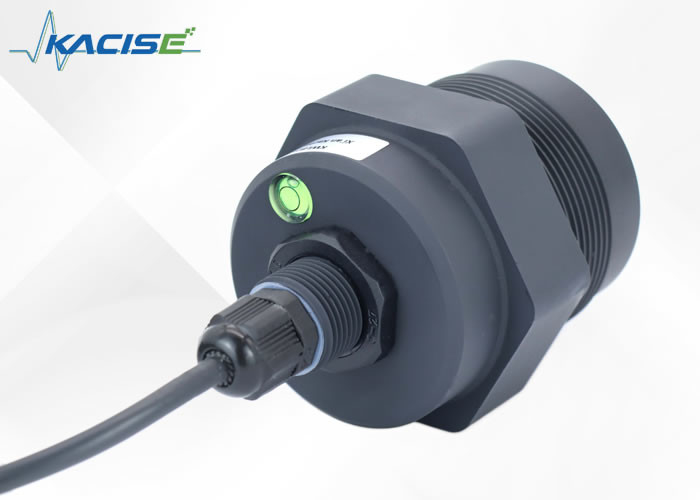

Opis produktu:
Czujnik poziomu radaru KWL801B-RS485 to miernik poziomu, który spełnia specyficzne standardy określone w krajowej normie DB50/T 826-2017.,co czyni go wodoodpornym z oceną IP68.
Dzięki maksymalnemu zakresowi pomiarów, który sięga 40 metrów, czujnik ten ma również minimalną martwą plamę mniejszą niż 6 cm.KWL801B-RS485 jest bardzo precyzyjny ze względu na wyższą częstotliwość i szerszą przepustowość.
Produkt ten zawiera również stały uchwyt do łatwej instalacji i konfiguracji.
KWL801B-RS485 Specyfikacje czujnika poziomu radaru:
- Zgodnie z normą krajową DB50/T 826-2017
- Całkowicie uszczelniony komponent rdzenia z wodoodpornością IP68
- Maksymalny zakres pomiarów 40 metrów
- Minimalne martwe plamy mniejsze niż 6 cm
- Wyższa częstotliwość i szersza przepustowość dla wyższej dokładności
- Zawiera stały uchwyt do łatwej instalacji
Charakterystyka:
- Na podstawie samodzielnie opracowanego układu CMOS z falami milimetrowymi
- Bardziej kompaktowa architektura RF
- Wyższy stosunek sygnału do hałasu
- Mniejsza martwa strefa
- szerokość pasma roboczego 5 GHz
- Wyższa rozdzielczość pomiaru i dokładność pomiaru
- Mniejszy wpływ zakłóceń na środowisko instalacyjne
- Praktyczna instalacja i
- Nowoczesny projekt zintegrowanej anteny płaskiej
Specyfikacje techniczne:
| Model |
KWL801B-RS485 |
| Częstotliwość pomiarów |
80 GHz |
| Komunikacja |
RS485 |
| Częstotliwość nabywania |
≥ 200 ms/ konfigurowalne |
| Prąd pracy |
12V/14mA |
| Dokładność pomiaru odległości |
± 2 mm |
| Protokół komunikacji |
Modbus/protokół tekstowy |
| Szerokość wiązki anteny |
± 2,75° |
| Napięcie zasilania |
9 ~ 24 V |
| Zakres pomiaru |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Prąd impulsowy RF |
100 mA/20 ms |
| wilgotność robocza |
0~95% |
| Rodzaj nitki |
Węzeł G/ na zamówienie |
| Temperatura pracy |
-40~75°C |
| Stopień odporności na wodę |
IP68 |
| Waga netto |
00,6 kg |

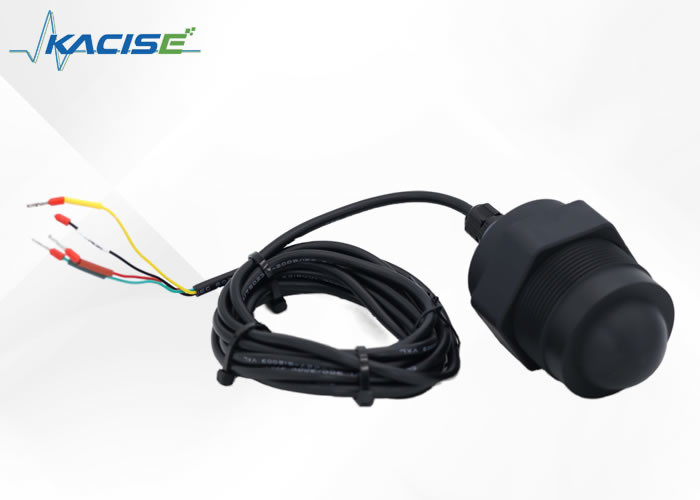

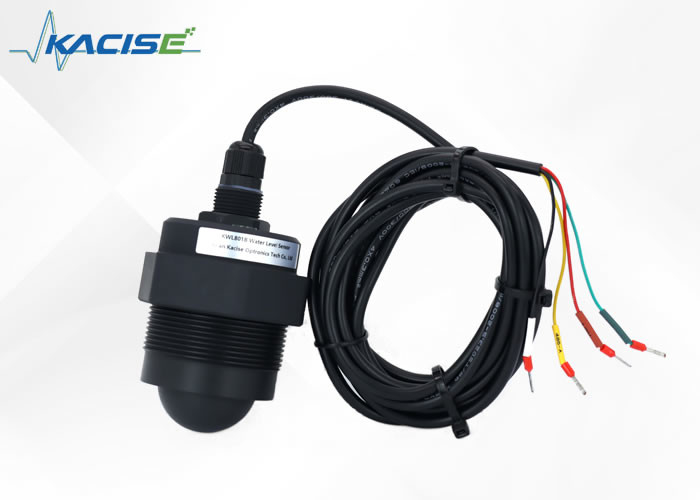

Instrukcje dotyczące podłączenia
| Czerwona linia |
VCC (9~24V) |
| Czarna linia |
GND |
| Żółta linia |
485-A |
| Zielona linia |
485-B |
Wymiar:
Instalacja:
(1) Upewnij się, że czujnik jest prostopadły do powierzchni środka.
(2) Unikaj, aby wiązka nadająca promieniowała obiektami zakłócającymi i generowała fałszywe echa.
W odniesieniu do typowych warunków pracy patrz:
Zastosowanie:
Zastosowanie:
Czujnik poziomu radaru
Czujnik poziomu radaru funkcjonuje przy użyciu zasady znanej jako odbicie dziedziny czasu (TDR). Czujnik emituje impuls elektromagnetyczny, który przemieszcza się przez kabel lub sondę z prędkością światła.Kiedy ten impuls osiągnie powierzchnię pomiarowego medium, część impulsu odbija się z powrotem na liczniku, tworząc echo, które podróżuje z powrotem do nadajnika impulsu przez tę samą ścieżkę.
Czas potrzebny pulsowi do przejścia pomiędzy nadajnikiem a powierzchnią pomiarowego medium jest bezpośrednio proporcjonalny do odległości między nimi.wysokość poziomu można dokładnie obliczyć.
Dokładność czujników poziomu radaru zależy przede wszystkim od jakości sygnału emitowanego przez nadajnik,a także niezawodność elementów elektronicznych wykorzystywanych do przetwarzania sygnału odblaskowego.
Wsparcie i usługi:
Produkt nadajnika poziomu radaru jest wyposażony w kompleksowe wsparcie techniczne i usługi w celu zapewnienia optymalnej wydajności i zadowolenia klientów.Nasz zespół doświadczonych techników i inżynierów jest dostępny, aby udzielić pomocy w instalacjiOferujemy szkolenia i wsparcie na miejscu, aby pomóc klientom uzyskać jak najwięcej z ich produktu.Zapewniamy okresowe aktualizacje oprogramowania i oprogramowania układowego w celu poprawy funkcjonalności i rozwiązania wszelkich problemów, które mogą wystąpićNasz zespół obsługi klienta jest dostępny, aby odpowiedzieć na wszelkie pytania lub obawy i zapewnić szybkie, skuteczne rozwiązania.
Opakowanie i wysyłka:
Opakowanie produktu:
- Przekaźnik poziomu radaru zostanie zapakowany w solidne pudełko kartonowe, aby zapewnić bezpieczny transport.
- Na pudełku umieszczono nazwę produktu i specyfikacje, aby łatwo go zidentyfikować.
- Produkt będzie chroniony foliową foliją i innymi materiałami amortyzującymi, aby zapobiec uszkodzeniu podczas transportu.
Wysyłka:
- Przekaźnik poziomu radaru zostanie wysłany za pośrednictwem wiarygodnej firmy kurierskiej.
- Koszty wysyłki będą obliczane na podstawie miejsca przeznaczenia i wagi paczki.
- Klient otrzyma numer śledzenia w celu monitorowania stanu dostawy paczki.
