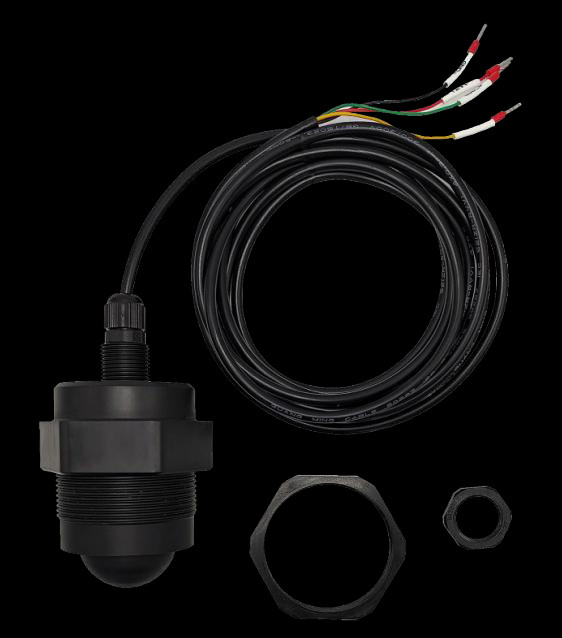

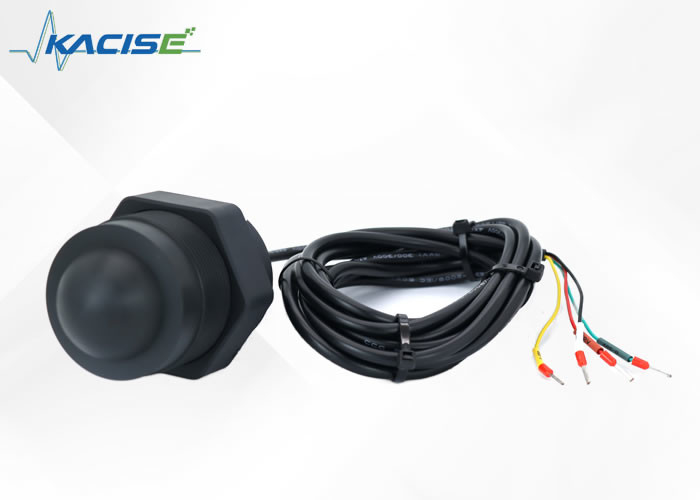

Przekaźnik poziomu radaru z komunikacją RS485 IP68 odporność na wodę dla zakresu pomiaru 0,1-15/20 m

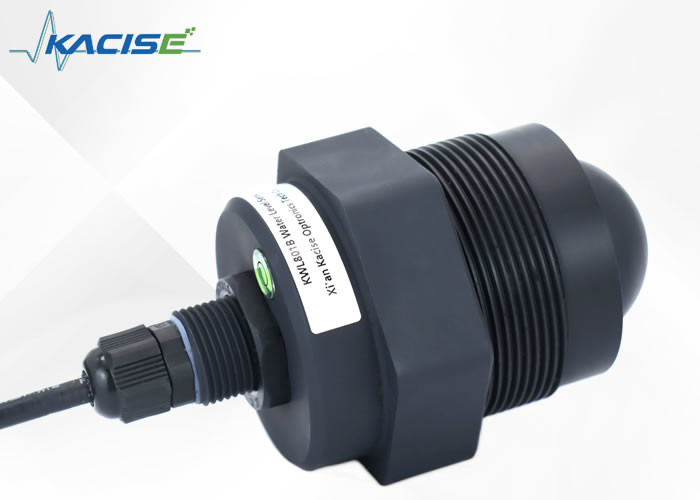

Czujnik poziomu radaru KWL801B-RS485 jest zgodny ze specyfikacjami standardowymi określonymi w krajowej normie DB50/T 826-2017 dla mierników poziomu.Jego główny element jest zaprojektowany z w pełni uszczelnioną wodoodpornością IP68.

Maksymalny zakres pomiaru produktu wynosi do 40 metrów, przy minimalnym martwym miejscu mniejszym niż 6 cm.

Dzięki wyższej częstotliwości i szerszej przepustowości osiąga on wyższą dokładność.

Czujnik poziomu radaru opiera się na zasadzie odbicia dziedziny czasu (TDR).Kiedy spotyka powierzchnię środka pomiarowego, część impulsu miernika poziomu radaru odbija się, tworząc odgłos zwrotny do nadajnika impulsu wzdłuż tej samej drogi,a odległość między nadajnikiem a powierzchnią pomiarowego medium jest wprost proporcjonalna do czasu rozprzestrzeniania się impulsu, stąd oblicza się wysokość poziomu.

• Na podstawie samodzielnie opracowanego układu CMOS z falami milimetrowymi
• Bardziej kompaktowa architektura RF
• Wyższy stosunek sygnału do hałasu
• Mniejsza martwa strefa
• szerokość pasma roboczego 5 GHz
• Wyższa rozdzielczość pomiaru i dokładność pomiaru
• Mniejszy wpływ zakłóceń na środowisko instalacyjne
• Praktyczna instalacja i
• Nowoczesny projekt zintegrowanej anteny płaskiej

1. Wyjąć czujnik z opakowania, dokładnie sprawdzić listę opakowań zgodnie z instrukcją obsługi i sprawdzić, czy wyposażenie jest kompletne.
2. Należy uważnie przeczytać instrukcję obsługi produktu oraz certyfikat produktu.
3. Sprawdź, czy nie ma uszkodzenia wyglądu przyrządu, zwłaszcza czy główna jednostka jest nienaruszona, i należy uważać na prawidłowe umieszczenie głównej jednostki, aby zapobiec jej przewróceniu.

Przed zainstalowaniem czujnika należy sprawdzić, czy:

1. Czy na miejscu instalacji znajdują się drzewa lub inne zanieczyszczenia nad medium.
2. Czy uchwyt montażowy jest zainstalowany poziomo.
3. Jeżeli uchwyt nie może być zainstalowany poziomo, należy go regulować zgodnie z nachyleniem na powierzchni czujnika, aby upewnić się, że czujnik znajduje się w pozycji poziomej.

1. Upewnij się, że czujnik jest prostopadły do powierzchni środka.
2. Należy unikać promieniowania promieniowania nadającego przez obiekty zakłócające i generujące fałszywe echa.

W odniesieniu do typowych warunków pracy patrz:

Upewnij się, że miernik poziomu radaru jest zainstalowany prostopadle do powierzchni średniej.

Pochylenie osłabi amplitudę sygnału i wpłynie na normalny zasięg.

Uwaga:

Spróbuj utrzymać czujnik ustawiony, aby uniknąć drgawek podczas instalacji, i utrzymać otoczenie tak otwarte, jak to możliwe.

1. Odległość między czujnikiem a powierzchnią medium jest większa niż 30 cm, aby zapewnić, że przednia powierzchnia czujnika (antena) jest prostopadła do medium pomiarowego.
2. Odległość między czujnikiem a krawędzią zbiornika, krawędzią basenu, krawędzią zapory rzeki i krawędzią basenu jest większa niż 0,5 m;
3. Wybierz położenie powierzchni wody o niewielkich wahaniach, aby zainstalować moduł (nie należy instalować w porcie wtrysku wody, wylotzie i innej powierzchni wody o dużych wahaniach,im większe wahania powierzchni wody,, tym gorsza dokładność pomiaru)
