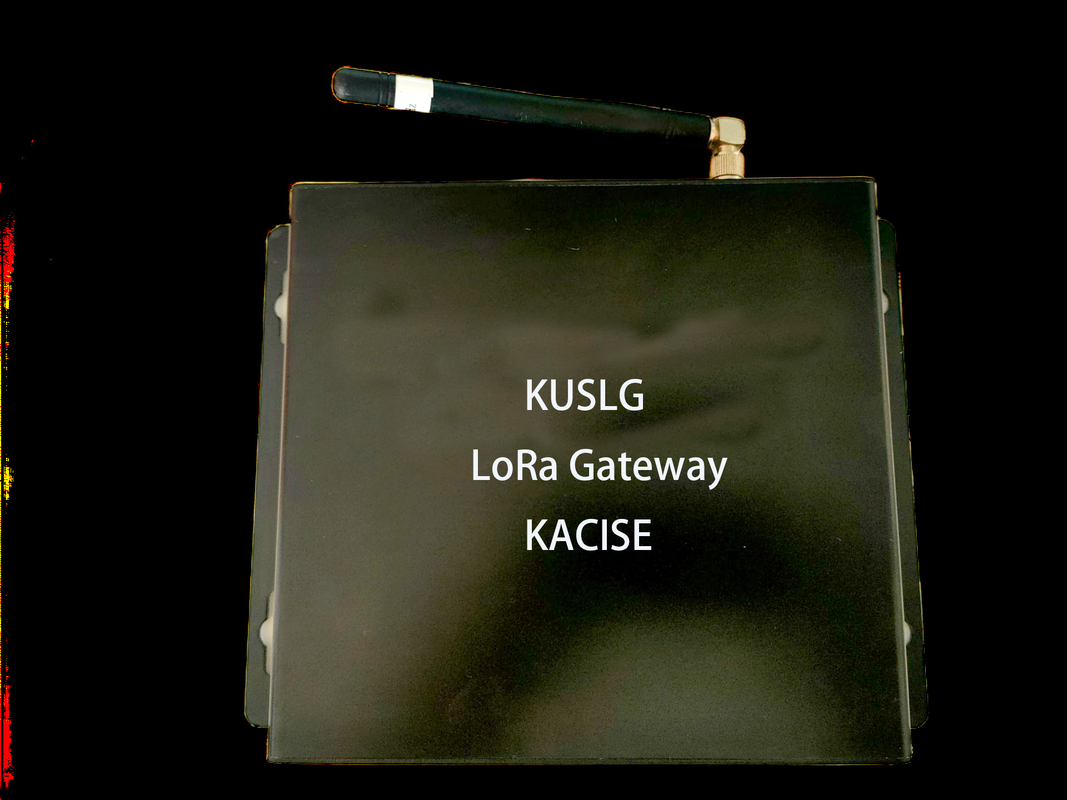

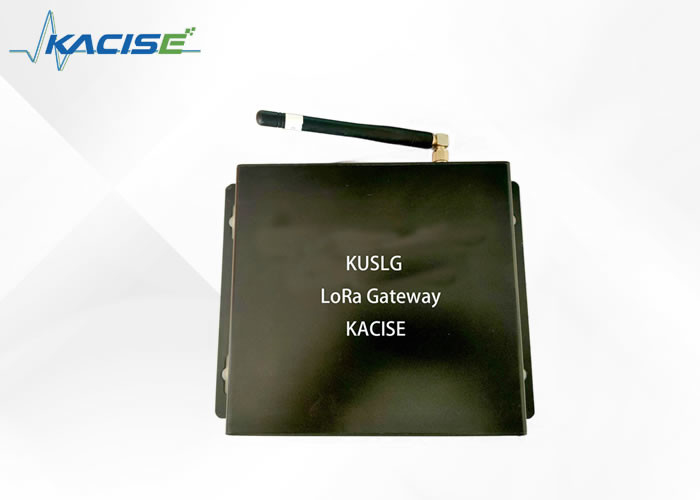

LoRa Gateway Supports ADR Higher Rate Lower Energy Consumption Supply Voltage 12V ESD 8000V

Bramka LoRa obsługuje wyższą stawkę ADR, niższe zużycie energii, napięcie zasilania 12 V ESD 8000 V

1.Wstęp

LoRa to bezprzewodowa technologia komunikacji w widmie rozproszonym, a LoRaWAN to protokół komunikacyjny oparty na LoRa.

Jak pokazano na powyższym rysunku, LoRaWAN definiuje węzeł, bramę i serwer, łącznie 3 podmioty, jednocześnie definiuje interfejs komunikacyjny pomiędzy podmiotami, a w celu zapewnienia „wzajemnego połączenia” produktów światowych producentów, LoRaWAN protokołu (obecnie najnowsza wersja to V1.0.2) i ujawnione są pasma częstotliwości różnych krajów (regionów).

LoRaWAN stał się jednym ze standardów branżowych Internetu rzeczy dzięki swojemu „standardowi, otwartemu, bezpłatnemu i bezpiecznemu” i uważa się, że odniesie taki sam sukces jak protokół IP 30 lat temu.

2.Funkcja

• Obsługuje parametry internetowe, co znacznie poprawia łatwość obsługi i stabilność.
• Wielokanałowy: oparty na chipie SX1302, 8 kanałów, do 10 000 węzłów LoRa.
• Duża odległość: Otwarte środowisko może obejmować obszar o promieniu 5 km.
• Adaptacyjny: obsługa ADR, wyższa stawka, mniejsze zużycie energii, łatwa rozbudowa.
• Kompatybilność: W pełni kompatybilny z LoRaWAN, „interoperacyjny” ze sprzętem różnych producentów.
• Wysoka jakość: platforma ARM klasy przemysłowej, wydajna i stabilna, oparta na systemie Linux, dojrzała i łatwa w użyciu.

3.Specyfikacje techniczne

4.Zasilanie i instalacja

Jak pokazano na poniższym rysunku, użyj „zasilacza 12 V” (akcesorium bramy) do zasilania „bramki” i połączenia z Internetem/Intranetem za pośrednictwem „Routera”.

5.Wymiary

6.Szybkość i częstotliwość

6.1 Odległość czułości szybkości

Jak pokazano w poniższej tabeli, stacja bazowa obsługuje 6 szybkości komunikacji. Im wyższa szybkość, tym mniejsza efektywna odległość komunikacyjna, a im niższa szybkość, tym dłuższa efektywna odległość komunikacyjna.

Aby ułatwić obsługę, szybkość komunikacji jest ustalana dynamicznie przez serwer, a jej zasady są następujące: węzeł blisko stacji bazowej i sygnał jest dobry, przyjęta jest wysoka prędkość transmisji, a węzeł daleko od stacji bazowej a sygnał jest słaby, używana jest niska szybkość. Nazywa się to ADR (dane adaptacyjne

Szybkość) technologia.

6.2 Wskaźniki sygnału LoRa

Wartość natężenia pola RSSI: wartość normalna -120 ~ -10 dBm, poniżej -125 dBm wskaźnik utraty pakietów będzie wyższy.

SNR: Wartość graniczna -20 dB.

6.3 Częstotliwość komunikacji

7 Komunikuj się z węzłami

Ogólnie rzecz biorąc, stacja bazowa i węzeł komunikują się dobrze. Jeśli komunikacja nie powiedzie się, usuń przyczynę w następującej kolejności:

8.Definicja interfejsu

Stacja bazowa ściśle przestrzega standardu LoRaWAN GSID (Gateway to Server Interface Definition).

Ogólnie rzecz biorąc, jeśli ustawione są następujące 3 parametry, podstawa

stację można podłączyć do „dowolnego” serwera LoRaWAN.

1) adres_serwera (Wyjaśnienie: nazwa domeny adresu serwera, np

router.cn.thethings.network)

2) serv_port_up (Wyjaśnienie: Port UDP przesłany do serwera przez bazę

stacja, wartość domyślna to 1700)

3) serv_port_down (Wyjaśnienie: Serwer przechodzi do portu UDP pliku

stacja bazowa, wartość domyślna to 1700)

Stos protokołów identyfikatora GSID LoRaWAN pokazano na poniższym rysunku

9. Typowe problemy i rozwiązania

P: Dlaczego współczynnik utraty pakietów między stacjami bazowymi a węzłami jest wysoki?

Odp.: sprawdź, czy antena jest prawidłowo zainstalowana i dopasowana.

Stacja bazowa <--> czy środowisko sieciowe Internet/intranet

serwer działa płynnie.

Czy środowisko odbioru jest trudne, na przykład: przeszkody są bardzo

gęste i występują silne źródła zakłóceń.

Czy w węźle włączono funkcję ADR w celu ograniczenia zakłóceń współkanałowych.

P: Na co powinienem zwrócić uwagę w teście zbliżeniowym?

Odp.: Stacje bazowe i węzły powinny być oddalone od siebie o więcej niż 10 metrów

możliwy.

Wewnętrzna stacja bazowa Zainstaluj węzeł anteny „z włókna szklanego” <-->, aby usunąć

antena

Wewnętrzna stacja bazowa Zainstaluj antenę „na klej” <-->, aby zainstalować „klej”.

antena kijowa

P: Jakość komunikacji 4G jest niska, a wskaźnik utraty pakietów wysoki.

Odp.: sprawdź, czy antena 4G jest prawidłowo zainstalowana i dopasowana.

Sprawdź jakość lokalnego sygnału 4G.

10. Parametry konfiguracyjne

Krok 1: Przygotuj środowisko sieciowe

Domyślna wartość stacji bazowej to 192.168.1.99. Ustaw komputer na 192.168.1.100 i połącz stację bazową z komputerem bezpośrednio kablem sieciowym.

Jeśli chcesz, aby stacja bazowa była połączona bezpośrednio z Serwerem LoRaWAN w sieci LAN, możesz ustawić stację bazową na statyczny adres IP, w tym momencie pamiętaj o zapisaniu adresu IP (jak pokazano na powyższym rysunku 172.16.0.123 ), w przeciwnym razie komputer nie połączy się ze stacją bazową!

Zasada: Komputer PC z parametrami konfiguracyjnymi musi znajdować się w tym samym segmencie sieci co stacja bazowa (na przykład 192.168.0.x lub 172.16.0.x).

Krok 2: Zaloguj się do stacji bazowej za pomocą przeglądarki

Wprowadź adres IP stacji bazowej, użytkownik=guest, hasło=rimelink i kliknij „Zaloguj się”.

Krok 3: Skonfiguruj parametry

Ustawienia wsparcia: adres i port serwera, częstotliwość, moc, adres IP. Kliknij „OK”, a efekt zacznie obowiązywać natychmiast!.

11.Przejrzyj logi

Diagnoza 1: Czy węzeł raportuje dane

Pakiety RF odebrane przez koncentrator:131<-- Odebrano 131 pakietów LoRa

Diagnoza 2: Czy serwer odpowiada na pakiet uzgadniania bramy

(Zapora sieciowa włączona)

Wysłano PULL_DATA:5(100,00%potwierdzony) <-- Stacja bazowa i

serwer ma normalnie 5 uścisków dłoni

Diagnoza 3: Czy serwer dostarcza dane węzła

Pakiety RF wysłane do koncentratora:2(46 bajtów) <--Stacja bazowa nadaje

dwa pakiety LoRa łącza w dół
