KSULR-100 Universal LORA RTU

Instrukcja obsługi

1.Wprowadzenie

KSULR-100 jest wielofunkcyjnym urządzeniem do pozyskiwania danych z czujników, które uruchomiła nasza firma dla inteligentnego przemysłu, inteligentnego rolnictwa i inteligentnej społeczności.Przyjmuje standardowy protokół LoRaWAN, posiada SPI, UART, ADC, GPIO, I2C i inne interfejsy komunikacyjne oraz wiele interfejsów wejściowych, a konfiguracja jest elastyczna.Najlepszym rozwiązaniem dla rozwiązania fragmentacji aplikacji LoRa iot jest połączenie różnych czujników wygodnie i szybko, skrócić cykl dokowania czujników oraz koszty badań i rozwoju oraz szybko zrealizować sieci i skalę czujników.Wbudowany moduł bezprzewodowy wykorzystuje sieć do dostarczania użytkownikom bezprzewodowych transmisji danych na duże odległości i niskiej mocy, i wysyła wszystkie dane o stanie czujników do serwera zarządzania tłem chmury w czasie rzeczywistym, aby zrealizować analizę statystyczną danych inteligentnej platformy chmury.

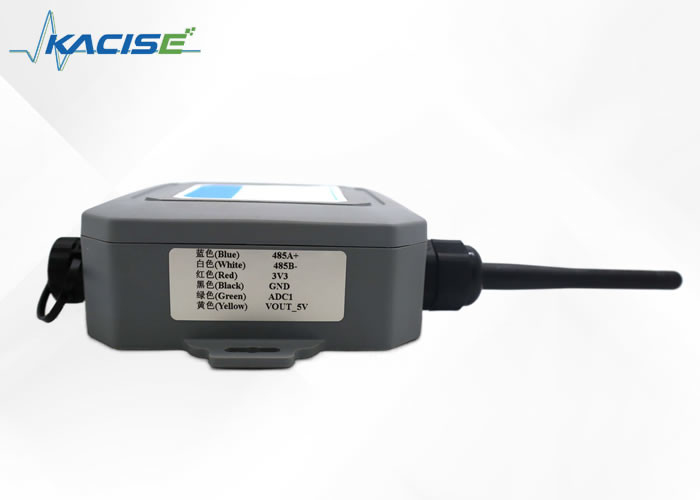

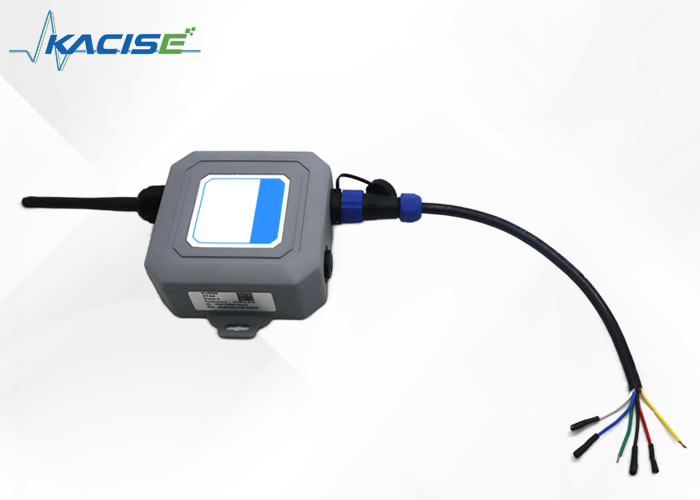

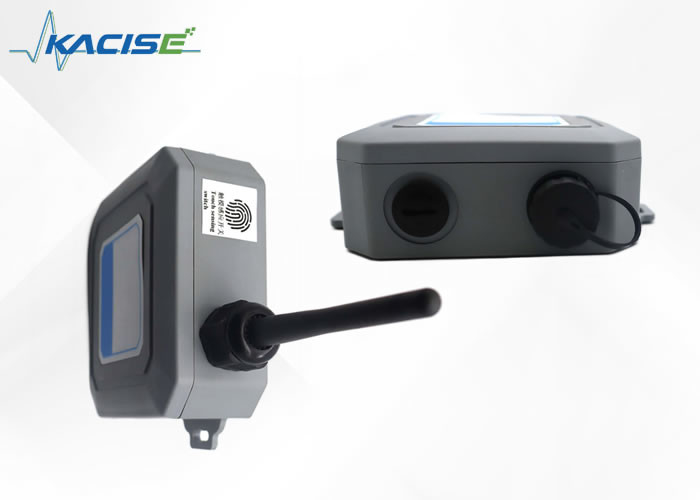

2- Zdjęcie.

3.Cechy

• Wspieranie standardowego protokołu LoRaWAN;
• Wspieranie różnych pasm częstotliwości w kraju i za granicą, takich jak: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 / CT850;
• Zintegrowane interfejsy SPI, UART, ADC, GPIO, I2C i inne interfejsy komunikacyjne, mogą być szeroko podłączone do różnych typów czujników;
• Przyjmuje projekt o niskim zużyciu energii i zapewnia dwa tryby zewnętrznego zasilania i zasilania baterii do wyboru;
• W trybie zasilania akumulatorem wykorzystuje się akumulator o dużej pojemności 19000 mAH;
• obsługuje różnorodne napięcia wyjściowe, takie jak: 3,3 V, 5 V, 9 V, 12 V itp.;
• Wspieranie konfiguracji parametrów przewodowych i bezprzewodowych oraz aktualizacji oprogramowania układowego,Wspieranie konfiguracji zdalnej;
• Wsparcie alarmu o niskim poziomie baterii;
• Wspieranie raportowania pakietów rytmu serca, można konfigurować interwał rytmu serca;
• Zakres temperatur przemysłowych -40°C~+80°C.

4.zastosować

W celu uzyskania wartości różnych czujników w miejscu montażu stosuje się uniwersalną serię KSULR-100 LORA RTU,i przesyłać dane w czasie rzeczywistym do scentralizowanej platformy zarządzania za pośrednictwem wbudowanego modułu transmisji bezprzewodowej, który jest wygodny dla użytkowników do inteligentnego scentralizowanego zarządzania, prostej instalacji i wygodnej konserwacji.dach słupkaJest odpowiedni do monitorowania czujników w zakładach dokingowych, magazynach, szklarniach rolniczych, salach komputerowych, hydrologii i innych scenariuszach (np.czujnik ciśnienia wody, czujnik poziomu płynu, czujnik przepływu płynu, czujnik zanurzenia w wodzie, czujnik temperatury, czujnik wilgotności, czujnik światła, PM2.5, czujnik kąta, czujnik prędkości wiatru itp.), osiągnąć jednolity dostęp, jednolite zbieranie danych i elastyczną zdolność rozszerzania.

5.Parametry techniczne

6.Ustawienia parametrów

Parametry mogą być ustawione na żądanie zgodnie z instrukcjami fabrycznymi i mogą być używane po otrzymaniu przekierowania stacji bazowej LoRaWAN

6.1KSULR-100 Ogólne LORA RTU ustawienie parametrów

KSULR-100 uniwersalna LORA RTU jest podłączona do ustawionych parametrów za pośrednictwem kabla USB-TTL (zakupionego przez siebie).Po usunięciu miękkiej wtyczki z tyłu pudełka akwizycji z pincetą i usunięcie śruby, powłoka zostaje otwarta i podłączona zgodnie z rysunkiem (RXD i TXD łączą się krzyżowo, tj. RXD kabla USB-TTL jest podłączony do TXD pudełka akwizycyjnego, TXD jest podłączony do RXD pudełka akwizycyjnego,i TXD jest połączony z RXD pudełka nabywania. VCC jest skrócony do 3V3 z pułapką krótkoterminową, a GND jest połączony z GND pudełka akwizycyjnego)

6.1.1 Włączyć funkcję 485 płyty głównej

open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion

6.1.2 Zmiana częstotliwości baudów w interfejsie komunikacji czujnika

Kliknij pole po UART>AT+UART1CFG, wpisz 9600>, a następnie wybierz 8n1.

6.2Ustawić parametry zapytania czujnika i czas zapytania

(Wybór fabryczny zakłada zbieranie danych co 30 minut, a zwiększenie częstotliwości zapytania zwiększy zużycie energii).

Kliknij AN201> Kliknij RS485> Kliknij AT+TRANS485MODE= tylny odwrócony trójkąt wybierz sondaż> kliknij AT+TRANS485MODE= ustawić parametry,ok> Wprowadź 1800 w polu po AT+SAMPLEDATATIM= > Kliknij na AT+SAMPLEDATATIM= Ustaw parametry, ok> Wprowadź 8 do pola po AT+REQDATA= > Wprowadź 0103010000030437 do pola po 8> Kliknij AT+REQDATA= parametry ustawione,ok> AT+RESPONSETIM= wpis 10000 w polu po AT+RESPONSETIM= (czas zasilania czujnika podczas każdego zapytania, zbyt krótki może prowadzić do niepowodzenia w uzyskaniu prawidłowych danych)> Kliknij AT+ responsetim = parametry ustawione, ok> kliknij AT+REBOOT pojawia się w lewym dolnym rogu.oznacza, że sieć została pomyślnie wprowadzona., a dane można oglądać w tle.

6.3 Przesunięcie LoRaWAN stacja bazowa

Aby pakiety stacji bazowej LoRaWAN mogły być wysyłane do określonego serwera LoRa, konieczne jest skonfigurowanie adresu serwera stacji bazowej.

Otwórz przeglądarkę Chrome, wprowadź adres IP stacji bazowej LoRaWAN (192.168.10.99 w tym przykładzie), a następnie wprowadź nazwę użytkownika i hasło (nazwa użytkownika = gość, hasło = rimelink w tym przykładzie) i wprowadź stronę konfiguracji sieci, jak pokazano poniżej.

Następnie kliknij konfigurację serwera LoRaWAN > Adres serwera > wprowadź adres IP (lorawan.timeddd.com /b19>) > OK. Jak pokazano na rysunku poniżej

6.4Zaloguj się na tle, aby wyświetlić dane

Wpisz się na stronę http://lorawan.timeddd.com/unit/ULogin.aspx,

Numer rachunku: 19240527

hasło: admin @ 666666

Po zalogowaniu się, kliknij opcję danych odpowiedniego urządzenia identyfikacyjnego, aby wyświetlić odpowiednie dane, a ustawienie fabryczne do wysyłania danych co 30 minut

Lokalizacja identyfikacyjna jest przedstawiona na rysunku

Uzyskane dane są następujące (w heksadecimalnym wymiarze), jednostka odległości wynosi 0,1 mm poniżej 6 m, jednostka zakresu wynosi mm powyżej 6 m, a jednostka temperatury wynosi °C. 90. bajt to wartość poziomu płynu,a 11 bajt to wartość temperaturyW tym przypadku wartość poziomu płynu wynosi 08E3, jednostka mm, a wartość temperatury 001B.czujnik mierzy poziom płynu do 2275 mm i temperaturę do 27 °C.

7.KSULR-100UniwersalneLORA RTUjest podłączony do czujnika

Wszystkie 485 uniwersalnych LORA RTU KSULR-100 są wyjściowe, które można podłączyć do etykiety na czujniku zgodnie z pudełkiem akwizycyjnym.

7.1Instalacja

7.1.1 Środki ostrożności

W celu uniknięcia uszkodzenia sprzętu spowodowanego niewłaściwą instalacją i konstrukcją należy zastosować następujące środki ostrożności:

• Instalacja sprzętu może być wykonywana wyłącznie przez profesjonalnego personelu lub upoważnionych przedstawicieli inżynierów;
• W celu zapewnienia bezpieczeństwa osobistego personelu budowlanego należy używać profesjonalnych i wykwalifikowanych narzędzi montażowych;
• Miejsce montażu urządzenia musi być z dala od ognia, silnego pola elektrycznego i innego środowiska, w przeciwnym razie może spowodować uszkodzenie urządzenia;
• Zabronione jest instalowanie urządzenia w środowisku o wysokich wibracjach;
• urządzenia do instalacji na zewnątrz muszą być wyposażone w zbiorniki wodoodporne;
• Spółka zastrzega sobie prawo do interpretacji środków ostrożności.

7.1.2Przygotuj narzędzie do instalacji

Narzędzia montażowe nie są dostarczane do instalacji urządzeń. Prosimy przygotować następujące narzędzia montażowe zgodnie z rzeczywistym środowiskiem instalacji

7.1.3Instalacja sprzętu wewnętrznego

Instalacja ścienna

Po pierwsze, umieść pudełko wielofunkcyjne płasko na pozycji montażu ścienne i użyj znacznika do oznaczenia otworu instalacji.wiertarka perkusyjna (wiertarka ma 8 mm) jest używana do wykonywania otworów w pozycji oznakowania ściany, a gumowy rękaw jest ponownie wprowadzony do otworu.śrubę z odległością używa się do mocowania pudełka wielofunkcyjnego na ścianie.

Metoda mocowania słupka

Po pierwsze, użyj śrub mocujących do mocowania tylnej płaszczyzny na tylnej stronie pudełka wielofunkcyjnego, a po drugie, użyj obręczy do przejścia przez otwór tylnej płaszczyzny na tylnej stronie pudełka wielofunkcyjnego;Owinięcie obręczy wokół słupka ponownie, wreszcie użyj małego śrubokręta do mocnego zablokowania obręczy i instalacja jest zakończona.

7.1.4Instalacja sprzętu na zewnątrz

Opis formatu przekazywania danych

7.2Przechowywanie i transport

1, produkt powinien być przechowywany w temperaturze -40°C~+80°C, wilgotność względna nie powinna przekraczać 90%, w wentylacji, w suchym, bez korozyjnych gazów magazynie.

Produkt jest pakowany w jednym opakowaniu z certyfikatem i instrukcją obsługi.

7.3Warunki gwarancji

Użytkownicy ściśle przestrzegają instrukcji, prawidłowego okablowania, montażu, konserwacji, ten produkt ma bezpłatną gwarancję na 1 rok.

Wartość gwarancji nie obejmuje następujących okoliczności:

1. Rozmontować płytę obwodów i jej elementy;

2. błyskawicy lub silnego prądu w systemie, wypalony obwod;

3. napięcie zasilania przekracza wartość dopuszczalną, płyta jest wypalona;

4. wody elektrycznej lub innych ciał obcych;

5- niewłaściwy wybór, przekraczający zakres zastosowania produktu;

6Pewna część czujnika lub cała maszyna jest uszkodzona lub uszkodzona.
