Precision Wide Bandwidth 0.1°/s/g Gyro Sensor Output Frequency 100Hz 230400 Baud Rate 6G Full Scale For Video Drones

Opis produktu

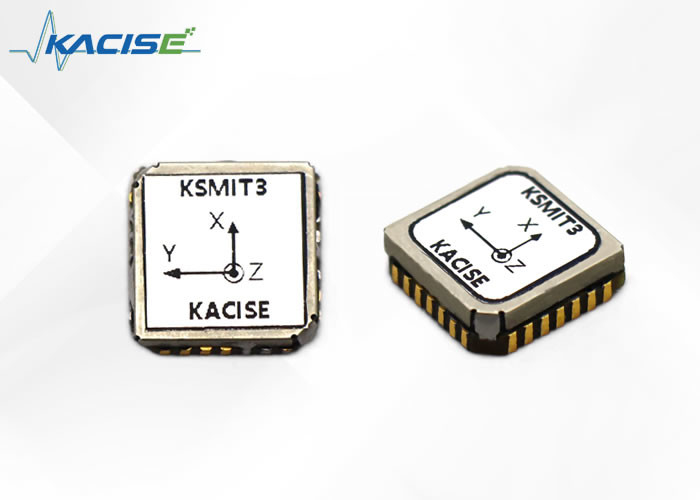

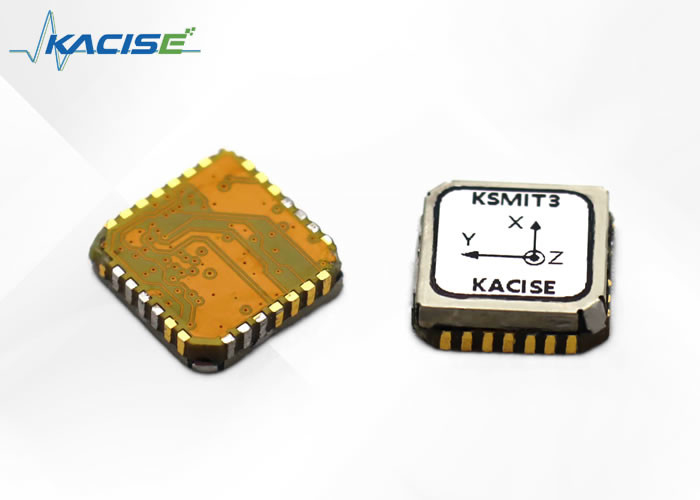

KSMIT3 to najnowocześniejszy system pozycjonowania i odniesienia, który jest w pełni funkcjonalny, samodzielny moduł.co ułatwia integrację z każdym systemem.

Ten innowacyjny system może pochwalić się w pełni udokumentowanym i standardowym w branży protokołem komunikacyjnym, który umożliwia dostosowanie wiadomości danych pod względem częstotliwości, formatu wyjścia i danych.Sygnał jest przetwarzany całkowicie na tablicy.Ta funkcja sprawia, że KSMIT3 jest idealny do użytku w prostych środowiskach operacyjnych MCU.

KSMIT3 charakteryzuje się wysoką dokładnością w warunkach dynamicznych z dokładnością przewracania i rzucania 1 stopnia RMS, a także dokładnością odchylenia 2 stopni RMS.co sprawia, że jest doskonały do użytku w kontroli i stabilizacji dowolnego obiektu lub nawigacji, takich jak drony.

Cechy

Parametry techniczne

Ramy odniesienia

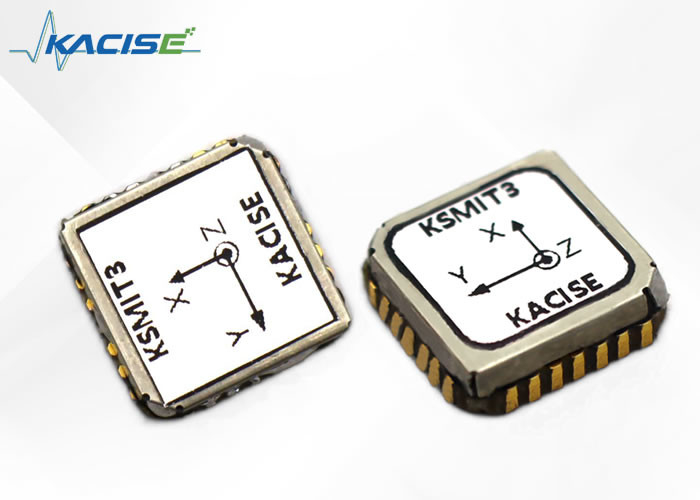

KSMIT3 wykorzystuje praworęczny system współrzędnych, a domyślna ramka czujnika jest zdefiniowana zgodnie z rysunkiem 13.odnoś do podręcznika Integracja sprzętuNiektóre z powszechnie stosowanych wyjściów danych z ich systemem współrzędnych odniesienia wyjściowego są wymienione na rysunku 1.

Rysunek 1 Domyślny układ stałych współrzędnych czujnika dla modułu KSMIT3

Protokół komunikacji użytkownika

Prędkość baudów wynosi 115200 bps, 230400 bps i 460800 bps. BIT danych 8, stop bIT 1, bez bitu kontrolnego. Wysokie bajty są pierwsze, a niskie bajty są ostatnie.Domyślna częstotliwość przesyłania jest 230400bps.

Ustawienia parametrów

Produkt jest ustawiony domyślnie w stanie "nieprzerwanego wyjścia" po włączeniu, a aby ustawić parametry, należy najpierw wysłać polecenie "stop output".Użytkownik musi włączyć i uruchomić ponownie, aby automatycznie przejść do stanu ciągłej transmisji.

1 Przerwanie wyjścia

Zatrzymanie wyjścia polega na przełączeniu domyślnego stanu "nieprzerwanego wyjścia" na zasilanie do stanu "parametrowe ustawienia".

Wysyłany do: * PA space GS01 space STOP wagon powrót

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń STOP Przestrzeń 0 Powrót wagonu Nie udało się

* PA przestrzeń GS01 przestrzeń STOP przestrzeń 1 powrót powozu Z powodzeniem

2 Ustawienie scenariuszy pracy

Produkt musi przełączać parametry filtra w zależności od różnych scenariuszy zastosowania.w przypadku scenariusza domyślnego na pokładzie dla zasilania.

Przełączanie sceny to przełączanie domyślnej "sceny samochodu" po włączeniu do rzeczywistej sceny.

Wyślij: * PA przestrzeń GS01 przestrzeń SCENES przestrzeń 1 powrót powozu

Odpowiedź:

* PA przestrzeń GS01 przestrzeń SCENES przestrzeń 1 przestrzeń 0 powrót powozu Nie udało się

* PA przestrzeń GS01 przestrzeń SCENES przestrzeń 1 przestrzeń 1 powóz powrót

Uwaga: Podkreślone znaki obejmują 1-montowane na samochodzie, 2-montowane w pomieszczeniach wewnętrznych, 3-montowane na statku, 4-koncentrowane skrzydła i 5-rotorowe opcjonalne.

3 Ustawić współczynnik Baud

Domyślna częstotliwość przesyłania danych jest 230400bps, którą można przełączyć poprzez wysyłanie poleceń.

Wyślij: * PA przestrzeń GS01 przestrzeń BAUD przestrzeń 1 powrót powozu

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń BAUD Przestrzeń 1 Przestrzeń 0 Powrót wagonu Nie udało się

* PA przestrzeń GS01 przestrzeń BAUD przestrzeń 1 przestrzeń 1 powrót powozu

Uwaga: Zawartość podkreślonych znaków wynosi 1-115200bps, 2-230400bps i 3-460800bps, które są opcjonalne.

4 Przywrócić ustawienia fabryczne

Przywracanie ustawień fabrycznych obejmuje ustawienie sceny roboczej, formatu klatki, częstotliwości baudów, deklinacji magnetycznej i kalibracji pola magnetycznego na wartości domyślne.

Wyślij: * PA przestrzeń GS01 przestrzeń RESET powrót powozu

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń RESET Przestrzeń 0 Powrót wagonu Nie udało się

*PA przestrzeń GS01 przestrzeń RESET przestrzeń 1 powrót powozu

5 Ustawić kąt deklinacji magnetycznej

Domyślna deklinacja magnetyczna wynosi 0, z dodatnim magnetycznym północnym wschodem i ujemnym magnetycznym zachodem.

Wyślij: * przestrzeń PA przestrzeń GS01 przestrzeń MDEC przestrzeń +/- XX.XX powrót wagonu

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń MDEC Przestrzeń 0 Powrót wagonu Nie udało się

* PA przestrzeń GS01 przestrzeń MDEC przestrzeń 1 powrót powozu

Uwaga: Jeśli kąt deklinacji magnetycznej wynosi -2,5 stopnia, struna podkreślana wynosi -02.50; jeżeli kąt deklinacji magnetycznej wynosi +1,5 stopnia, struna podkreślana wynosi +01.50.

6 Kalibracja pola magnetycznego

Podczas pracy czujników magnetycznych, IT jest nieunikniony wpływ zakłóceń otaczających pól elektromagnetycznych,które mogą prowadzić do różnego stopnia odchylenia i deformacji oś XYZ, intensywności pola magnetycznego mierzonej przez czujnik magnetycznyKalibracja pola magnetycznego ma na celu zrekompensowanie miękkich i twardych interferencji magnetycznych poprzez algorytm uczenia się otaczającego środowiska pola magnetycznego.Zalecamy silnie, aby kalibracja pola magnetycznego była wdrażana po każdej instalacji i po zmianach w środowisku pola magnetycznego.

Przy wykonywaniu kalibracji pola magnetycznego otaczające substancje zakłócające powinny pozostać niezmienione (tj.W trakcie procesu obrotu produktu i względnej pozycji produktu.Kalibracja wymaga, aby operator nie miał telefonów komórkowych, kart magnetycznych, kluczy ani metalowych lub napędzanych urządzeń, które mogą wpływać na pole elektromagnetyczne na jego ciele.

Uwaga: tylko w obrębie ograniczonego zakresu zakłóceń operacja kalibracji pola magnetycznego może mieć efekt kompensacyjny.Zakres czujnika magnetycznego wynosi mniej więcej między plusem a minusem 1 GaussJeśli wartość zakłóceń pola magnetycznego przekracza plus lub minus 0,5 Gauss, magnetometr może osiągnąć stan nasycenia,które utrudniają efekt rekompensaty. Gdy kalibracja się nie uda, IT wskazuje, że wystąpił problem.

Kalibracja 2D

Uwaga: Jeżeli produkt nie może obracać się w trójwymiarowości, można zastosować kalibrację 2D. Zaleca się, aby rzeczywisty kąt nachylenia produktu był mniejszy niż 5 stopni.Kalibracja 2D może być wykonana za pośrednictwem interfejsu lub portu seryjnego poprzez wydawanie poleceń.

1. Rozpoczęcie kalibracji: przed kalibracją użytkownika, wysłać

Wyślij: * PA przestrzeń GS01 przestrzeń MCAL przestrzeń START powrót powozu

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń MCAL Przestrzeń START Przestrzeń 0 Powrót wagonu Nie udało się

*PA przestrzeń GS01 przestrzeń MCAL przestrzeń START przestrzeń 1 powrót powozu

2 Stop kalibracji: rozpocząć obrót poziomy przez więcej niż 2 zakręty i wysłać po zakończeniu

Wysyłaj: * przestrzeń PA przestrzeń GS01 przestrzeń MCAL przestrzeń END powrót powozu

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń MCAL Przestrzeń 0 Powrót wagonu Nie udało się

* przestrzeń PA przestrzeń GS01 przestrzeń MCAL przestrzeń 1 przestrzeń X: x.xx przestrzeń Y: y.yy powrót powozu

Uwaga: Wyniki kalibracji wynoszące 0,90-1 wskazują na dobre wyniki kalibracji, natomiast > 1,1 lub < 0,9 wskazują na słabe wyniki kalibracji.

3. Zapisz wyniki kalibracji: Po kalibracji użytkownika, zdecyduj, czy zapisać na podstawie wyników kalibracji.

Wyślij: * PA przestrzeń GS01 przestrzeń MCAL przestrzeń SAVE wagon powrót

Odpowiedź:

* Przestrzeń PA Przestrzeń GS01 Przestrzeń MCAL Przestrzeń SAVE Przestrzeń 0 Powrót wagonu Nie udało się

*PA przestrzeń GS01 przestrzeń MCAL przestrzeń SAVE przestrzeń 1 powrót powozu

4. Wyraźne wyniki kalibracji: po kalibracji użytkownik decyduje, czy wyczyścić na podstawie wyników kalibracji.

Wyślij: * PA przestrzeń GS01 przestrzeń MCAL przestrzeń CLEAR powrót powozu

Odpowiedź:

* PA przestrzeń GS01 przestrzeń MCAL przestrzeń CLEAR przestrzeń 0 wagon powrót Nie udało się

*PA przestrzeń GS01 przestrzeń MCAL przestrzeń CLEAR przestrzeń 1 powrót powozu

AAplikacje

Pojazdy lotnicze miniaturowe

• Drony dostawcze

• Drony wideo

• UAV rolnicze

Maszyny

• Komunikacja satelitarna w ruchu (SotM)

• Maszyny budowlane

• Monitorowanie statków

Robotyka

• autonomiczne rolnictwo

• Automatyzacja magazynowa

• Robotowe ramiona

Pozostałe zastosowania

• Urządzenia ręczne

• Nawigacja dla pieszych

• VR/AR i HMD

•Pomoc w nawigacji
