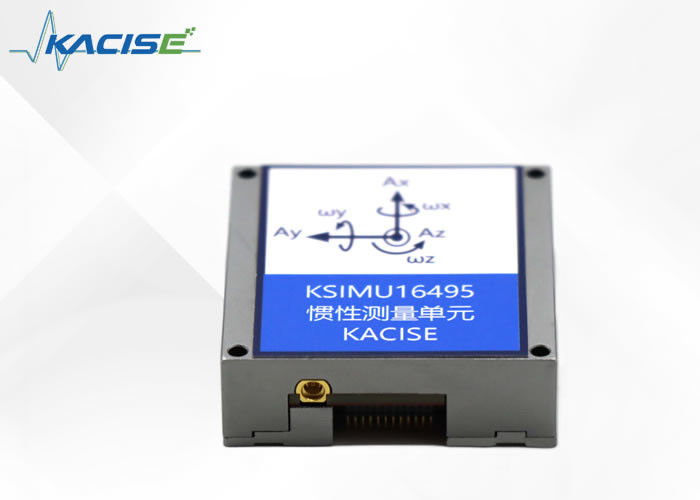

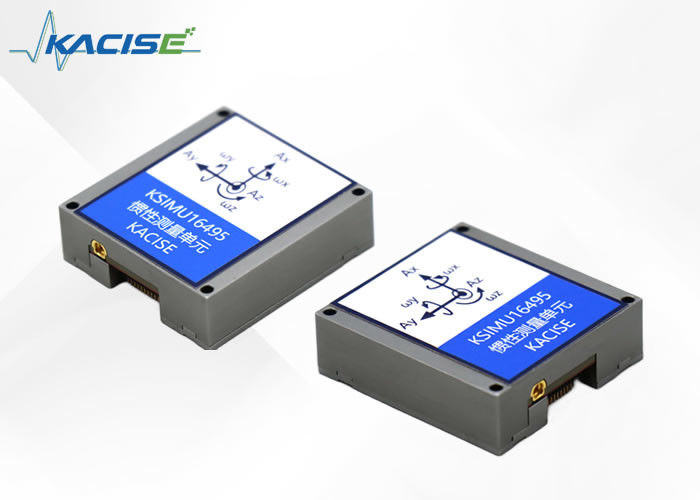

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów

vehicle navigation inertial measurement unit

high precision inertial measurement unit

15MHz inertial measurement unit

Place of Origin:

China (Mainland)

Nazwa handlowa:

Kacise

Orzecznictwo:

certificate of explosion-proof, CE

Model Number:

KSIMU16495

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Woltaż:
3,0 ~ 3,6 V
Rozpraszanie mocy:
1,5 W
Marszczyć:
100mV
Zakres:
±400~±450 stopni/s
Stabilność zerowego obciążenia:
0,8 stopnia/godz
Przypadkowy spacer:
00,06 stopnia /√h
Zerowa powtarzalność odchylenia:
0,1 ~ 0,2 stopnia/s
Powtarzalność współczynnika skali:
0,1%
Przepustowość łącza:
0,1% FS
Jeden SPI:
15MHz
Rozmiar:
44×47×14mm
Waga:
50g
MTBF:
20000 godz
Ciągłe godziny pracy:
120H
Temperatura pracy:
-40~75℃
Temperatura przechowywania:
-45~85°C
Wibracja:
10 ~ 2000 Hz, 3g
Uderzenie:
30 g, 11 ms
Przeciążać:
1000G
Podkreślić:

vehicle navigation inertial measurement unit

,

high precision inertial measurement unit

,

15MHz inertial measurement unit

Warunki płatności i wysyłki
Minimum Order Quantity
1pcs
Packaging Details
each unit has individual box and all boxes are packed in standard packages or customers requests available
Delivery Time
5-8 working days
Zasady płatności
T/T, Western Union, MoneyGram
Supply Ability
1000 Pieces per Week
Opis produktu
Opis produktu:

Jednostka pomiaru bezwładności KSIMU16495 to domowy sprzęt pomiarowy bezwładności o wysokiej wydajności, niewielkich rozmiarach i wysokiej odporności na przeciążenie.Stabilność akcelerometru zerowa 10 μg (Allan). Może być stosowany do precyzyjnej nawigacji, kontroli i dynamicznego pomiaru broni.i może dokładnie zmierzyć prędkość kątową i przyspieszenie informacji ruchomego nośnika w trudnych warunkach.

Jednostka pomiarowa inercjalna KSIMU16495 z wbudowanym trójosiowym żyrometrem i trójosiowym akcelerometrem jest używana do pomiaru trójosiowej prędkości kątowej i trójosiowego przyspieszenia nośnika.Za pośrednictwem portu seryjnego zgodnie z konwencjonalnym protokołem łączności, kompensacja kąta, kompensacja nieliniowa itp.) żyroskop, dane akcelerometru oraz wbudowany trójosiowy czujnik magnetyczny, czujnik ciśnienia.

Charakterystyka:
  • Nawigacja inercyjna MEMS o wysokiej precyzji
  • Wspieranie dynamicznego szybkiego wyrównania
  • Duża przepustowość, wysoka szybkość aktualizacji danych
  • 1 kanał SPI
  • Niewielki rozmiar, lekka waga
  • Stałe i niezawodne
  • Całkowicie kompatybilny z zagranicznym systemem pomiaru inercji o 10 stopniach swobody
Parametry techniczne:
PArametr Warunki badania Min. TYP Max. Węże
Parametry zasilania
napięcie 3.0 3.3 3.6 V
Rozpraszanie mocy 1.5 W
Ripple P-P 100 mV
Pwydajność produktu
Gyroskop Zakres ± 400 ± 450 stopnie/s
Stabilność zerowej stronniczości Allan. 0.8 deg /h
Random walk 0.06 deg /√h
Zerowa powtarzalność stronniczości -40°C ≤ TA ≤ +85°C 0.1 0.2 stopnie/s
Powtarzalność współczynnika skali -40°C ≤ TA ≤ +85°C 0.1 1 %
Nieliniowość współczynnika skali FS=450 o/s 0.1 0.2 % FS
Przepustowość 400 Hz
Akcelerometr Zakres ± 10 g
Stabilność zerowej stronniczości Allan. 0.01 mg
Random walk 0.02 0.02 m/s/√h
Zerowa powtarzalność stronniczości -40°C ≤ TA ≤ +85°C ±2 mg
Powtarzalność współczynnika skali -40°C ≤ TA ≤ +85°C 0.5 1 %
Nieliniowość współczynnika skali 0.1 % FS
Przepustowość 200 Hz
Magnetometr Zakres dynamicznego pomiaru ± 2.5 Gauss
Rozstrzygnięcie 120 uGauss
Gęstość hałasu 50 uGauss
Przepustowość 200 Hz
Barometr Zakres ciśnienia 450 1100 mbar
Rozstrzygnięcie 0.1 mbar
Absolutna dokładność pomiaru 1.5 mbar
Interfejs komunikacji Jeden SPI Stawka Baud 15 MHz
Cechy strukturalne Wielkość 44x47x14 mm Wielkość
Waga 50 g Waga
niezawodność MTBF 20000 h
nieprzerwany czas pracy 120 h
Środowisko
Temperatura pracy -40 75 °C
temperatura przechowywania -45 85 °C
wibracje 10 ‰ 2000 Hz, 3 g
Wpływ 30 g, 11 ms
Przesyłka (Pół-sinus 0,5 ms) 1000 g
Wymiary:

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 0

Definicja systemu współrzędnych:

System współrzędnych żyroskopu i akcelerometru jest zdefiniowany zgodnie z rysunkiem poniżej, przy czym kierunek strzałki jest dodatni.

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 1

Czytanie i pisanie danych:

KSIMU16495 jest automatycznym systemem czujników, który automatycznie aktywuje się w przypadku obecności zasilania aktywnego.i ładowanie skalibrowanych danych czujnika do rejestru wyjściowegoPort SPI jest zazwyczaj podłączony do kompatybilnego portu procesora wbudowanego, diagram połączenia jest pokazany na poniższej rysunku.Cztery sygnały SPI obsługują synchroniczną transmisję danych seryjnychW fabrycznej konfiguracji domyślnej pin DIO2 dostarcza sygnał gotowości danych; gdy nowe dane są dostępne w rejestrze danych wyjściowych, pin staje się wysokim poziomem.

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 2

Ustawienia SPI wspólnego procesora hosta
Ustawienia procesora Wyjaśnij
Gospodarz KSIMU16495 jest używany jako maszyna niewolnicza
SCLK ≤ 15 MHz Maksymalna częstotliwość zegara seryjnego
Tryb SPI 3 CPOL = 1 (polarność),CPHA = 1 (pozycja fazy)
Tryb priorytetowy MSB Rozkaz
Tryb 16-bitowy Rejestr zmiany/długość danych
Komunikat SPI:

Jeśli poprzedni polecenie jest żądaniem odczytu, port SPI obsługuje komunikację full-duplex, a zewnętrzny procesor może pisać do DIN podczas odczytu DOUT, jak pokazano poniżej.

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 3

SPI czasowanie odczytu i zapisu

Odczytywanie danych czujnika

KSIMU16495 automatycznie uruchamia i aktywuje stronę 0 w celu uzyskania dostępu do rejestru danych. Po uzyskaniu dostępu do innych stron należy wpisać 0x00 do rejestru PAGE_ID (DIN = 0x8000), aby aktywować stronę 0,gotowy do późniejszego dostępu do danychW pierwszym cyklu, funkcja alokacji bitów na rysunku 1 jest używana do żądania odczytu zawartości rejestru;W drugim cykluPierwsza cyfra polecenia DIN wynosi 0, a następnie wysoki lub niski adres rejestru.ale SPI potrzebuje wszystkich 16 SCLKS aby otrzymać prośbęNa poniższym rysunku przedstawiono dwa kolejne odczyty rejestrów, najpierw DIN = 0x1A00, z żądaniem zawartości rejestru Z_GYRO_OUT, a następnie DIN = 0x1800,żądanie zawartości rejestru Z_GYRO_LOW.

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 4

Przykład operacji odczytu SPI

Wskazanie pamięci rejestru użytkownika (N/A oznacza nie mające zastosowania)

R/W Strona_ID Adres Domyślne Opis rejestru
R/W 0x00 0x00 0x00 Tożsamość strony
R 0x00 0x0E N/A Temperatura
R 0x00 0x10 N/A Wyjście żyroskopu osi X, niski bajt
R 0x00 0x12 N/A Wyjście żyroskopu osi X, duży bajt
R 0x00 0x14 N/A Wyjście żyroskopu osi Y, niski bajt
R 0x00 0x16 N/A Wyjście żyroskopu osi Y, duży bajt
R 0x00 0x18 N/A Wyjście żyroskopu w osi Z, niski bajt
R 0x00 0x1A N/A Wyjście żyroskopu w osi Z, duży bajt
R 0x00 0x1C N/A Wyjście akcelerometru osi X, niski bajt
R 0x00 0x1E N/A Wyjście akcelerometru osi X, duży bajt
R 0x00 0x20 N/A Wyjście akcelerometru osi Y, niski bajt
R 0x00 0x22 N/A Wyjście akcelerometru osi Y, duży bajt
R 0x00 0x24 N/A Wyjście akcelerometru w osi Z, niski bajt
R 0x00 0x26 N/A Wyjście akcelerometru osi Z, duży bajt
R 0x00 0x28 N/A Magnetyczna oś X, duży bajt
R 0x00 0x2A N/A Magnetyczna oś Y, duży bajt
R 0x00 0x2C N/A Magnetyczna oś Z, wysoki bajt
R 0x00 0x2E N/A Wydajność ciśnienia powietrza, niski bajt
R 0x00 0x30 N/A Wydajność ciśnienia powietrza, niski bajt
R/W 0x03 0x00 0x00 Tożsamość strony
R/W 0x03 0x06 0x000D System sterowania, wtyczki I/O, definicja funkcji
R/W 0x03 0x08 0x00X0 System sterowania, klawisze I/O, uniwersalne
R/W 0x04 0x00 0x00 Tożsamość strony
R 0x04 0x20 / numer seryjny

wzór transformacji

Temperatura bieżąca = 25+ TEMP OUT*0.00565

X_GYRO_OUT X_GYRO_LOW
Przykład żyroskopu osi X 1LSB=0,02°/S Masa MSB wynosi 0,01°/S, a masa kolejnych bitów jest połowa od poprzednich bitów
0.02*X_GYRO_OUT 0.01*MSB+0.005*.......

Oś Y-oś Z-oś gyro jest obliczana w sposób podobny do oś X-oś gyro.

X_ACCL_OUT X_ACCL_LOW
Przykład akcelerometru osi X 1 LBS=0, 8 mg Waga MSB wynosi 0,4 mg, a waga każdego kolejnego bit jest połowa od poprzedniego bit
0.8*X_ACCL_OUT 0.4*MSB+0.2*.......

Akcelerometr osi Y osi Z oblicza się w sposób podobny do akcelerometru osi X.

X_MAGN_OUT
Magnetometr osi X 1LSB=0,1mGauss
0.1*X_MAGN_OUT

Magnetometr osi Y osi Z oblicza się w sposób podobny do magnetometru osi X

BAROM_OUT BAROM_LOW
Przykład barometryczny 1LSB=40ubar Waga MSB wynosi 20ubar, a waga każdego kolejnego bitu jest połowa poprzedniego bitu
40*BAROM_OUT 20*MSB+10*.......

Uwaga: Gyroskop, akcelerometr, magnetometr podzielony jest na 16 bitów wysokich i 16 bitów niskich, odpowiednio obliczany w celu dodania końcowego wyniku

Interfejs elektryczny:

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 5

Wysokiej precyzji jednostka pomiaru inercji MEMS z napięciem 3,0~3,6 V i SPI 15MHz do nawigacji pojazdów 6

Numer szpilki nazwisko rodzaj opisać
10,11,12 VDD Władza
13,14,15 GND Ziemia mocy
7 DIO1 Wpływ/wyjście Uniwersalny I/O, konfigurowalny
9 DIO2 Wpływ/wyjście
1 DIO3 Wpływ/wyjście
2 DIO4 Wpływ/wyjście
3 SPI-CLK Wpływ Tryb SPI master/slave jest konfigurowalny.
4 SPI-MISO Produkcja
5 SPI-MOSI Wpływ
6 SPI-CS Wpływ
8 RST Wpływ Odbudowa
23 VDDRTC Zasilanie /
16 ¢ 21,24 NC Zastępna szpilka Zastrzeżenie producenta
