Opis produktu:
Przegląd produktu

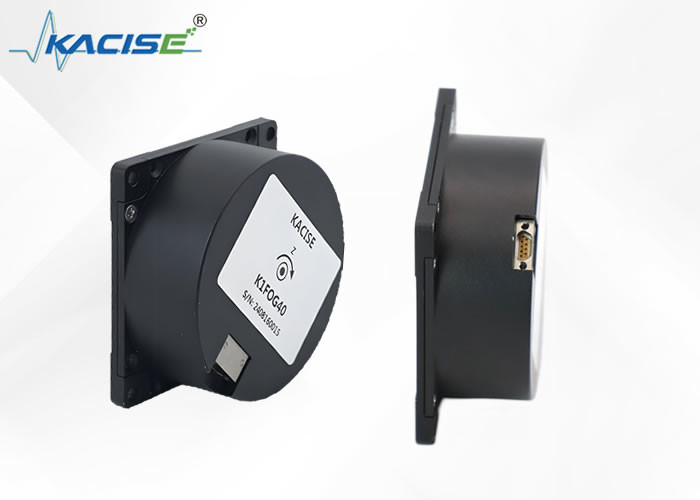

Przedstawiony produkt jestczujnik biegłości kąta inercjiktóre wykorzystujeEfekt Sagnacaw celu dokładnego pomiaru prędkości kątowej obrotu obserwowanej przez nośnik wzdłuż jego czułej osi.umiejętnie uchwyca różnice ścieżki optycznej wywołane zewnętrznym fizycznym prędkością kątową.
Wykrywanie i przetwarzanie sygnałów
Obwód detekcyjny wewnątrz czujnika moduluje i demoduluje sygnał napięcia pochodzący z ścieżki optycznej.zapewnia wykrycie sygnału prędkości kątowej w czasie rzeczywistym z precyzją.
Kluczowe funkcje
Składający się z dwóch integralnych elementów,optyczna jednostka wrażliwa na prędkość kątowąiModuł wykrywania sygnałuPonadto ma możliwość dostarczania danych dotyczących temperatury wewnętrznej, zwiększając jego użyteczność i niezawodność.
Charakterystyka:
- Nazwa produktu: Electronic Gyroscope Sensor
- Współczynnik biegu losowego ((o) /h1/2: ≤0.005
- Powtarzalność współczynnika skali (ppm): ≤ 10
- Masa (g): < 290
- Powtarzalność stronniczości (°) /h: ≤0.03
- Temperatura pracy (°C): -40 ̊+70
- Zaawansowane czujniki giroskopów do dokładnych pomiarów
- Niezawodna technologia żyroskopii światłowodowej
- Podstawowy składnik gyroskopu samolotu do systemów nawigacji
Parametry techniczne:
| Nie, nie. |
przedmiot testowy |
H |
M |
L |
| 1 |
Wymiary (mm) |
70 × 70 × 32 |
70 × 70 × 32 |
70 × 70 × 32 |
| 2 |
czas rozpoczęcia (okresy) |
5 |
5 |
5 |
| 3 |
Przesunięcie strumienia (°) /h (10s i 100s wygładzania, ustawienia temperatury) |
≤ 0,03 (± 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Przesunięcie strumienia (°) /h (10s wygładzania) -45~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Powtarzalność stronniczości (°) /h |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Współczynnik losowego spaceru(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Nieliniowość współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Powtarzalność współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Temperatura pracy (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Temperatura przechowywania (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Zakres dynamiczny (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Napięcie zasilania (V) |
± 5 |
± 5 |
± 5 |
| 13 |
zużycie energii w stanie stacjonarnym (temperatura pełna) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
masę (g) |
< 290 |
< 290 |
< 290 |

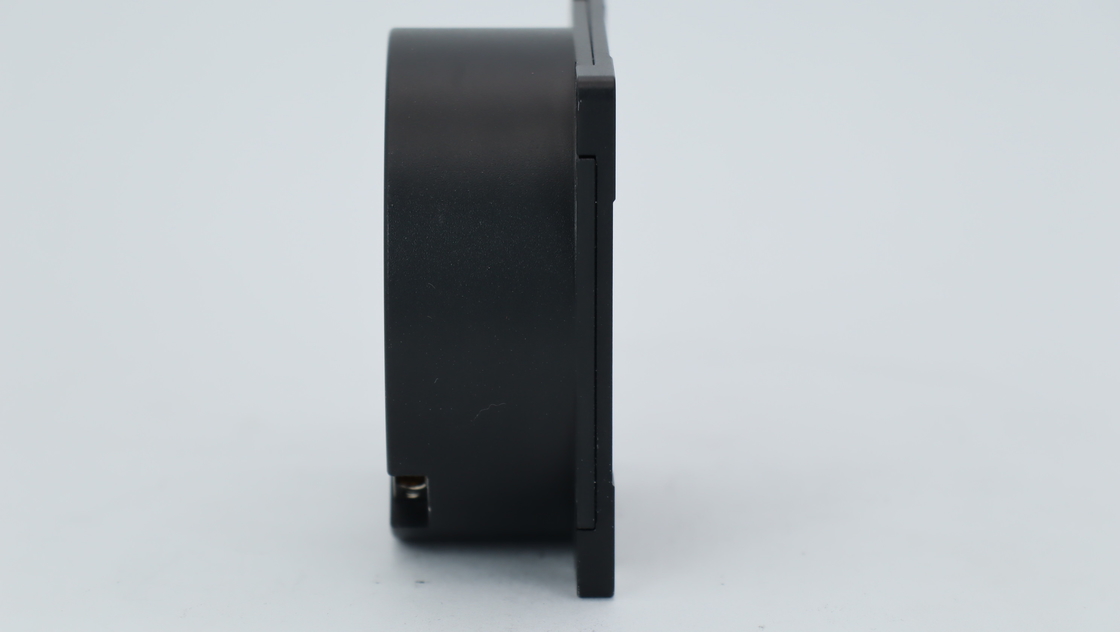

Wymiary:
Zastosowanie:
Zakres zastosowania
Nasz asortyment produktów służy przede wszystkim szerokiemu spektrum zastosowań przemysłowych i technologicznych.Te zaawansowane produkty są doskonale odpowiednie do stosowania w systemach i urządzeniach działających w następujących obszarach::
- Wyroby fotoreaktywne:Nasze produkty zapewniają precyzyjne sterowanie i funkcjonalność żurawi fotoelektrycznych, pomagając w delikatnych operacjach wymagających dokładnych ruchów i pomiarów.
- Technologia dźwigów:W przypadku żurawi wymagających bardzo precyzyjnego pozycjonowania i sterowania, nasze produkty zapewniają niezbędną precyzję dla efektywnej pracy.
- Platformy lotnicze:Nasze produkty są idealne dla platform lotniczych, pomagają utrzymać stabilność i dokładność podczas manewrów.
- Nawigacja inercyjna:W dziedzinie nawigacji nasze produkty przyczyniają się do niezawodności i dokładności systemów nawigacji inercyjnej.
- Systemy pomiaru inercji:Nasze produkty odgrywają kluczową rolę w pomiarze i analizie sił inercyjnych, dostarczając cennych danych do różnych zastosowań.
- Optyka:Dzięki zastosowaniom w technologiach optycznych, nasze produkty zapewniają precyzyjne ustawienie i sterowanie wymagane w zaawansowanych systemach optycznych.
- Instrumenty fotograficzne:Dokładność naszych produktów wspiera zaawansowane przyrządy fotograficzne w zdobywaniu jasnych i dokładnych obrazów.
- Urządzenia stabilizujące platformę:Nasze produkty zapewniają stabilne i niezawodne wsparcie platform, które wymagają stabilizacji, aby skutecznie wykonywać zadania.
- Instrumenty pomiarowe inercjalne:Nasze produkty zapewniają dokładność i niezawodność potrzebne do kompleksowej analizy sił inercyjnych.
Wsparcie i usługi:
Witamy w obszarze wsparcia technicznego produktu i usług dla elektronicznego czujnika giroskopu.Nasz dedykowany zespół jest tutaj, aby pomóc w wszelkich kwestiach technicznych lub pytań, które mogą mieć związane z operacją, integracji i rozwiązywania problemów z czujnikiem.
Aby zapewnić Państwu maksymalne korzystanie z elektronicznego czujnika giroskopu, oferujemy szeroki zakres usług:
Dokumentacja techniczna:Uzyskaj dostęp do szczegółowych instrukcji obsługi produktu, instrukcji instalacyjnych i specyfikacji, które pomogą Ci zrozumieć funkcjonalność i możliwości czujnika.
Często zadawane pytania i baza wiedzy:Znajdź szybkie odpowiedzi na najczęściej zadawane pytania i zapoznaj się z naszą bazą wiedzy, aby uzyskać wskazówki dotyczące rozwiązywania problemów i najlepsze praktyki w zakresie korzystania z czujników.
Aktualizacje oprogramowania:Utrzymuj czujnik na bieżąco z najnowszymi wersjami oprogramowania układowego, aby zapewnić optymalną wydajność i dostęp do nowych funkcji.
Szkolenie w zakresie produktów:Nasi eksperci oferują warsztaty online i osobiste, które pomogą Tobie i Twojemu zespołowi zapoznać się z czujnikiem i nauczyć się, jak skutecznie go zintegrować z projektami.
Wsparcie techniczne:Jeśli napotkasz jakiekolwiek trudności techniczne lub potrzebujesz pomocy, nasz zespół wsparcia jest do dyspozycji, aby udzielić eksperckiej porady i rozwiązań.
Usługi naprawcze:W mało prawdopodobnym przypadku awarii oferujemy usługi naprawcze, które przywrócą czujnik do stanu prawidłowego.
Naszym celem jest zapewnienie Państwu wsparcia niezbędnego do zapewnienia niezawodnej pracy elektronicznego czujnika giroskopu i spełnienia wymagań aplikacji.Zobowiązujemy się do zapewnienia wysokiej jakości wsparcia i usług w celu poprawy Twojego doświadczenia z naszym produktem.
Opakowanie i wysyłka:
Opakowanie produktu dla elektronicznego czujnika giroskopu:
Elektroniczny czujnik giroskopu jest bezpiecznie zamknięty w wysokiej jakości torbie antystatycznej w celu zapobiegania uszkodzeniu przez rozładowanie elektrostatyczne.Czujnik jest następnie amortyzowany piankową podkładką, aby wchłonąć wstrząsy i wibracje podczas transportuW przypadku gdy czujnik jest umieszczony w trwałym pudełku kartonowym zaprojektowanym tak, aby dokładnie pasował do produktu, minimalizując ruch i potencjalne uszkodzenia, pudełko jest uszczelnione taśmą zabezpieczającą, która jest odporna na zakłócenia.zapewnienie integralności produktu po przyjeździe.
Informacje o wysyłce do elektronicznego czujnika giroskopu:
Opakowany elektroniczny czujnik giroskopu jest wysyłany w odpornym na warunki pogodowe pojemniku zewnętrznym w celu ochrony przed czynnikami środowiskowymi podczas transportu.Etykieta wysyłki zawiera numer śledzenia do monitorowania w czasie rzeczywistymWykorzystujemy niezawodne usługi kurierskie, aby zapewnić terminową i bezpieczną dostawę do miejsca docelowego.Proszę sprawdzić paczkę po przyjeździe i zgłosić wszelkie oznaki uszkodzenia natychmiast dla szybkiego rozwiązania.
