Opis produktu:
Opis produktu

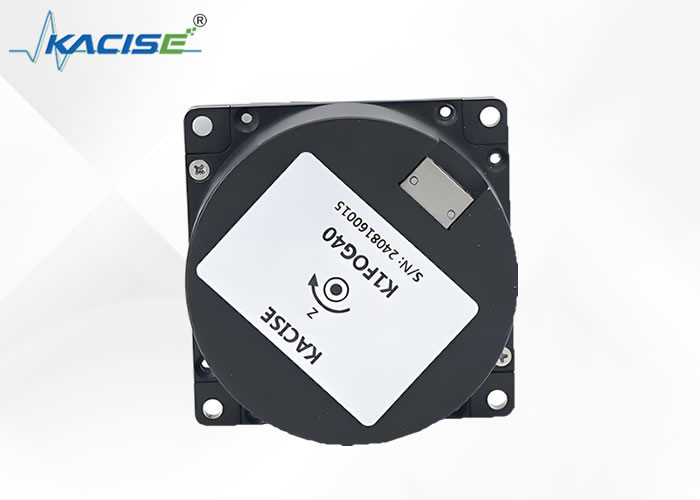

Nasz czujnik biegłości kąta inercji wykorzystuje optyczny efekt Sagnaca jako podstawową zasadę pomiaru prędkości kątowej obrotu wzdłuż jego czułej osi.Istotą tego produktu jest jego zdolność do odczuwania obrotu nośnika, na którym jest zamontowanyWykorzystując najnowocześniejsze obwody wykrywające pętlę zamkniętą, czujnik dokładnie określa różnicę ścieżki optycznej światła w kierunku wskazówek wskazówek zegara.Ta rozbieżność jest bezpośrednim wynikiem zewnętrznego prędkości kątowej nałożonej na czujnik.
Ponadto układ czujników umie skutecznie radzić sobie z modyfikacją i demodulacją sygnału napięcia pochodzącego z ścieżki optycznej.Strategicznie zintegrowany z urządzeniem jest mechanizm sprzężenia zwrotnego zamkniętego pętliTa zaawansowana funkcjonalność umożliwia czujnikowi wykrywanie sygnałów prędkości kątowej w czasie rzeczywistym, zapewniając wierność i niezawodność odczytów.
Komponenty funkcjonalne
Nasz produkt jest podzielony na dwa podstawowe elementy. Pierwszy to optyczna jednostka czuła na prędkość kątową; ta jednostka jest sercem czujnika,odpowiedzialny za uchwycenie ruchów kątowych z wrażliwością i precyzjąDrugim jest mechanizm wykrywania sygnału, który przetwarza surowe dane uzyskane z czułej jednostki.
Czujnik nie tylko oferuje dane o wzroście kąta jednosiowego, ale także integruje odczyty temperatury wewnętrznej.Te podwójne możliwości sprawiają, że nasz czujnik jest nie tylko solidnym narzędziem do monitorowania ruchów rotacyjnych, ale także inteligentnym urządzeniem świadomym swojego środowiska operacyjnego.
Charakterystyka:
- Nazwa produktu: Electronic Gyroscope Sensor
- Masa (g): < 290
- Wymiary (mm): 70×70×32
- Temperatura przechowywania (°C): -45 ̊+80
- Czas rozpoczęcia: 5
- Nielinearność współczynnika skali (ppm): ≤ 10
- Technologia: Żyroskop optyczny
- Rodzaj: giroskop
- Zastosowanie: giroskop lotniczy
Parametry techniczne:
| Nie, nie. |
przedmiot testowy |
H |
M |
L |
| 1 |
Wymiary (mm) |
70 × 70 × 32 |
70 × 70 × 32 |
70 × 70 × 32 |
| 2 |
czas rozpoczęcia (okresy) |
5 |
5 |
5 |
| 3 |
Przesunięcie strumienia (°) /h (10s i 100s wygładzania, ustawienia temperatury) |
≤ 0,03 (± 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Przesunięcie strumienia (°) /h (10s wygładzania) -45~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Powtarzalność stronniczości (°) /h |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Współczynnik losowego spaceru(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Nieliniowość współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Powtarzalność współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Temperatura pracy (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Temperatura przechowywania (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Zakres dynamiczny (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Napięcie zasilania (V) |
± 5 |
± 5 |
± 5 |
| 13 |
zużycie energii w stanie stacjonarnym (temperatura pełna) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
masę (g) |
< 290 |
< 290 |
< 290 |
Opis produktu:
Wprowadzenie do czujnika biegłości kąta inercji
Nasz najnowocześniejszy produkt toczujnik biegłości kąta inercjiW związku z tym Komisja uznaje, żeEfekt SagnacaJest przeznaczony przede wszystkim do pomiaru prędkości kątowej obrotu różnych nośników.
Mechanizm techniczny
Podstawowa funkcjonalność obejmuje:cyfrowy obwód wykrywania śluzy zamkniętejTo wyrafinowane obwody aktywnie wyciągają różnicę w długości ścieżki optycznej światła w kierunku wskazówek zegara.Różnicowanie jest spowodowane fizycznym prędkością kątową nośnikaW konsekwencji sygnał napięcia związany z ścieżką optyczną jest starannie modulowany i demodulowany.
Ponadto w urządzeniu zaimplementowany jest solidny system informacji zwrotnej i kontroli w zamkniętym pętli.wykrywanie sygnału prędkości kątowej w czasie rzeczywistym, zapewniając w ten sposób niezawodną i dokładną wydajność w dynamicznych środowiskach.
Cechy i zastosowanie
Czujnik składa się z dwóch połączonych ze sobą części.optyczna jednostka wrażliwa na prędkość kątową, a drugi toModuł wykrywania sygnałuWraz z nimi dostarczają one cennych danych.wzrost kąta jednosiowegoPonadto monitoruje i składa sprawozdania na temattemperatura wewnętrznaurządzenia, co może mieć kluczowe znaczenie dla określonych warunków eksploatacji.
Charakterystyka:
- Nazwa produktu: Electronic Gyroscope Sensor
- Masa (g): < 290
- Powtarzalność współczynnika skali (ppm): ≤ 10
- Zakres dynamiczny (°) /s: ±500
- zużycie energii w stanie stacjonarnym (temperatura pełna) (W): < 4
- Przesunięcie przesunięcia (°) /h (10s gładkość, temperatura stała): ≤0.03
- Technologia: żyroskop światłowodowy
- Typ: żyroskop
- Projekt: żyroskop światłowodowy
Parametry techniczne:
| Nie, nie. |
przedmiot testowy |
H |
M |
L |
| 1 |
Wymiary (mm) |
70 × 70 × 32 |
70 × 70 × 32 |
70 × 70 × 32 |
| 2 |
czas rozpoczęcia (okresy) |
5 |
5 |
5 |
| 3 |
Przesunięcie strumienia (°) /h (10s i 100s wygładzania, ustawienia temperatury) |
≤ 0,03 (± 10 s)
≤ 0,01 ((100s)
|
≤ 0.05 |
≤ 0.3 |
| 4 |
Przesunięcie strumienia (°) /h (10s wygładzania) -45~ + 70°C |
≤ 0.1 |
≤ 0.15 |
≤ 0.5 |
| 5 |
Powtarzalność stronniczości (°) /h |
≤ 0.03 |
≤ 0.05 |
≤ 0.3 |
| 6 |
Współczynnik losowego spaceru(o)/h1/2 |
≤ 0.005 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Nieliniowość współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 8 |
Powtarzalność współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
≤ 50 |
| 9 |
Temperatura pracy (°C) |
-40+70 |
-40+70 |
-40+70 |
| 10 |
Temperatura przechowywania (°C) |
-45+80 |
-45+80 |
-45+80 |
| 11 |
Zakres dynamiczny (°) /s |
± 500 |
± 500 |
± 500 |
| 12 |
Napięcie zasilania (V) |
± 5 |
± 5 |
± 5 |
| 13 |
zużycie energii w stanie stacjonarnym (temperatura pełna) (W) |
< 4 |
< 4 |
< 4 |
| 14 |
masę (g) |
< 290 |
< 290 |
< 290 |

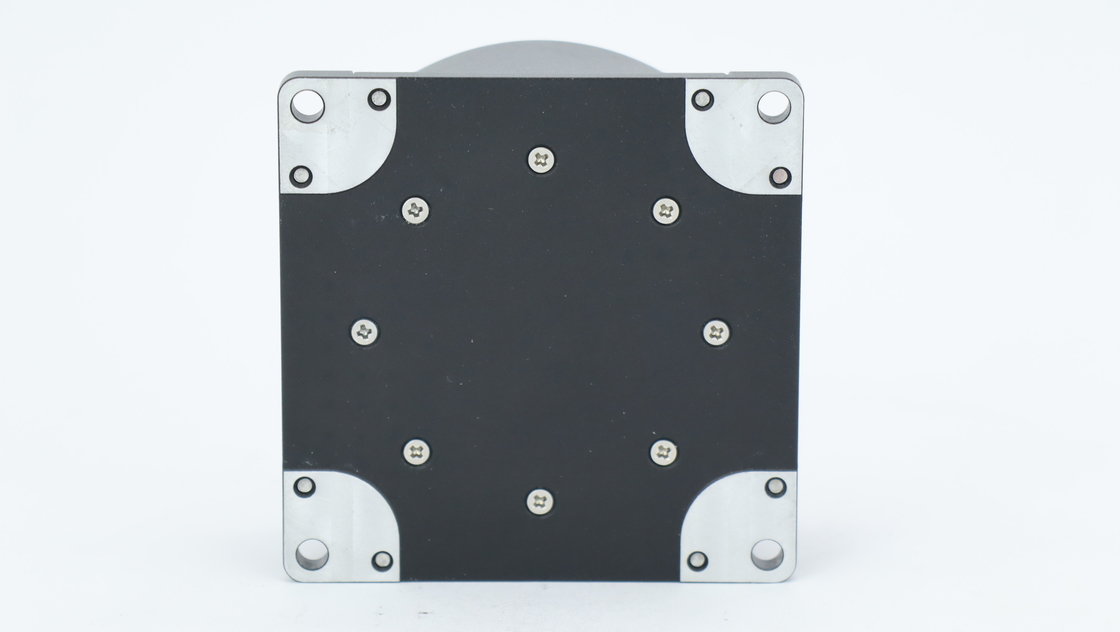

Wymiary:
Zastosowanie:
Zakres zastosowania produktu
Nasz asortyment produktów jest zaprojektowany do różnych zastosowań, przede wszystkim w następujących obszarach:
- Wyroby fotoreaktywne:Idealne do integracji z systemami dźwigów, które wykorzystują technologię fotoelektryczną dla zwiększonej precyzji i kontroli.
- Zastosowanie dźwigów:Idealne do różnego rodzaju operacji żurawi wymagających niezawodnych i wydajnych komponentów.
- Platformy lotnicze:Kompatybilny z platformami pracy w powietrzu, pomagający utrzymać stabilność i kontrolę na podwyższonych wysokościach.
Ponadto nasze produkty mają zastosowanie w następujących sektorach:
- Systemy nawigacyjne inercyjne:Systemy te, kluczowe dla określenia orientacji i pozycji, mają duże korzyści z dokładności i niezawodności naszych produktów.
- Systemy pomiaru inercji:Nasze produkty zwiększają możliwości systemów mierzących prędkość, orientację i siły grawitacyjne.
- Instrumenty optyczne i fotograficzneDokładność naszej linii produktów przyczynia się do wydajności urządzeń fotograficznych i optycznych.
- Urządzenia stabilizujące platformę:Nasze produkty są niezbędne dla systemów wymagających stabilności i zapewniają niezbędne wsparcie dla stabilnej wydajności.
- Instrumenty pomiarowe inercjalne:Nasze produkty są integralnymi elementami instrumentów wykorzystywanych do wykrywania i pomiaru ruchu, przyspieszenia i obrotu.
Wsparcie i usługi:
Witamy w obszarze wsparcia technicznego produktu i usług dla naszego elektronicznego czujnika giroskopu.Nasz dedykowany zespół jest zobowiązany do zapewnienia kompleksowego wsparcia i usług w celu zapewnienia optymalnej wydajności czujnika giroskopuOferujemy szereg usług wsparcia technicznego, które spełniają Państwa wymagania.
Jeśli masz problemy z czujnikiem elektronicznego giroskopu, udostępniamy pomoc w rozwiązywaniu problemów, aby pomóc w diagnozowaniu i rozwiązywaniu typowych problemów.Nasze poradniki krok po kroku i szczegółowe artykuły wsparcia są zaprojektowane, aby pomóc Ci zrozumieć funkcjonalność czujnika i rozwiązać wszelkie Twoje problemy.
Dla tych, którzy potrzebują bardziej szczegółowej pomocy technicznej, nasz ekspert z zespołu wsparcia jest dostępny, aby zapewnić spersonalizowane wskazówki.integracja z innymi urządzeniamiNaszym celem jest upewnienie się, że czujnik działa w najlepszym stanie.
Oprócz rozwiązywania problemów i pomocy technicznej, oferujemy aktualizacje oprogramowania, aby Twój czujnik elektronicznego giroskopu był na bieżąco z najnowszymi funkcjami i ulepszeniami.Regularne aktualizacje mogą poprawić wydajność czujników, wprowadzenie nowych funkcjonalności i poprawa ogólnej niezawodności.
Dostarczamy również kompleksową sekcję FAQ, która obejmuje szeroki zakres tematów związanych z elektronicznym czujnikiem giroskopu.Ten narzędzie jest zaprojektowane w celu szybkiego udzielenia odpowiedzi na najczęściej zadawane pytania i pomóc w uzyskaniu jak największej korzyści z urządzenia.
Jeśli macie jakieś pytania lub potrzebujecie dodatkowej pomocy, możemy zaoferować Państwu wsparcie i usługi najwyższej jakości.Proszę nie wahaj się skontaktować z naszym zespołem wsparcia (z wyłączeniem informacji kontaktowych).
Opakowanie i wysyłka:
Opakowanie produktu:
Czujnik elektronicznego giroskopu jest starannie pakowany w anty-statyczny worek, aby zapobiec uszkodzeniu przez rozładowanie elektrostatyczne.Następnie jest ona wypolerowana wkładkami piankowymi, aby zabezpieczyć i ustabilizować urządzenie w solidnymKażde pudełko jest wyraźnie oznakowane informacjami o produkcie i instrukcjami obsługi w celu zapewnienia bezpieczeństwa i integralności czujnika podczas transportu.
Wysyłka:
Nasz elektroniczny czujnik giroskopiczny jest dostarczany przez zaufanego kuriera dla szybkiej i niezawodnej dostawy.z numerem śledzenia przekazanym klientowi natychmiast po wysłaniuWykonujemy wszelkie środki ostrożności, aby zapewnić, że produkt dotrze do Państwa w idealnym stanie roboczym.
