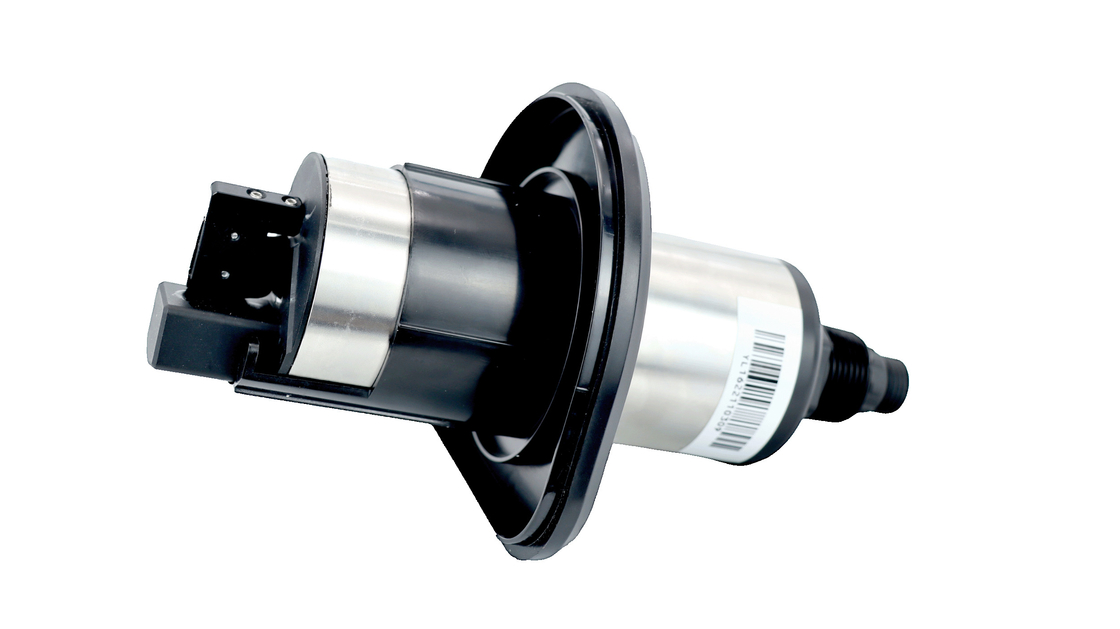

Czujniki jakości wody działające w temperaturze 0-50 stopni dla akwakultury / produkcji przemysłowej

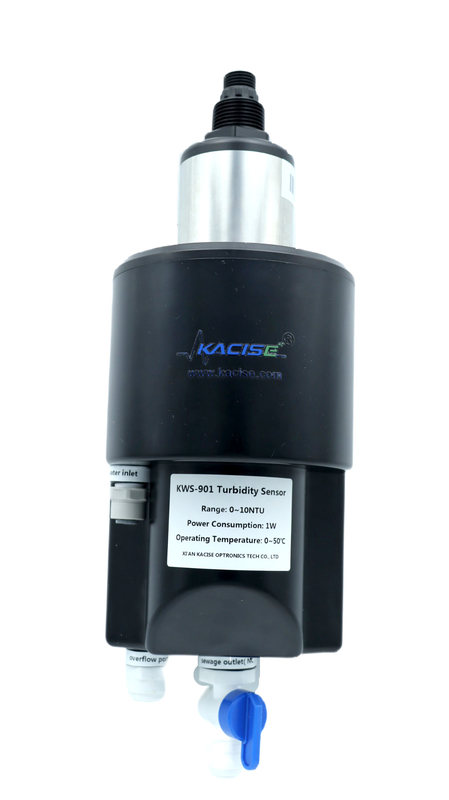

1.Wstęp

Mętnościomierz niskiego zakresu służy do monitorowania jakości wody pitnej online, z bardzo niskim

granica wykrywalności mętności, pomiar o wysokiej precyzji. Sprzęt ma cechy

przez długi czas bez konserwacji, prac oszczędzających wodę i wyjścia cyfrowego. Obsługuje zdalne

monitorowanie danych na platformach chmurowych i telefonach komórkowych oraz komunikacja RS485-Modbus.

może być szeroko stosowany w monitorowaniu online mętności wody wodociągowej, wtórnym zaopatrzeniu w wodę,

woda końcowa z sieci wodociągowej, woda pitna, woda filtrowana membranowo, woda basenowa i woda powierzchniowa.

2.Funkcja

• Granica wykrywalności bardzo niskiego zmętnienia
• badanie o wysokiej dokładności
• Sprzęt nie wymaga konserwacji przez długi czas
• Praca oszczędzająca wodę i wyjście cyfrowe
• Obsługuje zdalne monitorowanie danych na platformach chmurowych i telefonach komórkowych
• Obsługa protokołu RS-485, MODBUS
• Samodzielnie opracowana jednostka pomiarowa odpieniająca, skutecznie eliminująca pęcherzyki wody
• Do czujnika dołączona jest szczoteczka czyszcząca, która umożliwia skuteczne czyszczenie okna świetlnego
• Analizator mętności online wykorzystuje standardową metodę rozpraszania 90°

3.Schemat rozmiarów czujnika

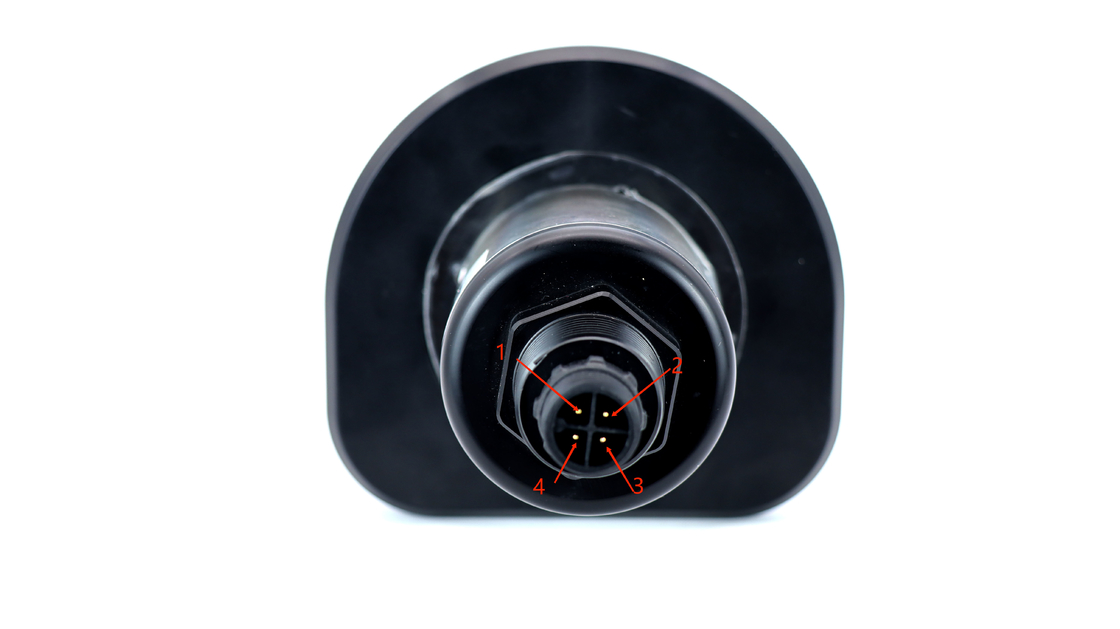

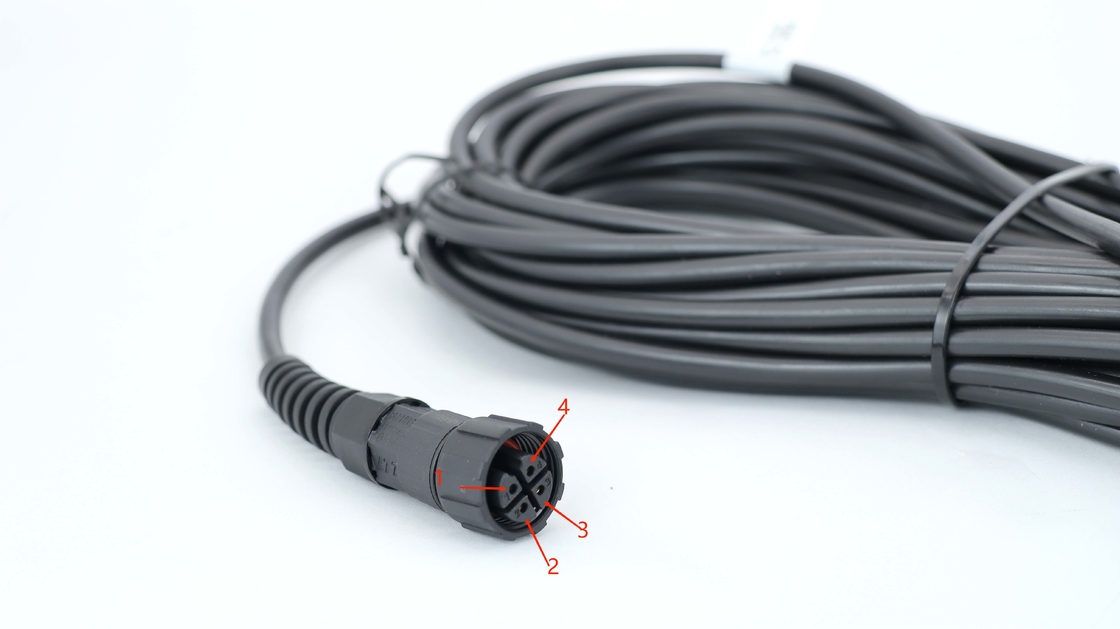

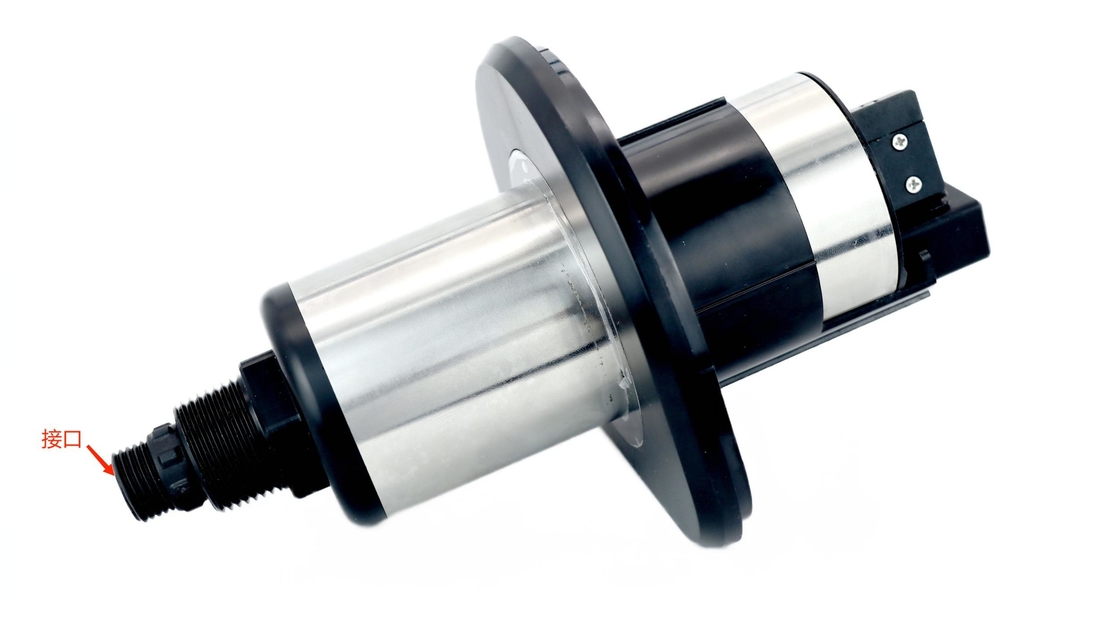

4. Definicja kabla

Przewód ekranowany 4-żyłowy AWG-24 lub AWG-26. Średnica zewnętrzna = 5,5 mm

1, Czerwony — zasilanie (VCC)

2, Biały—485 Data_B (485_B)

3, Zielony—485 Data_A (485_A)

4, Czarny—Uziemienie (GND)

5. Przewód goły — ekran

5. Specyfikacje techniczne

Notatka:

1. Wszystkie powyższe parametry techniczne to dane uzyskane w standardowym środowisku ciekłym.

2. Żywotność czujnika i częstotliwość kalibracji konserwacyjnej zależą od rzeczywistych warunków terenowych.

6. Instalacja i eksploatacja sprzętu

6.1 Tabela konfiguracji

6.2Instrukcje instalacji

6.2.1 Instalacja stała

Wybierz metodę instalacji pokazaną na rysunku (a) lub rysunku (b), aby zamocować płaszczyznę środkową w zależności od

rzeczywiste środowisko instalacji.

                                           (a) Schemat instalacji ściennej (b) Schemat instalacji płyty montażowej (c) Wymiary płyty montażowej

6.2.2 Środki ostrożności podczas instalacji

① Upewnij się, że płyta montażowa jest bezpiecznie zainstalowana;

② Upewnij się, że szczelina cyrkulacyjna jest solidnie zamocowana;

③ Upewnij się, że rury dopływowe wody, przelewowe i kanalizacyjne są zamocowane na swoim miejscu. Dwa

punkty, Trzypunktowy niebieski klips zapinany w celu uniknięcia przecieku.

④ Szczególna uwaga: Zawór spustowy ręczny powinien być zamknięty i otwierany wyłącznie w celu czyszczenia.

i później zamknięte.

6.3 Zaopatrzenie w wodę

(1) Odprowadź wodę

Otwórz przełącznik wlotowy, sprawdź i wyreguluj „regulator przepływu”, tak aby natężenie przepływu wlotowego było

utrzymywane w zakresie wymagań indeksowych;

Sprawdź, czy zawór ręczny odpływu ścieków jest zamknięty, otwórz górną pokrywę zaworu przepływu

zbiornik i sprawdź, czy w urządzeniu mieszkowym występuje początkowy przepływ. Jeśli jest bieżąca woda, to

jest normalne, a jeśli nie ma bieżącej wody lub jej przepływ jest bardzo powolny, należy sprawdzić, czy wlot

urządzenie regulujące przepływ wody jest ustawione normalnie.

(2)Sprawdź funkcję magazynowania wody

Otwórz górną pokrywę, a komora cylindra w środku basenu przepływowego to zbiornik na wodę

basen do przechowywania i pomiaru. Sprawdź, czy woda jest normalnie przechowywana i poziom cieczy

unosi się powoli, aż wyleje się z pozostałej części ust. Jednocześnie sprawdź, czy nie ma

są zanieczyszczenia i pozostałości w basenie pomiarowym za pomocą sprzętu oświetleniowego, takiego jak

latarka. Jeśli znajdują się tam zanieczyszczenia, usuń je przed ponownym przechowywaniem wody.

(3) Zainstaluj sondę mętności

Włóż czujnik mętności do górnej pokrywy i przykręć go do gniazda karty górnej pokrywy, a następnie

włóż całość do basenu przepływowego i zrób górną pokrywę blisko pokrywy basenu przepływowego.

(4)Włącz zasilanie

Po zakończeniu powyższego procesu można włączyć czujnik i wykonać pomiar za pomocą akwizycji

protokół, nadajnik, itp.

6.4 Kalibracja

Czujnik mętności można zainstalować i używać bezpośrednio, bez konieczności przeprowadzania drugiej kalibracji

dla pierwszej instalacji. Jeśli klient tego potrzebuje lub przesunięcie danych zostanie znalezione w późniejszym

konserwacja, nasza firma sugeruje użycie wody z kranu jako próbki wody do pomiaru jednopunktowego

kalibrację i parametry kalibracji można zapisać za pomocą naszego komputera hosta lub w

forma rejestru protokołu komunikacyjnego.

7. Harmonogram i metody konserwacji

7.1 Cykl konserwacji

Czystość jest bardzo ważna dla utrzymania dokładnych odczytów.

7.1.1 Sprawdź, czy zasilanie jest prawidłowe

Napięcie zasilania to prąd stały, wartość napięcia wynosi 12–24 V DC, a napięcie jest stabilne

7.1.2 Upewnij się, że dopływ wody jest prawidłowy

Z rury leci woda;

Woda dopływająca może wpływać do zbiornika cyrkulacyjnego;

Brak przelewania się wody na wlocie zbiornika cyrkulacyjnego.

7.1.3 Sprawdź, czy drenaż jest płynny

Na podstawie ustalenia, że ​​dopływająca woda jest normalna, należy określić poziom cieczy w obiegu

zbiornik jest w normie i nie ma przelewania się wody:

Sprzęt inspekcyjny (płyta tylna, płyta montażowa, wewnętrzny kanał cyrkulacyjny) – czy jest w nim woda,

jeśli istnieje woda, która istniała przed sytuacją wodną, ​​przyczyny tego zjawiska są dwie,

jedno to ciśnienie wody, woda bezpośrednio z zbiornika cyrkulacyjnego przelewa się, drugie to słabe

drenaż powodujący wyciek wody ze zbiornika cyrkulacyjnego, jeśli możemy wykluczyć, że ciśnienie wody jest zbyt wysokie

duży, słaby drenaż.

7.2 Konserwacja sondy

7.2.1 Wyczyść czujnik

Wyłącz miernik, wyjmij czujnik ze szczeliny przepływu i wyczyść czujnik.

Podczas czyszczenia otworu świetlnego należy czyścić go wacikiem, najlepiej bawełnianym

wacik nasączony alkoholem. Jeśli na miejscu nie ma alkoholu, użyj suchego wacika, jeśli nie, użyj papierowego wacika

ręcznik.

7.2.2 Sprawdź źródło światła

Włącz czujnik. Po przejściu w stan pomiaru, wyrównaj port optyczny czujnika

z białą ścianą. Zwykle można zaobserwować przerywane czerwone plamy z czujnika podobne do

Wskaźniki laserowe i jasność postrzegana gołym okiem nie powinny być mniejsze od jasności

Wskaźniki laserowe. Typowe stany usterek źródeł światła to:

a)Brak zmian i brak emisji światła po włączeniu zasilania;

b) Czerwona plamka jest ciemna, znacznie mniej jasna niż wskaźnik laserowy;

c) Po potwierdzeniu, że otwór świetlny czujnika jest wolny od plam wodnych, pojawiają się czerwone plamy

emitowane, a nie skoncentrowane, czerwone, jasne punkty.

W przypadku awarii źródła światła czujnik można wyjąć ze szczeliny przepływowej i odesłać do

producenta w celu naprawy i kalibracji. Przed ponownym włożeniem czujnika do gniazda przepływu, należy

konieczne jest wyłączenie urządzenia; Po umieszczeniu go w gnieździe cyrkulacyjnym należy go lekko nacisnąć

ręką, aby upewnić się, że jest włożony na miejsce i nie jest przechylony. Możesz obserwować, czy

czujnik jest umieszczony z boku instrumentu.

7.2.3 Czyszczenie zbiornika cyrkulacyjnego

Za pomocą szczotki do rur wyczyść zbiornik przepływowy i upewnij się, że dno i ściany boczne zbiornika są czyste.

bez widocznego osadu.

7.2.4 Sprawdzanie stanu działania

Po zakończeniu powyższych prac konserwacyjnych można przystąpić do rutynowych prac pomiarowych, np. pomiaru poboru wody

i można ponownie rozpocząć zbieranie danych sondą oraz weryfikację, np. wartości pomiaru

porównanie i kalibrację jednopunktową można przeprowadzić zgodnie z wymaganiami terenowymi.

8. Rozwiązywanie problemów

Tabela 5-1 przedstawia listę objawów, możliwych przyczyn i zalecanych rozwiązań typowych problemów

napotkane z Turbidimeterem Niskiego Zakresu. Jeśli twój objaw to no lis lub żaden z

Jeśli chcesz rozwiązać swój problem, skontaktuj się z nami.

Tabela 5-1 Lista najczęściej zadawanych pytań

9. Opis gwarancji

(1) Okres gwarancji wynosi 1 rok (bez materiałów eksploatacyjnych).

(2) Niniejsze zapewnienie jakości nie obejmuje następujących przypadków.

① Z powodu siły wyższej, klęsk żywiołowych, niepokojów społecznych, wojny (wypowiedzianej lub niewypowiedzianej),

terroryzm, wojna lub szkody spowodowane jakimkolwiek przymusem rządowym.

②Uszkodzenia spowodowane niewłaściwym użytkowaniem, zaniedbaniem, wypadkiem lub nieprawidłową aplikacją i instalacją.

③Opłaty za przesyłkę zwrotną towaru do naszej firmy.

④Opłaty za przesyłkę ekspresową lub przyspieszoną części lub produktów objętych

gwarancja.

⑤Podróżuj w celu wykonania napraw gwarancyjnych na miejscu.

(3) Niniejsza gwarancja obejmuje całą treść gwarancji udzielanej przez naszą firmę na jej produkty.

① Niniejsza gwarancja stanowi ostateczne, kompletne i wyłączne oświadczenie warunków gwarancji, a żadna osoba ani agent nie jest upoważniony do ustanawiania innych gwarancji w imieniu

nasza firma.

② Środki zaradcze w postaci naprawy, wymiany lub zwrotu płatności, jak opisano powyżej, są następujące:

wyjątkowych przypadków, które nie naruszają niniejszej gwarancji, oraz środków zaradczych w postaci wymiany lub zwrotu

płatności dotyczą naszych produktów. Na podstawie ścisłej odpowiedzialności lub innej teorii prawnej, nasze

Firma nie ponosi odpowiedzialności za jakiekolwiek inne szkody spowodowane wadliwym produktem lub zaniedbaniem

operacji, w tym wszelkich późniejszych uszkodzeń mających związek przyczynowy z tymi warunkami.

10.Protokóły komunikacyjne

Protokół komunikacyjny RS485 wykorzystuje protokół komunikacyjny MODBUS, a czujniki są

wykorzystywani jako niewolnicy.

Format bajtów danych.

Odczyt i zapis danych (standardowy protokół MODBUS)

Domyślny adres to 0x01, adres można zmienić za pomocą rejestru

10.1 Odczyt danych

Wywołanie hosta (szesnastkowe)

01 03 00 00 00 01 84 0A

Odpowiedź niewolnika (szesnastkowa)

01 03 02 00 xx xx xx xx

10.2 Zapisywanie danych

Wywołanie hosta (szesnastkowe)

01 10 1B 00 00 01 02 01 00 0C C1

Odpowiedź niewolnika (szesnastkowa)

01 10 1B 00 00 01 07 2D

10.3 Obliczanie sumy kontrolnej CRC

(1) Ustaw wstępnie jeden rejestr 16-bitowy jako szesnastkowy FF (tj. same jedynki) i nazwij ten rejestr CRC

rejestr.

(2) Izo-orowanie pierwszych 8-bitowych danych binarnych (pierwszego bajtu informacji komunikacyjnej)

ramkę) z 8 dolnymi bitami 16-bitowego rejestru CRC i umieszczeniem wyniku w rejestrze CRC,

pozostawiając górne 8 bitów danych bez zmian.

(3) Przesuń zawartość rejestru CRC o jeden bit w prawo (w stronę niższą), aby wypełnić

najwyższy bit z 0 i sprawdź przesunięty bit po przesunięciu w prawo.

(4) Jeżeli przesunięty bit wynosi 0: powtórz krok 3 (ponownie przesuń o jeden bit w prawo); jeżeli przesunięty bit wynosi 1, CRC

zarejestruj i wielomian A001 (1010 0000 0000 0001) dla izo-lub.

(5) Powtarzaj kroki 3 i 4, aż przesunięcie w prawo zostanie wykonane 8 razy, tak aby całe 8-bitowe dane zostały

przetworzone w całości.

(6) Powtórz kroki od 2 do 5 dla następnego bajtu ramki informacyjnej komunikacji.

(7) Zamień bajty wysokie i niskie 16-bitowego rejestru CRC uzyskanego po wszystkich bajtach tego rejestru.

Ramka informacji komunikacyjnej została obliczona zgodnie z powyższymi krokami.

(8)Ostateczną zawartość rejestru CRC uzyskuje się w następujący sposób: kod CRC.

10.4 Tabela rejestrów

10.5 Algorytmy konwersji dla liczb zmiennoprzecinkowych

10.5.1 Konwersja liczb zmiennoprzecinkowych na liczby szesnastkowe

Krok 1: Konwertuj reprezentację zmiennoprzecinkową liczby 17,625 na binarną reprezentację zmiennoprzecinkową

Najpierw znajdź binarną reprezentację części całkowitej

17 = 16 + 1 = 1×2⁴+ 0×2³+ 0×2²+ 0×2¹+ 1×2⁰

Tak więc binarna reprezentacja części całkowitej 17 to 10001B

Następnie znajdź binarną reprezentację części ułamkowej

0,625 = 0,5 + 0,125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

Tak więc binarna reprezentacja części dziesiętnej 0,625 to 0,101B

Tak więc liczba zmiennoprzecinkowa w postaci binarnej dla 17,625 wyrażona w postaci zmiennoprzecinkowej to 10001,101B

Krok 2: Przesuń, aby znaleźć wykładnik.

Przesuń 10001,101B w lewo, aż pozostanie tylko jedno miejsce przed przecinkiem dziesiętnym, aby uzyskać 1,0001101B, a 10001,101B = 1,0001101 B x 2⁴. Tak więc część wykładnicza wynosi 4, która po dodaniu do 127 staje się 131, którego reprezentacja binarna to 10000011B

Krok 3: Oblicz liczbę końcową

Usunięcie 1 przed przecinkiem dziesiętnym z 1.0001101B daje liczbę końcową 0001101B (ponieważ 1 przed przecinkiem dziesiętnym musi być 1, IEEE określa, że ​​należy zapisać tylko tę po przecinku dziesiętnym). Ważna uwaga dotycząca 23-bitowych liczb końcowych: pierwszy bit (tj. ukryty bit) nie jest kompilowany. Ukryty bit to bit po lewej stronie separatora, który zwykle jest ustawiony na 1 i pomijany.

Krok 4: Definicja bitu symbolu

Liczba dodatnia ma cyfrę znaku równą 0, a liczba ujemna ma cyfrę znaku równą 1, więc 17,625 ma cyfrę znaku równą 0.

Krok 5: Konwersja na liczbę zmiennoprzecinkową

1 znak cyfry + 8 cyfr wykładnika + 23 cyfry mantysy

0 10000011 000110100000000000000000B (odpowiadające 0x418D0000 w systemie szesnastkowym)

10.5.2 Konwersja liczb szesnastkowych na liczby zmiennoprzecinkowe

Krok 1: Konwertuj liczbę szesnastkową 0x427B6666 na liczbę zmiennoprzecinkową binarną 0100 0010 0111 1011 0110 0110 0110 0110 0110B na bity znaku, wykładnika i mantysy 0 10000100 11110110110110011001100110b

1 znak cyfry + 8-cyfrowy wykładnik + 23-cyfrowa mantysa

Bit znaku S:

Bit indeksu E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

Ostatnia cyfra M: 11110110110011001100110B = 8087142

Krok 2: Obliczanie liczb zmiennoprzecinkowych

D = (-1)⁵×(1,0=M/2²³) ×2^E-127

= (-1)⁰×(1,0+8087142/2²³) ×2^132-127

= 1 x 1,964062452316284 x 32

= 62,85
