Opis produktu:
Urządzenie to służy jako czujnik biegłości kąta inercji wykorzystujący efekt optyczny Sagnaca do pomiaru prędkości kątowej obrotu nośnika wzdłuż jego czułej osi.Wykorzystanie cyfrowego obwodu wykrywania zamkniętej pętli, wyciąga różnicę ścieżki optycznej spowodowaną zewnętrzną fizyczną prędkością kątową w kierunku wskazówek zegara.wdrożone są informacje zwrotne i sterowanie zamkniętą pętlą, umożliwiające wykrywanie sygnałów prędkości kątowej w czasie rzeczywistym.
Funkcja: Produkt ten składa się z dwóch części: optycznej jednostki czułej na prędkość kątową i detekcji sygnału, dostarczającej informacji o wzroście kąta jednomiernego i informacji o temperaturze wewnętrznej.
Zakres zastosowania: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

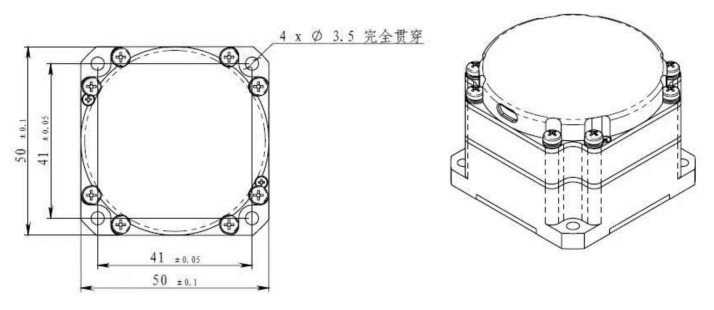

Tryb instalacji 1. Rozmiar: 50X50X32

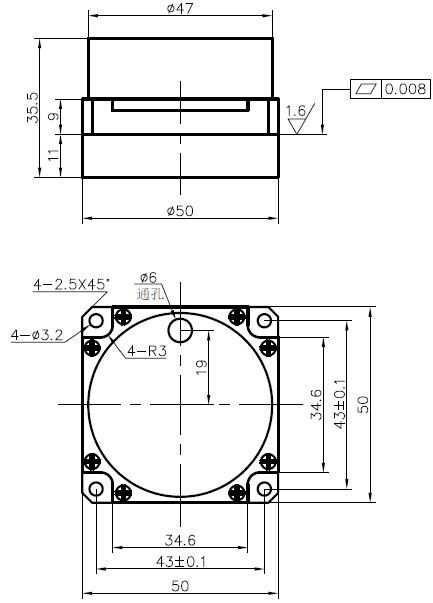

Tryb instalacji: 2 wymiar: 50X50X36
Parametry techniczne:
| Nie, nie. |
przedmiot testowy |
H |
L |
| 1 |
Wymiary (mm) |
50 × 50 × 36 |
50 × 50 × 36 |
| 2 |
czas rozpoczęcia (okresy) |
5 |
5 |
| 3 |
Przesunięcie przesunięcia (°) /h (10s gładkość, temperatura ustawiona) |
≤ 0.1 |
≤ 0.3 |
| 4 |
Przesunięcie strumienia (°) /h (10s gładko) -45~ + 70°C |
≤ 0.3 |
≤ 0.5 |
| 5 |
Powtarzalność stronniczości (°) /h |
≤ 0.05 |
≤ 0.1 |
| 6 |
Współczynnik losowego spaceru(o)/h1/2 |
≤ 0.01 |
≤ 0.02 |
| 7 |
Nieliniowość współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
| 8 |
Powtarzalność współczynnika skali (ppm) |
≤ 10 |
≤ 20 |
| 9 |
Temperatura pracy °C |
-45+70 |
-45+70 |
| 10 |
Temperatura przechowywania (°C) |
-50+80 |
-50+80 |
| 11 |
Zakres dynamiczny (°) /s |
± 900 |
± 900 |
| 12 |
Napięcie zasilania (V) |
+5 |
+5 |
| 13 |
zużycie energii w stanie stacjonarnym (temperatura pełna) (W) |
< 4 |
< 4 |
| 14 |
masę (g) |
< 130 |
< 130 |
