Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
certificate of explosion-proof, CE
Numer modelu:

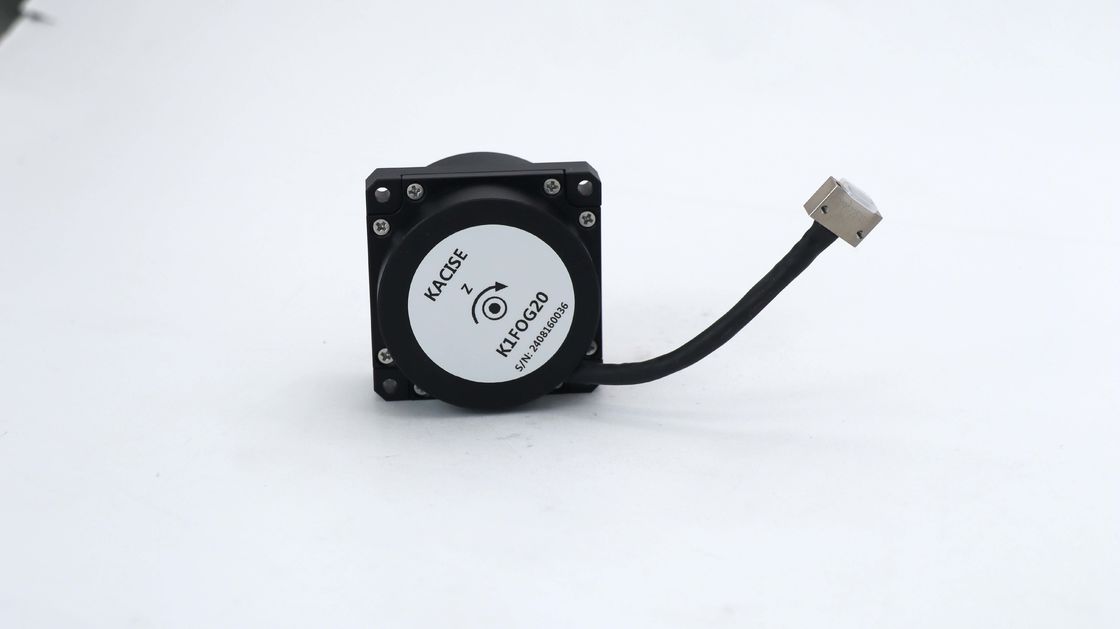

K1FOG20
Urządzenie to pełni funkcję bezwładnościowego czujnika kąta, wykorzystującego optyczny efekt Sagnaca do pomiaru prędkości kątowej obrotu nośnika wzdłuż jego czułej osi. Wykorzystując cyfrowy obwód detekcji w zamkniętej pętli, wyodrębnia różnicę ścieżki optycznej spowodowaną zewnętrzną fizyczną prędkością kątową w kierunku zgodnym z ruchem wskazówek zegara. Poprzez modulację i demodulację napięcia sygnału ścieżki optycznej realizowane jest sprzężenie zwrotne i sterowanie w pętli zamkniętej, umożliwiające wykrywanie w czasie rzeczywistym sygnałów prędkości kątowej.
Funkcja: Ten produkt składa się z dwóch części: optycznej jednostki czułej na prędkość kątową i detekcji sygnału, dostarczającej informacji o jednoosiowym przyroście kąta i informacji o temperaturze wewnętrznej.
Zakres zastosowania: Produkty nadają się głównie do fotoelektrycznego dźwigu / dźwigu / platformy latającej / nawigacji inercyjnej / inercyjnego systemu pomiarowego / przyrządu optycznego / fotograficznego / urządzenia do stabilizacji platformy / inercyjnego przyrządu pomiarowego i innych zastosowań.

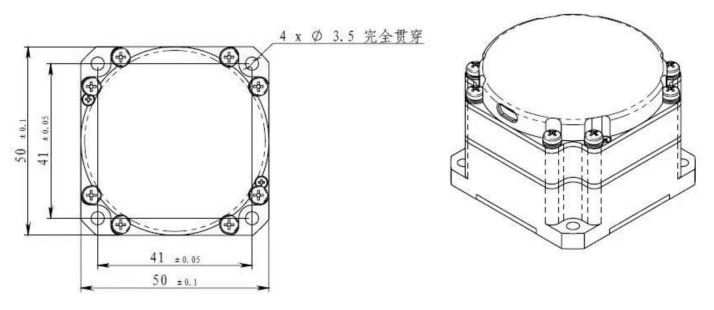

Tryb instalacji 1. Rozmiar: 50X50X32

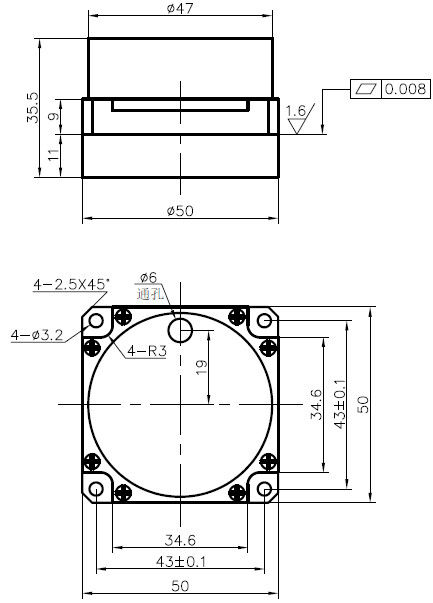

Tryb instalacji: 2. wymiar: 50X50X36
| Sn# | element testowy | H | L |
|---|---|---|---|
| 1 | Wymiary (mm) | 50*50*36 | 50*50*36 |
| 2 | czas rozpoczęcia | 5 | 5 |
| 3 | Dryft odchylenia (°) / h (płynność 10 s, stała temperatura) | ≤0,1 | ≤0,3 |
| 4 | Dryf odchylenia (°) / h (płynnie 10 s) -45 ~ + 70 ℃ | ≤0,3 | ≤0,5 |
| 5 | Powtarzalność odchylenia (°) / godz | ≤0,05 | ≤0,1 |
| 6 | Losowy współczynnik spaceru(º)/H1/2 | ≤0,01 | ≤0,02 |
| 7 | Nieliniowość współczynnika skali (ppm) | ≤10 | ≤20 |
| 8 | Powtarzalność współczynnika skali (ppm) | ≤10 | ≤20 |
| 9 | Temperatura pracy ℃ | -45～+70 | -45～+70 |
| 10 | Temperatura przechowywania (℃) | -50～+80 | -50～+80 |
| 11 | Zakres dynamiki (°) / s | ±900 | ±900 |
| 12 | Napięcie zasilania (V) | +5 | +5 |
| 13 | Pobór mocy w stanie ustalonym (w pełnej temperaturze) (W) | <4 | <4 |
| 14 | waga (g) | ＜130 | ＜130 |
Wszystkie elektroniczne czujniki żyroskopowe należy pakować i wysyłać zgodnie z następującymi wytycznymi:
