Opis produktu

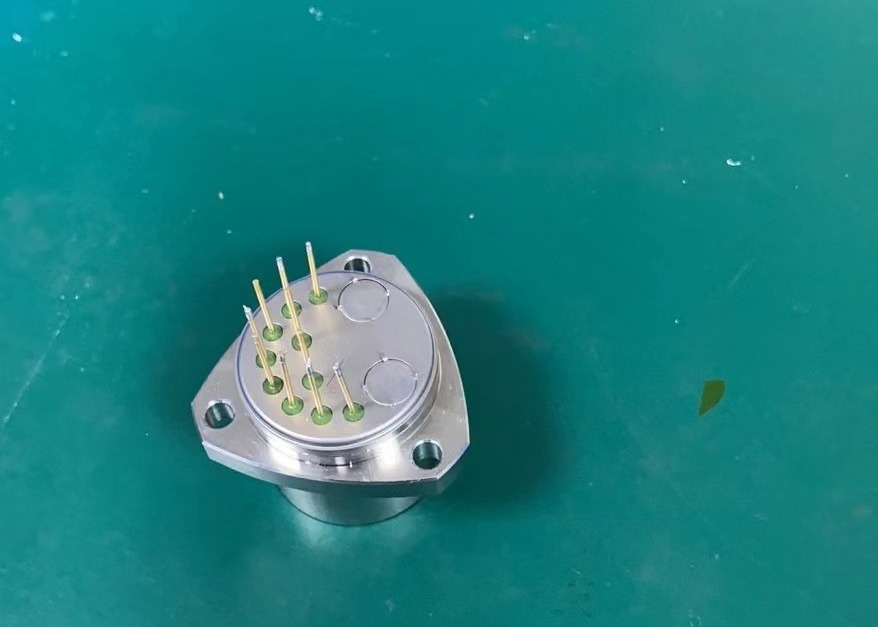

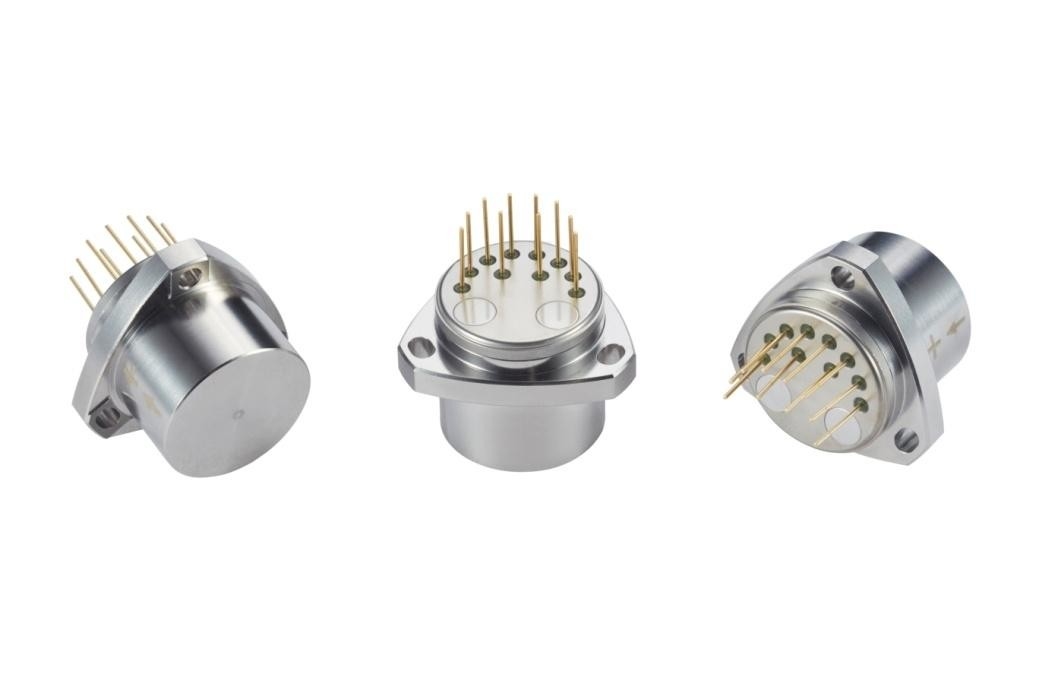

Kwarcowy elastyczny akcelerometr serii KSJB5 to czujnik średniej precyzji o wyjątkowej kompaktowej konstrukcji.wydajność dynamicznej reakcjiTen wszechstronny czujnik jest idealny zarówno do badań statycznych, jak i dynamicznych i służy jako standardowy czujnik drgań i nachylenia.
Produkt ten posiada charakterystyczną konstrukcję konstrukcyjną i wykorzystuje specjalistyczny obwód. Prąd wyjściowy produktu utrzymuje liniowy związek z siłą lub przyspieszeniem.Użytkownicy mogą osiągnąć wysoką precyzję wyjścia poprzez wybór odpowiedniej odporności próbkowania poprzez obliczeniaPonadto oferuje wygodę zintegrowanego czujnika temperatury, umożliwiając użytkownikom kompensowanie wartości przesunięć i współczynników skali,skuteczne zminimalizowanie wpływu temperatury otoczenia na podstawie ich szczególnych wymagań.
1Rozmiar zarysu i definicja szpilki JB5-A
2Rozmiar zarysu i definicja szpilki JB5-B
3Rozmiar zarysu i definicja szpilki JB5-C
Definicja szpilki:
1, Wyjście sygnału
2, powietrze
3, moc -15V
4, moc +15V
5, zasilanie i sygnał naziemny
6, 7, 8, puste
9, -9V lub pt1000
10, +9V lub pt1000
Parametry techniczne
| Liczba |
Parametry |
KSJB5-01 |
KSJB5-02 |
KSJB5-03 |
| 1 |
Zakres |
± 50 g |
± 50 g |
± 50 g |
| 2 |
współczynnik rozdzielczości |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
wartość odchylenia K0/K1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
współczynnik skali K1 |
10,111,3 mA/g |
10,111,3 mA/g |
10,111,3 mA/g |
| 5 |
Współczynnik nieliniowy drugiego rzędu K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
odchylenia wartości syntezy powtarzalności σK0(1σ, jeden miesiąc) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Zintegrowana powtarzalność współczynnika skali σK1/K1(1σ, jeden miesiąc) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Kompleksowa powtarzalność współczynników nieliniowych K2/K1(1σ, jeden miesiąc) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Kompleksowa powtarzalność współczynników nieliniowych K2/K1(1σ, jeden miesiąc) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
wartość odchylenia Współczynnik temperatury ((Średnia wartość całej strefy temperatury) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Hałas ((Oporność próbkowania wynosi 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 12 |
szerokość pasma |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Błąd w naprawie drgań |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
< 30 μg/g2rms (50-500 Hz) |
| 14 |
Przypadkowe wibracje |
20g@20-2000Hz |
20g@20-2000Hz |
20g@20-2000Hz |
| 15 |
strajk |
250 g 4,5 ms |
250 g 4,5 ms |
250 g 4,5 ms |
| 16 |
błąd instalacji |
< 1500 μrad |
< 1500 μrad |
< 1500 μrad |
| 17 |
Zakres temperatury pracy |
-55 ≈ 96°C |
-55 ≈ 96°C |
-55 ≈ 96°C |
| 18 |
Zasilanie |
±13 ~±18V |
±13 ~±18V |
±13 ~±18V |
| 19 |
Konsumpcja bieżąca |
< 20 mA |
< 20 mA |
< 20 mA |
| 20 |
Czujnik temperatury |
Użytkownik dostosowuje |
Użytkownik dostosowuje |
Użytkownik dostosowuje |
| 21 |
masę |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Średnica montażu |
F25 mm |
F25,3 mm |
F25 mm |
| 23 |
Materiały ze skorup |
Wyroby z stali nierdzewnej serii 300 |
Wyroby z stali nierdzewnej serii 300 |
Wyroby z stali nierdzewnej serii 300 |
Uwaga:
1- współczynnik skali jest dostosowywany zgodnie z wymaganiami użytkownika;
2Czujnik temperatury: podzielony na AD590, pt1000, 18B20,
3. Cykl badań: podzielony na 1 miesiąc, 3 miesiące, 6 miesięcy, 12 miesięcy, zgodnie z wymaganiami użytkownika w zakresie badań;
4. Instalacja zgodnie z wymaganiami użytkownika; wymiary mogą być nieznacznie dostosowywane zgodnie z wymaganiami użytkownika, a inne wymagania testowe mogą być wykonywane zgodnie z wymaganiami klienta.
Wnioski
Kacise KSJB5 jest idealny do sterowania ruchem i monitorowania siły grawitacyjnej w różnych zastosowaniach.w tym motoryzacyjnyJest również odpowiedni dla różnych środowisk, w tym zastosowań o niskiej temperaturze, wysokiej temperaturze, wysokim przyspieszeniu i wibracjach.Kacise KSJB5 jest niezawodnym i wydajnym urządzeniem, które może być użyte do dokładnego pomiaru i monitorowania siły grawitacyjnej i ruchu.
Wsparcie i usługi
Nasz zespół wsparcia technicznego jest dostępny 24 godziny na dobę, aby odpowiedzieć na wszelkie pytania dotyczące czujnika akcelerometru.Zapewniamy kompleksową pomoc w rozwiązywaniu problemów, wraz z poradnikami online i dokumentacją, aby pomóc w uzyskaniu jak największej korzyści z czujnika akcelerometru.Oferujemy również regularne aktualizacje oprogramowania, aby upewnić się, że czujnik akcelerometru jest aktualny i gotowy do wszelkich nowych funkcji lub poprawek błędów.
Nasze doświadczone technicy mogą przyjechać do Państwa lokalizacji, aby zainstalować i skonfigurować urządzenie.oraz zapewnić bieżące utrzymanie i wsparcieW razie potrzeby zapewniamy również zdalne wsparcie, dzięki czemu możemy szybko zdiagnozować i rozwiązać problemy zdalnie.
W Accelerometer Sensor, zadowolenie klientów jest naszym priorytetem.aby mogli jak najlepiej wykorzystać czujnik akcelerometru.
Opakowanie i wysyłka
Opakowanie i wysyłka czujnika akcelerometru
Czujnik akcelerometru musi być opakowany z następujących materiałów:
- Czujnik akcelerometru
- Instrukcja obsługi
- Wstawki z pianki ochronnej
- Silne kartony faliste
- Łagodna etykieta wysyłki
Wszystkie elementy należy umieścić w kartonie falistym, które następnie należy mocno uszczelnić.Na zewnątrz pudełka należy umieszczać delikatną etykietę wysyłki, aby ostrzec obsługujących zawartośćNastępnie pudełko powinno zostać wysłane za pośrednictwem wiarygodnej usługi kurierskiej, która oferuje śledzenie i ubezpieczenie.
