Zmniejszone, wysokiej precyzji, duża liczba akcelerometrów pilotażowych inercyjnych do użytku wojskowego

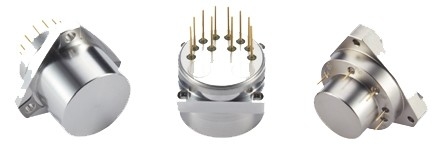

Serial KSJB3 elastyczny akcelerometr kwarcowy to mały, wysokiej precyzji, duża liczba akcelerometrów poziomu żeglugi inercyjnej wojskowej, produkt ma doskonałą długoterminową stabilność, powtarzalność,wydajność wyjściowa, zdolność adaptacji do środowiska i wysoka niezawodność oraz inne cechy, mogą być stosowane do badań statycznych mogą być stosowane do badań dynamicznych,jest również standardowym czujnikiem drgań i czujnikiem nachylenia.
Produkt przyjmuje unikalną miniaturyzowaną konstrukcję i proces pakowania, prąd wyjściowy oraz siła lub przyspieszenie są liniowe,użytkownik może wybrać odpowiednią odporność próbkowania poprzez obliczenieWbudowany czujnik temperatury może być wykorzystany do kompensowania wartości przesunięcia i współczynnika skali w celu zmniejszenia wpływu temperatury otoczenia zgodnie z potrzebami użytkownika.
Zastosowania: pomiar inercji wojskowego systemu nawigacji inercyjnej oraz próba izolacji drgań i próba nachylenia precyzyjnych instrumentów i urządzeń w przemyśle lotniczym, lotniczym, statkach,broń i inne dziedziny.

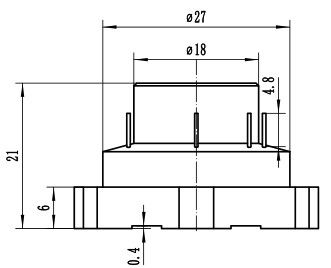

1.Równomiary kołnierzy kwadratowych
Definicja szpilki:
1, Wyjście sygnału
2, powietrze
3, moc -15V
4, moc +15V
5, zasilanie i sygnał naziemny
6, 7, 8, puste
9, -9V lub pt1000
10, +9V lub pt1000

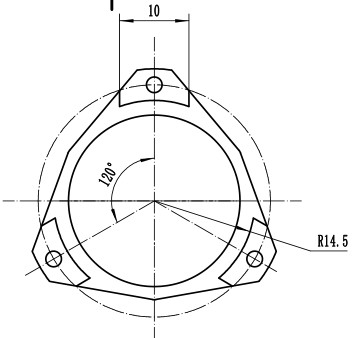

2.Rozmiary trójkątnej kołnierza
3.Rozmiary obrotowego trójkąta
parametry techniczne:
| Liczba |
Parametry |
KSJB3-01 |
KSJB3-02 |
KSJB3-03 |
| 1 |
Zakres |
± 60 g |
± 60 g |
± 60 g |
| 2 |
Wartość progowa |
5 μg |
5 μg |
5 μg |
| 3 |
wartość odchyleniaK0/K1 |
≤ ± 5 mg |
≤ ± 7 mg |
≤ ± 5 mg |
| 4 |
współczynnik skali K1 |
10,0±0,2 mA/g |
10,0±0,2 mA/g |
00,6±0,2 mA/g |
| 5 |
Współczynnik nieliniowy drugiego rzędu K2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 godziny krótkoterminowa stabilność |
≤ 10 μg |
≤ 20 μg |
≤ 20 μg |
| 7 |
1 g 4 godziny stabilność krótkoterminowa |
≤ 10 ppm |
≤ 20 ppm |
≤ 20 ppm |
| 8 |
odchylenia wartości syntezy powtarzalności σK0(1σ, jeden miesiąc) |
≤ 15 μg |
≤ 50 μg |
≤ 50 μg |
| 9 |
Zintegrowana powtarzalność współczynnika skali σK1/K1(1σ, jeden miesiąc) |
≤ 15 ppm |
≤ 50 ppm |
≤ 50 ppm |
| 10 |
Kompleksowa powtarzalność współczynników nieliniowychK2/K1(1σ, jeden miesiąc) |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
wartość odchylenia Współczynnik temperatury ((Średnia wartość całej strefy temperatury) |
≤ ± 15 μg /°C |
≤ ± 50 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Współczynnik skali Współczynnik temperatury ((Średnia wartość całej strefy temperatury) |
≤ ± 15 ppm /°C |
≤ ± 80 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Hałas ((Oporność próbkowania wynosi 840Ω) |
≤ 5mv |
≤ 8,4 mv |
≤ 8,4 mv |
| 14 |
Naturalna częstotliwość |
350-800 Hz |
350-800 Hz |
350-800 Hz |
| 15 |
szerokość pasma |
800-2500 Hz |
800-2500 Hz |
800-2500 Hz |
| 16 |
Przypadkowe wibracje |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
10 g ((20-2000 Hz) |
| 17 |
strajk |
150 g,40,5 ms, 1/2 sin |
150 g,40,5 ms, 1/2 sin |
150 g,40,5 ms, 1/2 sin |
| 18 |
Zakres temperatury pracy |
-55°C+85°C |
-55°C+85°C |
-55°C+85°C |
| 19 |
Zakres temperatury przechowywania |
-60~+120°C |
-60~+120°C |
60~+120°C |
| 20 |
Zasilanie |
±12~±15V |
±12~±15V |
±12~±15V |
| 21 |
Konsumpcja bieżąca |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Czujnik temperatury |
Użytkownik dostosowuje |
Użytkownik dostosowuje |
Użytkownik dostosowuje |
| 23 |
wymiar |
F18.2X23mm |
F18.2X23mm |
F18.2X23mm |
| 24 |
masę |
≤ 30 g |
≤ 30 g |
≤ 30 g |
Uwaga:
1- współczynnik skali jest dostosowywany zgodnie z wymaganiami użytkownika;
2czujnik temperatury: podzielony na AD590, pt1000, 18B20,
3. Cykl badań: podzielony na 1 miesiąc, 3 miesiące, 6 miesięcy, 12 miesięcy, zgodnie z wymaganiami użytkownika w zakresie badań;
4. Zgodnie z wymaganiami instalacji użytkownika; wymiary mogą być nieznacznie dostosowywane zgodnie z wymaganiami użytkownika,i inne wymagania dotyczące badań mogą być wykonywane zgodnie z wymaganiami klienta.
