Opis produktu

Wysokiej precyzji akcelerometry nawigacyjne inercyjne do dużej liczby zastosowań mają wysoką stabilność

Akcelerometr elastyczny kwarcowy serii KSJB2 jest akcelerometrem poziomu nawigacji inercyjnej o wysokiej precyzji do dużej liczby zastosowań (do 100 g), produkt ma doskonałą stabilność długoterminową,powtarzalność, charakterystyki działania w momencie uruchomienia, przystosowania się do środowiska i wysokiej niezawodności, mogą być stosowane do badań statycznych mogą być stosowane do badań dynamicznych,jest również standardowym czujnikiem drgań i czujnikiem nachylenia.

Prąd wyjściowy produktu jest liniowo związany z otrzymaną siłą lub przyspieszeniem,i użytkownik może wybrać odpowiednią odporność próbkowania poprzez obliczenia, aby osiągnąć wysoką precyzję wyjściaWbudowany czujnik temperatury może być używany do kompensowania wartości przesunięcia i współczynnika skali w celu zmniejszenia wpływu temperatury otoczenia zgodnie z potrzebami użytkownika.

Zastosowania: pomiar inercji wysokoprzyjrzystego systemu nawigacji inercyjnej w przemyśle lotniczym, lotniczym, statkach, broni i innych dziedzinach,Badanie izolacji drgań i badania nachylenia urządzeń do wykonywania instrumentów precyzyjnych.

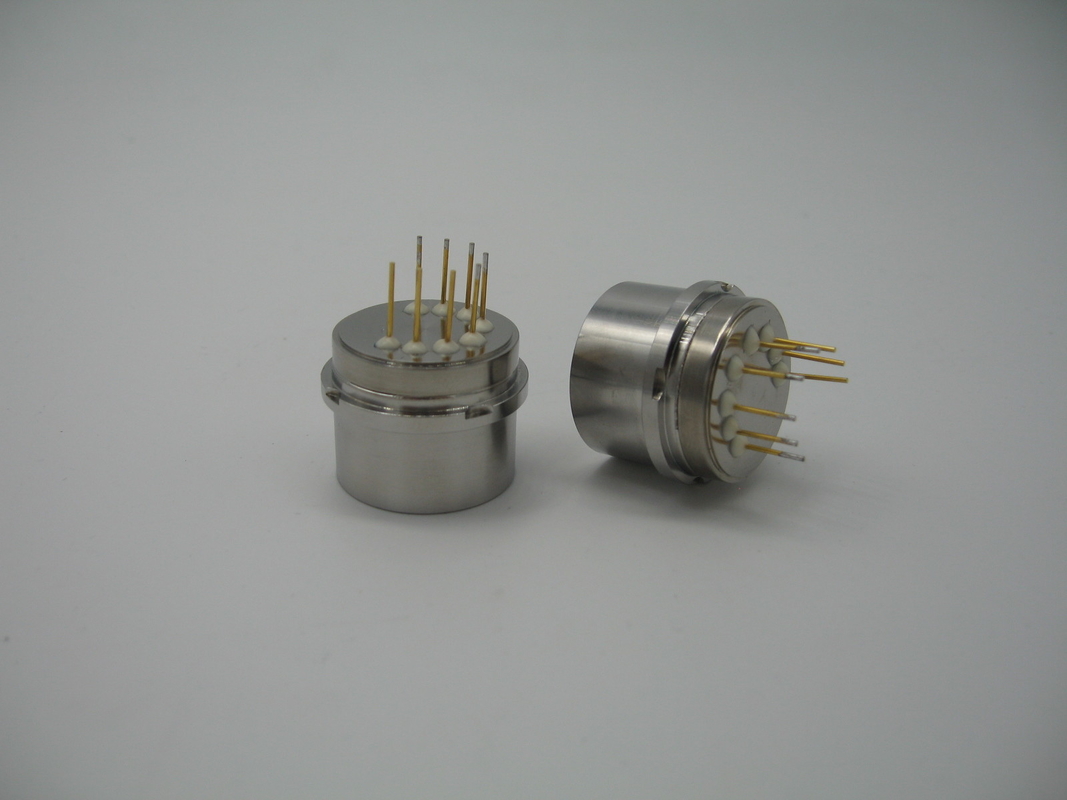

Akcelerometr nawigacyjny o wysokiej stabilności inercyjnej z zakresem ±70 g i progiem 5 μg dla zastosowań precyzyjnych 0

Diagram zarysu i definicja szpilki:

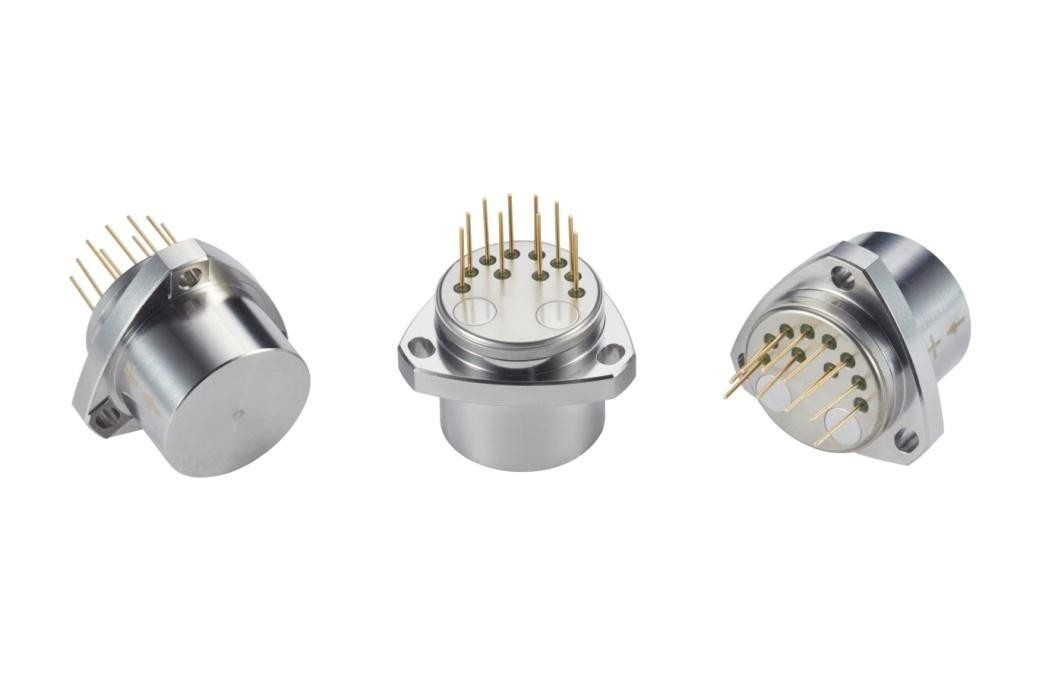

Akcelerometr nawigacyjny o wysokiej stabilności inercyjnej z zakresem ±70 g i progiem 5 μg dla zastosowań precyzyjnych 1

Rysunek I: Uniwersalny akcelerometr

Konwencjonalna definicja szpilki:

1, sygnał wyjściowy;
2. Puste;
3, -15V;
4, +15V;
5, zasilanie i sygnał naziemny;
6. Puste;
7. Puste;
8. Puste;
9, wyjście -9V;
10, wyjście +9V.

parametry techniczne:

Liczba	Parametry	KSJB2-01	KSJB2-02	KSJB2-03
1	Zakres	± 70 g	± 70 g	± 70 g
2	Wartość progowa	5 μg	5 μg	5 μg
3	wartość odchylenia K₀/K₁	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	współczynnik skali K₁	00,8-1,2 mA/g	00,8-1,2 mA/g	00,8-1,2 mA/g
5	Współczynnik nieliniowy drugiego rzędu K₂	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0g 4 godziny krótkoterminowa stabilność	≤ 10 μg	≤ 15 μg	≤ 20 μg
7	1 g 4 godziny stabilność krótkoterminowa	≤ 10 ppm	≤ 15 ppm	≤ 20 ppm
8	odchylenia wartości syntezy powtarzalności σK₀(1σ, jeden miesiąc)	≤ 10 μg	≤ 20 μg	≤ 30 μg
9	Zintegrowana powtarzalność współczynnika skali σK₁/K₁(1σ, jeden miesiąc)	≤ 15 ppm	≤ 30 ppm	≤ 50 ppm
10	Kompleksowa powtarzalność współczynników nieliniowych K₂/K₁(1σ, jeden miesiąc)	≤ ± 10 μg/g2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
11	wartość odchylenia Współczynnik temperatury ((Średnia wartość całej strefy temperatury)	≤ ± 10 μg /°C	≤ ± 30 μg /°C	≤ ± 50 μg /°C
12	Współczynnik skali Współczynnik temperatury ((Średnia wartość całej strefy temperatury)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Hałas ((Oporność próbkowania wynosi 840Ω)	≤ 5mv	≤ 5mv	≤ 5mv
14	Naturalna częstotliwość	400-800 Hz	400-800 Hz	400-800 Hz
15	szerokość pasma	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Przypadkowe wibracje	6g ((20-2000 Hz)	6g ((20-2000 Hz)	6g ((20-2000 Hz)
17	strajk	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin	100 g, 8 ms, 1/2 sin
18	Zakres temperatury pracy	-55°C+85°C	-55°C+85°C	-55°C+85°C
19	Zakres temperatury przechowywania	-60~+120°C	-60~+120°C	60~+120°C
20	Zasilanie	±12~±15V	±12~±15V	±12~±15V
21	Konsumpcja bieżąca	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Czujnik temperatury	Użytkownik dostosowuje	Użytkownik dostosowuje	Użytkownik dostosowuje
23	wymiar	F25.4X30mm	F25.4X30mm	F25.4X30mm
24	masę	≤ 80 g	≤ 80 g	≤ 80 g

Uwaga:

1- współczynnik skali jest dostosowywany zgodnie z wymaganiami użytkownika;
2czujnik temperatury: podzielony na AD590, pt1000, 18B20,
3. Cykl badań: podzielony na 1 miesiąc, 3 miesiące, 6 miesięcy, 12 miesięcy, zgodnie z wymaganiami użytkownika w zakresie badań;
4. Zgodnie z wymaganiami instalacji użytkownika; wymiary mogą być nieznacznie dostosowywane zgodnie z wymaganiami użytkownika,i inne wymagania dotyczące badań mogą być wykonywane zgodnie z wymaganiami klienta.
