Name: Przekaźnik poziomu radaru FMCW serii KLD800 o częstotliwości 80 GHz z antyną PTFE odporną na korozję i kątem startu 3° do pomiaru płynów i materiałów stałych
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD800 Series
Price: 400.00 USD
Availability: InStock

Dom > produkty > nadajnik poziomu radaru >

Przekaźnik poziomu radaru FMCW serii KLD800 o częstotliwości 80 GHz z antyną PTFE odporną na korozję i kątem startu 3° do pomiaru płynów i materiałów stałych

FMCW Solid Radar Level Transmitter

Corrosion Resistant Liquid Radar Level Transmitter

80GHz Radar Type Level Transmitter

Place of Origin:

China

Nazwa handlowa:

Kacise

Orzecznictwo:

Model Number:

KLD800 Series

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.1m～10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Process pressure:

-0.1～0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Accuracy:

±5mm

Protection class:

IP67

Center frequency:

80GHz

Launch angle:

3°

Power supply:

DC24V / AC220V

Casing:

aluminum/stainless steel

Signal output:

4...20mA/HART protocol/RS485

Podkreślić:

FMCW Solid Radar Level Transmitter

Corrosion Resistant Liquid Radar Level Transmitter

80GHz Radar Type Level Transmitter

Warunki płatności i wysyłki

Minimum Order Quantity

Cena

negocjowalne

Packaging Details

carton

Delivery Time

3-8 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

1000pcs per month

ZAŁĄCZONE PRODUKTY

Miernik poziomu radaru 26 GHz z zasięgiem pomiaru 10-80 m i ochroną IP67 dla pomiaru poziomu zbiornika

Najlepszą cenę

Miernik poziomu radaru anteny rogu 26 GHz z pomiarem bez kontaktu i zasięgiem 10-80 m

Najlepszą cenę

Wideo

KLD803 Antykorozyjny radarowy wskaźnik poziomu z PTFE z małą martwą plamką i częstotliwością 80 GHz do precyzyjnego pomiaru poziomu

Najlepszą cenę

Stabilny bezkontaktowy miernik poziomu radarowy o częstotliwości 26 GHz z ochroną IP67 do pomiaru cementu silokowego

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

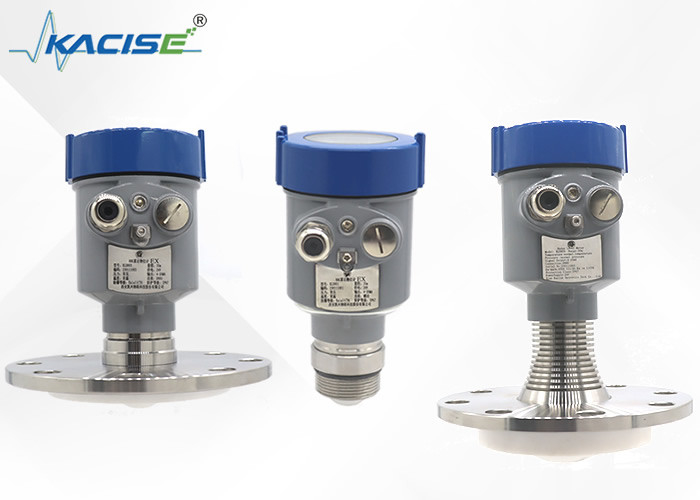

Seria KLD800 FM CW 80 GHz Bezdotykowy, odporny na korozję radarowy przetwornik poziomu z anteną soczewkową

Przegląd produktu

Radarowy przetwornik poziomu z modulacją częstotliwości 80 GHz (FMCW) serii KLD800 reprezentuje zaawansowaną technologię radarowego pomiaru poziomu. Przyrząd ten, pracujący przy wyższej częstotliwości, oferuje znaczące zalety, w tym mniejszy kąt emisji, skoncentrowaną energię, silniejsze sygnały echa, zwiększoną zdolność penetracji i doskonałą dokładność pomiaru.

Zaprojektowany z myślą o skutecznej pracy w trudnych warunkach, niezawodnie mierzy media toksyczne, substancje żrące, ciała stałe, ciecze, środowiska zapylone i media szlamowe z wyjątkową stabilnością.

Kluczowe funkcje

Kompaktowa architektura z wyższym stosunkiem sygnału do szumu i zmniejszonymi martwymi punktami
Doskonała rozdzielczość i dokładność pomiaru
Wąski kąt świecenia anteny wynoszący 3° minimalizuje zakłócenia otoczenia i upraszcza instalację
Krótsza długość fali zapewnia lepszą charakterystykę odbicia na stałych powierzchniach, eliminując potrzebę stosowania specjalnych uniwersalnych kołnierzy
Wyjątkowa stabilność wydajności i długa żywotność w różnych środowiskach
Silna odporność na korozję i zdolność przeciwzakłóceniowa w trudnych warunkach pracy
Przyjazna dla środowiska konstrukcja z materiałów nadających się do recyklingu
Bezobsługowe działanie i wysoka niezawodność w zastosowaniach związanych z próżnią, poziomem cieczy i materiałem

Dane techniczne

Model	Dane techniczne
KLD801	Średni:Płynny, niekorozyjny Zakres pomiarowy:0,05 m ~ 10/20/30/60/100 m Przyłącze procesowe:G1½A / 1½NPT gwint / kołnierz ≥ DN40 Temperatura procesu:-40 ~ 80 ℃ Ciśnienie procesowe:-0,1 ~ 0,3 MPa Rozmiar anteny:Antena z obiektywem 32 mm Materiał anteny:PTFE Dokładność:±2 mm Klasa ochrony:IP67 Częstotliwość środkowa:80 GHz Kąt wiązki:3° Zasilanie:Dwuprzewodowy /DC24V, Czteroprzewodowy /DC12~24V, Czteroprzewodowy /AC220V Mieszkania:Aluminium/tworzywo sztuczne/stal nierdzewna Wyjście sygnału:Protokół dwuprzewodowy /4...20mA/HART, czteroprzewodowy /4...20mA/RS485 Modbus
KLD802	Średni:Niekorozyjna ciecz, lekko żrąca ciecz Zakres pomiarowy:0,1 m ~ 10/20/30/60/100 m Przyłącze procesowe:Kołnierz ≥ DN80 Temperatura procesu:-40 ~ 110 ℃ Ciśnienie procesowe:-0,1 ~ 1,6 MPa Rozmiar anteny:Antena z obiektywem 32 mm Materiał anteny:PTFE Dokładność:±2mm (zakres poniżej 35m), ±5mm (zakres od 35m do 100m) Klasa ochrony:IP67 Częstotliwość środkowa:80 GHz Kąt wiązki:3° Zasilanie:Dwuprzewodowy /DC24V, Czteroprzewodowy /DC12~24V, Czteroprzewodowy /AC220V Mieszkania:Aluminium/stal nierdzewna Wyjście sygnału:Protokół dwuprzewodowy /4...20mA/HART, czteroprzewodowy /4...20mA/RS485 Modbus
KLD803	Średni:Silnie żrąca ciecz, para, piana Zakres pomiarowy:0,1 m ~ 10/20/30/60/100 m Przyłącze procesowe:Kołnierz ≥ DN50 Temperatura procesu:-40 ~ 130 ℃ Ciśnienie procesowe:-0,1 ~ 2,5 MPa Rozmiar anteny:Antena obiektywowa 34 mm (w zależności od rozmiaru kołnierza) Materiał anteny:PTFE Dokładność:±2mm (zakres poniżej 35m), ±5mm (zakres od 35m do 100m) Klasa ochrony:IP67 Częstotliwość środkowa:80 GHz Kąt wiązki:3° Zasilanie:Dwuprzewodowy /DC24V, Czteroprzewodowy /DC12~24V, Czteroprzewodowy /AC220V Mieszkania:Aluminium/stal nierdzewna Wyjście sygnału:Protokół dwuprzewodowy /4...20mA/HART, czteroprzewodowy /4...20mA/RS485 Modbus
KLD804	Średni:Silnie żrąca ciecz, para, piana Zakres pomiarowy:0,1 m ~ 10/20/30/60/100 m Przyłącze procesowe:Kołnierz ≥ DN50 Temperatura procesu:-40 ~ 130 ℃ Ciśnienie procesowe:-0,1 ~ 1,0 MPa Rozmiar anteny:Antena z obiektywem 76 mm Materiał anteny:PTFE Dokładność:±2 mm Klasa ochrony:IP67 Częstotliwość środkowa:80 GHz Kąt wiązki:2° Zasilanie:Dwuprzewodowy /DC24V, Czteroprzewodowy /DC12~24V, Czteroprzewodowy /AC220V Mieszkania:Aluminium/tworzywo sztuczne/stal nierdzewna Wyjście sygnału:Protokół dwuprzewodowy /4...20mA/HART, czteroprzewodowy /4...20mA/RS485 Modbus
KLD805	Średni:Silna żrąca ciecz, para, piana, wysoka temperatura i wysokie ciśnienie Zakres pomiarowy:0,1 m ~ 10/20/30/60/100 m Przyłącze procesowe:Kołnierz ≥ DN80 Temperatura procesu:-40 ~ 200 ℃ Ciśnienie procesowe:-0,1 ~ 2,5 MPa Rozmiar anteny:Antena obiektywowa 76 mm (w zależności od rozmiaru kołnierza) Materiał anteny:PTFE/wypełnienie całkowite Dokładność:±2 mm Klasa ochrony:IP67 Częstotliwość środkowa:80 GHz Kąt wiązki:3° Zasilanie:Dwuprzewodowy /DC24V, Czteroprzewodowy /DC12~24V, Czteroprzewodowy /AC220V Mieszkania:Aluminium/tworzywo sztuczne/stal nierdzewna Wyjście sygnału:Protokół dwuprzewodowy /4...20mA/HART, czteroprzewodowy /4...20mA/RS485 Modbus

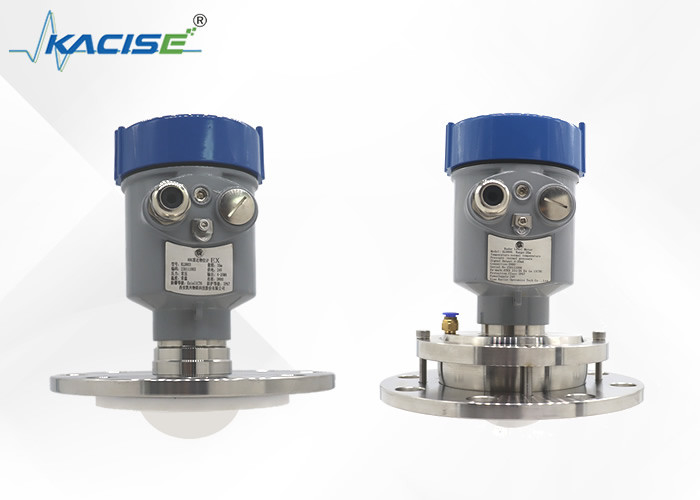

KLD806	Średni:Solidny, pojemnik do przechowywania, pojemnik procesowy, silne zastosowanie pyłu Zakres pomiarowy:0,3 m ~ 10/20/30/60/100 m Przyłącze procesowe:Kołnierz ≥ DN100 Temperatura procesu:-40 ~ 110 ℃ Ciśnienie procesowe:-0,1 ~ 0,3 MPa Rozmiar anteny:Antena obiektywowa 76 mm (opcjonalnie oczyszczana) Materiał anteny:PTFE Dokładność:± 5 mm Klasa ochrony:IP67 Częstotliwość środkowa:80 GHz Kąt wiązki:3° Zasilanie:Dwuprzewodowy /DC24V, Czteroprzewodowy /DC12~24V, Czteroprzewodowy /AC220V Mieszkania:Aluminium/tworzywo sztuczne/stal nierdzewna Wyjście sygnału:Protokół dwuprzewodowy /4...20mA/HART, czteroprzewodowy /4...20mA/RS485 Modbus

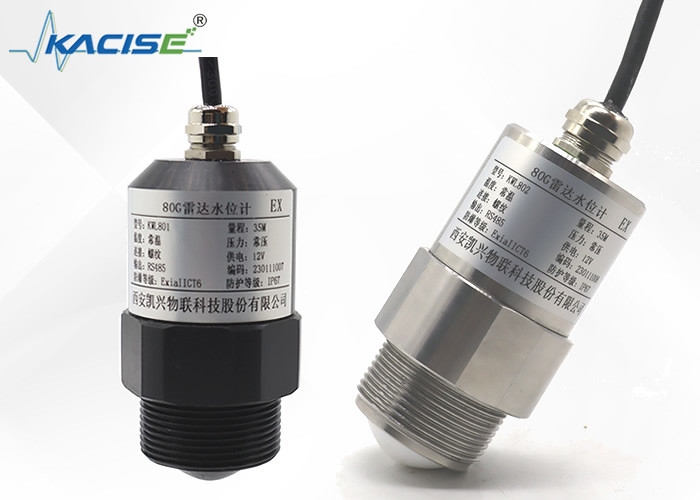

Czujnik poziomu wody KWL800

Parametr	Specyfikacja
Częstotliwość transmisji	76 GHz ~ 81 GHz
Zakres pomiarowy	0,1 m ~ 65 m
Dokładność pomiaru	±1 mm
Kąt wiązki	6°
Zakres zasilania	9~36 V prądu stałego
Metoda komunikacji	RS485
Temperatura pracy	-40 ~ 85 ℃
Materiał powłoki	PP
Typ anteny	Antena obiektywowa
Zalecany kabel	7*0,3 mm²
Ochrona	IP68
Metoda instalacji	Nawias

Metody instalacji

Instalacja gwintu (KLD801)

Montaż kołnierza

W przypadku montażu kołnierzowego należy zachować minimalną odległość 200 mm pomiędzy przyrządem a ścianą zbiornika.

①Płaszczyzna odniesienia
②Środek statku lub oś symetrii

Instalacja podnosząca
