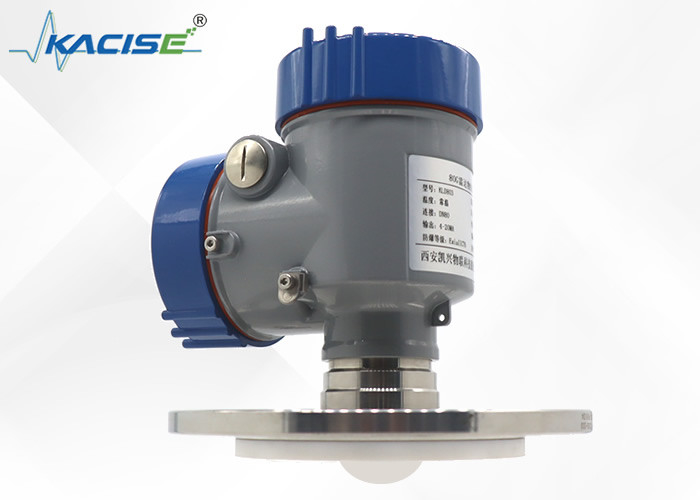

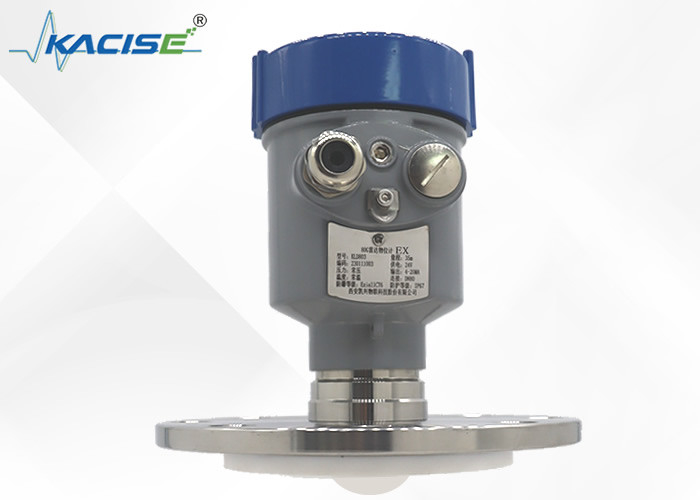

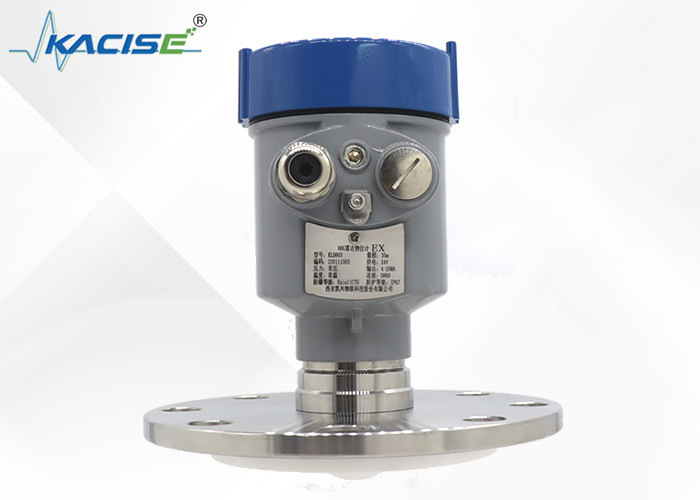

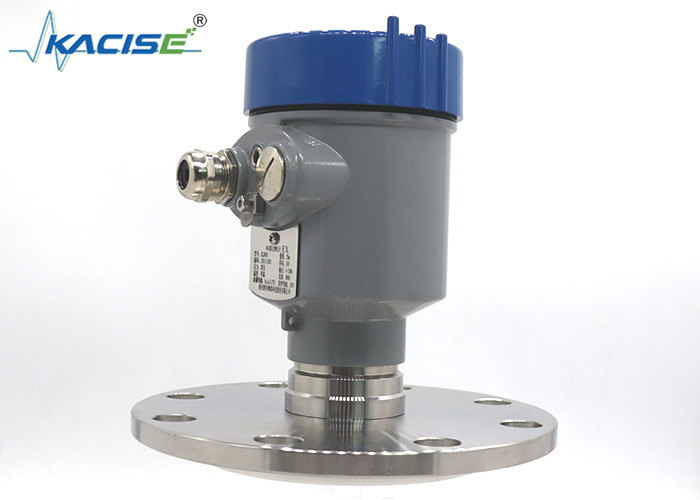

KLD803 PTFE antykorozyjny miernik poziomu radaru z małą martwą plamą
Wprowadzenie
Miernik poziomu radaru antykorozyjnego PTFE KLD803 jest najnowocześniejszym urządzeniem zaprojektowanym w celu spełnienia najbardziej wymagających wymogów pomiaru poziomu.co nadaje mu wyjątkowe właściwości antykorozyjne.Dzięki temu przyrząd może być stosowany w trudnych i korozyjnych warunkach, takich jak zbiorniki chemiczne, oczyszczalnie ścieków,i przemysłowych zakładów przetwórczych, gdzie tradycyjne materiały szybko się rozkładają.
Jedną z niezwykłych cech tego miernika radarowego jest jego niewielki martwy punkt.Oznacza to, że może zapewnić bardzo dokładne i niezawodne pomiary nawet w złożonych geometriach zbiornika lub w przypadku substancji o różnych stałych dielektrycznych. Małe martwe plamy minimalizują błędy i zapewniają, że miernik może precyzyjnie wykryć poziom cieczy lub stałego.umożliwiające bezproblemową integrację z istniejącymi systemami sterowania procesami, zapewniające dane na poziomie czasu rzeczywistym, które są kluczowe dla efektywnego działania i zarządzania zapasami.
Cechy
1. Ciągłe i dokładne pomiary
Ze względu na właściwości pomiarowe radarowego miernika poziomu nie będzie on pod wpływem środowiska i ma szeroki zakres zastosowań.nie dotyka powierzchni mediumW celu wykonania pomiarów w różnych mediach, sonda jest niezależna od temperatury, ciśnienia, gazu itp.
2Ma funkcję tłumienia interferencji.
Echa zakłóceń spowodowane przez złącza oraz hałas z podania lub rozładowania w zakresie wiązki wskaźnika poziomu radaru mogą być automatycznie tłumione przez wewnętrzne sterowanie logiką fuzzy.
3. Dokładna i bezpieczna oszczędność energii
Miernik poziomu radaru może mierzyć pod próżnią i ciśnieniem, jest dokładny i bezpieczny.Właściwości chemiczne i mechaniczne materiałów stosowanych w mierniku poziomu radaru są dość stabilne, a materiały można poddać recyklingowi, co jest niezwykle przyjazne dla środowiska.
4Brak konserwacji i wysoka sprawność operacyjna
Prawie nienaruszony, bez bezpośredniego kontaktu z medium pomiarowym, może być stosowany w niemal wszystkich przypadkach, takich jak pomiar próżni, pomiar poziomu płynu lub pomiar poziomu materiału,itd.Dzięki zastosowaniu zaawansowanych materiałów jest wytrzymały w ekstremalnie złożonych warunkach chemicznych i fizycznych i może dostarczać dokładne, funkcjonalne, długotrwałe, stabilne sygnały poziomu analogowego lub cyfrowego.
5Łatwa konserwacja i prosta obsługa
Miernik poziomu radaru ma funkcje alarmowe i samodzielną diagnostykę.w czasie ustalić usterkę i ją wyeliminować, co sprawia, że utrzymanie i kalibracja są wygodniejsze i dokładniejsze oraz zapewniają prawidłowe działanie przyrządu.
6. Szeroki zakres zastosowań, może mierzyć niemal wszystkie media
Od kształtu zbiornika, radarowy miernik poziomu może mierzyć poziom płynu w zbiornikach kulistych, poziomych, cylindrycznych, stożkowych itp.; od funkcji zbiornika,może mierzyć poziom płynu w zbiornikach magazynowych i zbiornikach buforowych. , rur mikrofalowych i rur obwodniczych do pomiaru poziomu płynu; z pomiarowego medium można zmierzyć płyn, cząstki, obłok itp.
Specyfikacja
| Średnie |
mocno żrący płyn, para, pianka |
| Zakres pomiarowy |
0.1m?? 10/20/30/60/100m |
| Połączenie z procesem |
kołnierz ≥ DN50 |
| Temperatura procesu |
-40 ≈ 130°C |
| Ciśnienie procesu |
-0,1 ∼2,5 MPa |
| Wielkość anteny |
Antenna soczewki 34 mm |
| Materiał antenowy |
PTFE |
| Dokładność |
±2 mm (zakres poniżej 35 m)
±5 mm (zakres od 35m do 100m)
|
| Klasa ochrony |
IP67 |
| Częstotliwość środkowa |
80 GHz |
| Kąt startu |
3° |
| Zasilanie |
Dwuprzewodowe /DC24V |
| |
4-przewodowy /DC12~24V |
| |
4-przewodowy /AC220V |
| Obudowa |
aluminium/ stal nierdzewna |
| Wyjście sygnału |
dwuprzewodowy: protokół 4...20mA/HART |
| |
czterodrukowy: 4...20mA/ RS485 Modbus |
Wymiar produktu
Jednostka w mm:
Sposób instalacji
Instalacja flansek
W przypadku stosowania instalacji flans, minimalna odległość między przyrządem a zbiornikiem
Ściana powinna być 200 mm.
1 płaszczyzna danych
2 środek zbiornika lub oś symetrii
Instalacja podnosząca
Fala radarowa jest specjalną formą fali elektromagnetycznej.Fale elektromagnetyczne mogą przenikać przez źródła zakłóceń, takie jak para kosmiczna i pyłIm lepsza przewodność pomiarowego medium lub większa stała dielektryczna, tym lepszy efekt odbicia sygnału echa.
Im wyższa częstotliwość fali radarowej, tym mniejszy kąt startu, tym większa energia (pływ magnetyczny lub intensywność pola) na jednostkę powierzchni, tym mniejsze tłumienie fali,im lepszy efekt pomiarowy wskaźnika poziomu radaru,.
Problemy, na które należy zwrócić uwagę podczas instalacji
(1) Przy pomiarze materiałów ciekłych oś czujnika jest prostopadła do powierzchni medium; przy pomiarze materiałów stałychczujnik powinien być nachylony pod określonym kątem, ponieważ medium stałe ma kąt gromadzenia.
(2) Aby uniknąć fałszywego odbicia, należy unikać podania.
(3) Czujnik nie powinien być zainstalowany w środku zbiornika łukowego (w przeciwnym razie fałszywe echa odbierane przez czujnik będą wzmocnione), ani też nie może być zainstalowany bardzo blisko ściany zbiornika,i pozycja montażu powinna wynosić 1/2 promienia zbiornika.
(4) Unikać instalacji w miejscach o silnych strumieniach wirusowych.
(5) Jeśli czujnik jest zainstalowany na rurze, antena musi wystawać z rury. Antena rogu wystaje co najmniej 10 mm od adaptera. Anteny prętowe mają długości do 100 lub 250 mm.Przejmij średnicę 250 mmMożna zastosować metodę zwiększania średnicy rury łączącej w celu zmniejszenia echo interferencji generowanego przez rury łączące.
