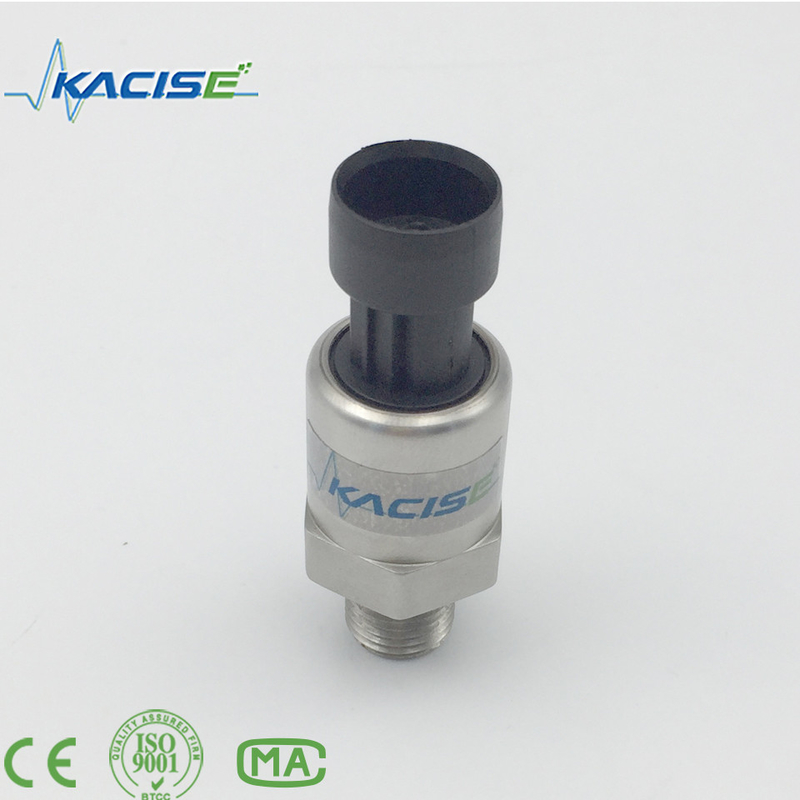

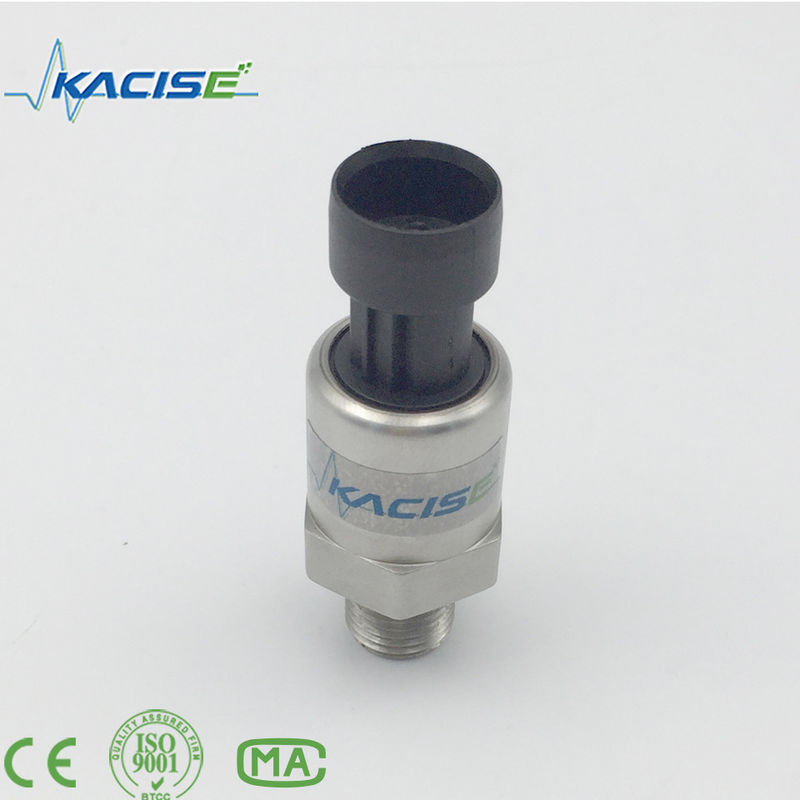

Niski koszt 0-10V Wysokiej dokładności czujnik ciśnienia do zastosowań przemysłowych

Spec.

Wartość

Zakres ciśnienia

0 ~ 2 bary ...... 60 barów

Ciśnienie obciążenia

2-krotność wartości nominalnej ciśnienia (2X)

Ciśnienie rozrywające

3-krotna wartość ciśnienia nominalnego (3X)

Dokładność

±1% FS, ±2% FS, ±2,5% FS

Stabilność

Typowa wartość 1% FS, maks. wartość: 2%FS

Temperatura robocza

-40°C~125°C

Temperatura kompensacji

-10°C~80°C

Średnia kompatybilność

Wszystkie media żrące kompatybilne z 1Cr18Ni9Ti

Wydajność elektryczna

System 3-przewodowy

Sygnał wyjściowy

0 ~ 5 V

Zasilanie

10 ~ 24 V prądu stałego

Ciśnienie obciążenia

(U-10)/0,02(Ω)

Izolacja

>100MΩ przy 50V

Siła elektryczna

500 V przy 60 sekundach

Wibracje/uderzenia

10g/5~2000Hz, osie X/Y/Z20g sinus 11ms

Ciśnienie trwałe

2×10⁶krąg ciśnienia @25°C

Podłączenie elektryczne

Packard, DJ7032-2.3, złącze wodoodporne

Port ciśnieniowy

M14×1,5, M12×1, G1/2,

Typ ciśnienia

G,

Certyfikat

CE

EMI/EMC

EMI: EN50081-1/-2; Kompatybilność elektromagnetyczna: EN50082-2

Podłączenie elektryczne

Trzy przewody

Kabel

Wodoodporne złącze

Packarda

Moc

Czerwony

A

A

Wyjście

Niebieski/zielony

B

B

Uziemienie zasilania

Czarny

C

C

Sygnał wyjściowy

Trzy przewody

0,5 ~ 4,5 V, 1 ~ 3 V, 1 ~ 5 V (prąd stały)
