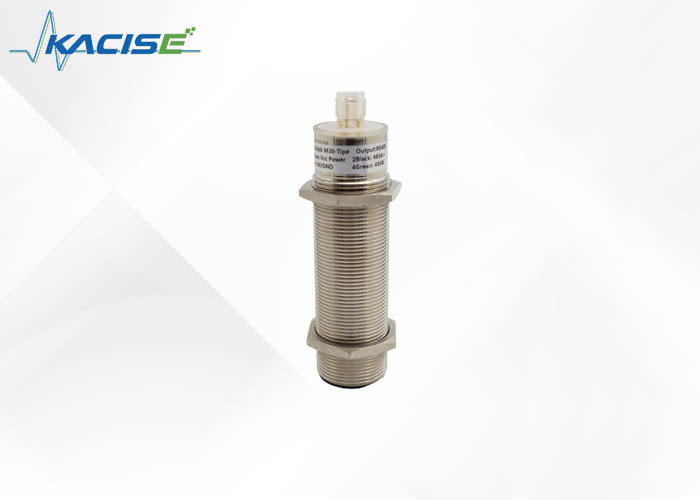

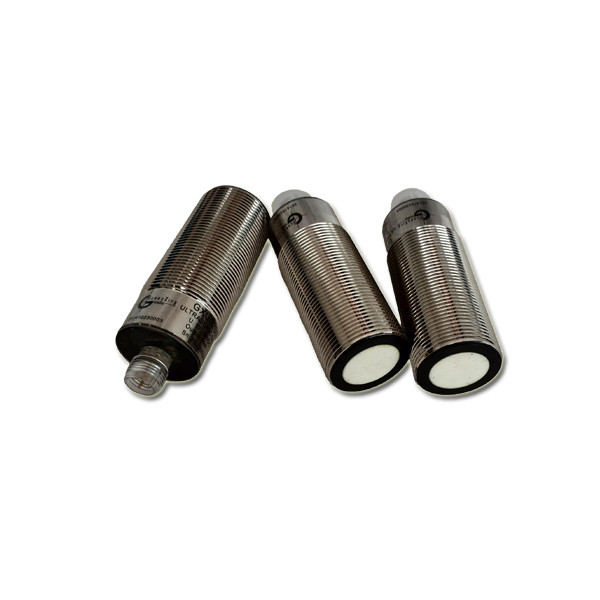

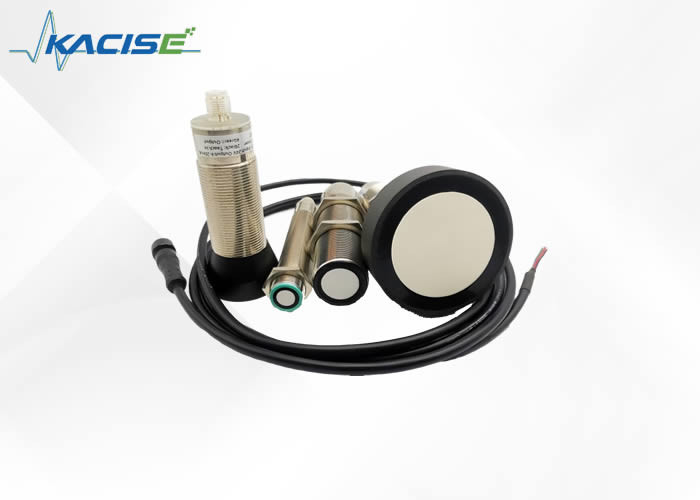

2024 nowo zaprojektowany czujnik poziomu wody ultradźwiękowy z odległością pomiarową 100 mm-5000 mm
Cechy
1Kompatybilny z wieloma rodzajami tego samego produktu.
2. Wysoka wrażliwość
3Odczyty mogą występować do co 33 ms ((30 Hz) w promieniu 3 metrów lub występować do co 80 ms ((12.5 Hz) w promieniu 10 metrów.
4. Free run operacja może stale mierzyć i wydajność informacji ranger
5. 9V-28V z bardzo niskim średnim napięciem
6. Typ wyjścia wielofunkcyjnego, np. analogowy (40-20mA, 0/1-5V, 0/1-10V), RS485, autobus CAN.
7Czujnik działa na częstotliwości 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz
Krótkie wprowadzenie nowo zaprojektowanego czujnika ultradźwiękowego 2018
Ten czujnik zapewnia wykrywanie i zasięg od krótkiego do długiego zasięgu, w kompaktowej, solidnej obudowie z PVC lub stali nierdzewnej, zaprojektowanej tak, aby spełniać wymagania IP67.Operacja 0V-28V wykrywa obiekty z 0.1m do 10m i dostarcza informacji o zasięgu sonaru od 0,25m do 10m z rozdzielczością 0,001m lub 0,01m. Włączone formaty wyjścia interfejsu to wyjście szerokości impulsu,analogiczne napięcie wyjściowe 0/4-20mA prąd wyjściowy, wyjście NPN/PNP i wyjście RS485, RS232 modbus-RTU i modbus-ASCII obsługiwane.
Parametry
|
|
|
Ogólne specyfikacje
|
|
Odległość wykrywania 100,4000 mm
|
|
Zakres regulacji 100,4000 mm
|
|
Powierzchnia nieprzydatna do użytku 0,200 mm
|
|
Standardowa płyta docelowa 100 mm × 100 mm
|
|
Częstotliwość przetwornika Około 112 kHz
|
|
Opóźnienie odpowiedzi Około 195 ms
|
|
Wskaźniki/środki pracy
|
|
Niebieski LED Włączony
|
|
LED żółty Wskazanie stanu przełączania
Błysk: wykryto obiekt funkcji programu
|
|
LED czerwony, czerwony na stałe: błęd czerwony,
Błysk: funkcja programu, obiekt nie wykryty
|
|
Specyfikacje elektryczne
|
|
Napięcie robocze UB10.30VDC, falowanie 10%ss
|
|
Zużycie energii P0≤ 900 mW
|
|
Produkcja
|
|
Typ wyjścia wyjście analogowe 0,10V
|
|
Zakres oceny rozdzielczości [mm]/4000, ale ≥ 0,35 mm
|
|
Odchylenie krzywej charakterystycznej ≤ 0,2% wartości pełnej skali
|
|
Dokładność powtarzania ≤ 0,1% wartości pełnej skali
|
|
Impedancja obciążenia 0,500 Ohm
|
|
Wpływ temperatury ≤ 2% od wartości pełnej skali
|
|
Warunki otoczenia
|
|
Temperatura otoczenia -25,70°C
|
|
Temperatura przechowywania -40,85°C
|
|
Specyfikacje mechaniczne
|
|
Stopień ochrony IP67
|
|
Połączenie M12x1,4-PIN
|
|
Pozostałe materiały, niepołączone
|
|
Przetwornik mieszanina żywicy epoksydowej/poziomów szklanych;
Polyuretanowa pianka
|
|
Waga 60 g
|
Synchronizacja zewnętrzna
Czujnik może być synchronizowany poprzez zewnętrzne zastosowanie napięcia fali kwadratowej.Impuls musi mieć czas trwania większy niż 100 μs. Cykl pomiarowy rozpoczyna się od spadającego krawędzi impulsu synchronizacyjnego. Niski poziom > 1 s lub otwarte wejście synchronizacyjne spowoduje normalną pracę czujnika.Wysoki poziom synchronizacji wyłącza czujnikDostępne są dwa tryby działania:
1Wielu czujników może być sterowane przez ten sam sygnał synchronizacji.
2Impulsy synchronizacyjne są wysyłane cyklicznie do poszczególnych czujników.
Synchronizacja wewnętrzna
Połączenia synchronizacyjne do 5 czujników zdolnych do wewnętrznej synchronizacji są połączone ze sobą.
Opóźnienie reakcji wzrasta w zależności od liczby czujników, które mają być zsynchronizowane.Czujniki muszą być obsługiwane w sposób niesynchronizowany, aby nauczyć się limitów oceny.
Uwaga:
Jeżeli opcja synchronizacji nie jest używana, wejście synchronizacyjne musi być podłączone do uziemienia (0V) lub czujnik musi być obsługiwany za pośrednictwem złącza kablowego V1 (4-pin).
Dostosowanie limitów oceny
Czujnik ultradźwiękowy posiada analogiczny wyjście z dwoma nauczalnych granic oceny.Blub + UBdo wejścia TEACH-IN. Napięcie zasilania musi być stosowane do wejścia TEACH-IN przez co najmniej 1 s. Światła LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN.Dolna granica oceny A1 jest nauczana z - UB, A2 z + UB.
Można ustawić dwie różne funkcje wyjściowe:
1. Wartość analogowa wzrasta wraz ze wzrostem odległości od obiektu (wzrost rampy)
2. Wartość analogowa spada wraz z rosnącą odległością od obiektu (padająca rampa)
Wartość graniczna oceny może być określona tylko w ciągu pierwszych 5 minut po
Aby zmodyfikować limity oceny później,
Użytkownik może określić pożądane wartości dopiero po ponownym włączeniu.
Rampy podnoszące się TEACH-IN (A2 > A1)
- obiekt pozycji przy dolnej granicy oceny
- dolna granica A1 z - UB
- obiekt pozycji na górnej granicy oceny
- górna granica A2 z + UB
Rampa do upadku TEACH-IN (A1 > A2):
- obiekt pozycji przy dolnej granicy oceny
- dolna granica A2 z + UB
- obiekt pozycji na górnej granicy oceny
- górna granica A1 z - UB
Ustawienie domyślne
A1: powierzchnia nieużywalna
A2: nominalny zakres wykrywania
Tryb działania: rampy podnoszące się
