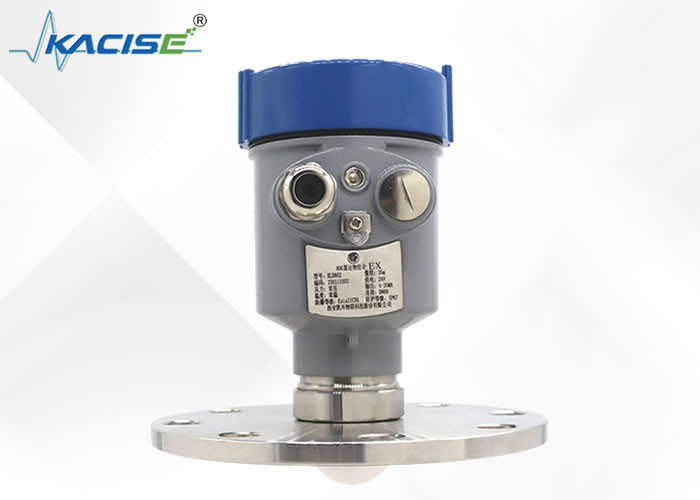

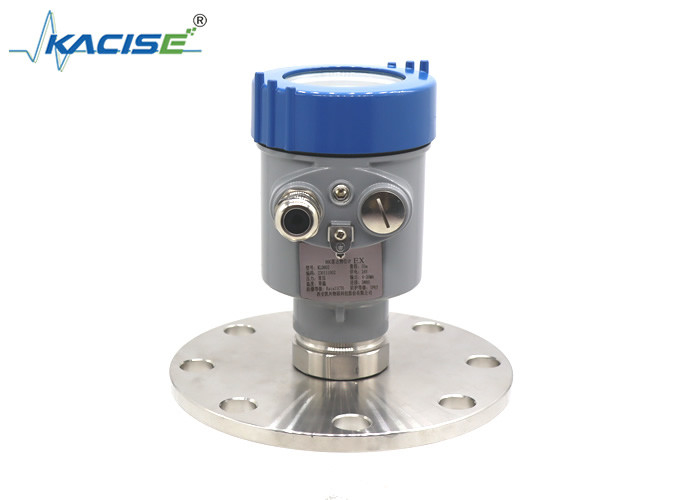

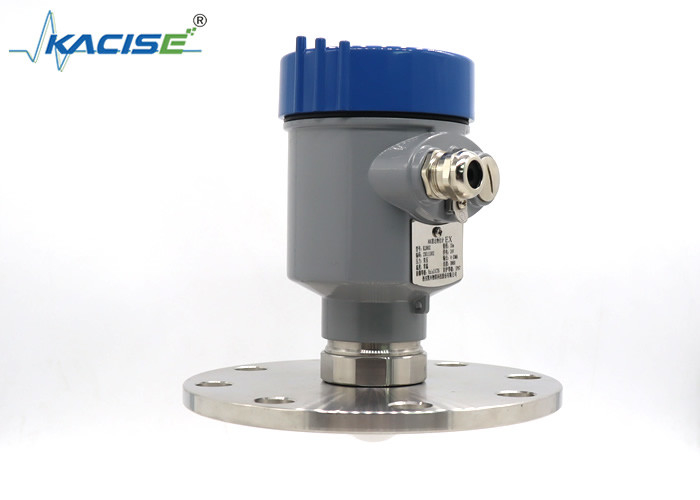

KLD802 Radar Level Sensor With Non Contact PTFE Lens Antenna For Continuous Level Measurement

KLD802 czujnik poziomu radaru z bezkontaktową anteną soczewkową PTFE do ciągłego pomiaru poziomu

Wprowadzenie

Czujnik poziomu radaru KLD802 to zaawansowane urządzenie wyposażone w bezkontaktową antenę soczewki PTFE, która jest kluczowym elementem jego wyjątkowej wydajności.Konstrukcja tej anteny pozwala na ciągłe pomiary poziomu bez konieczności fizycznego kontaktu z mierzoną substancjąJest szczególnie odpowiedni do szerokiego zakresu zastosowań, w których dokładność i niezawodność są niezbędne.Czujnik wykorzystuje technologię radarową do emitowania fal elektromagnetycznych, a następnie analizuje odblaskowe sygnały, aby precyzyjnie określić poziom płynów lub ciał stałychDzięki trwałej konstrukcji i precyzyjnym możliwościom pomiaru może skutecznie pracować w różnych środowiskach przemysłowych,dostarczanie dokładnych danych w czasie rzeczywistym w celu skutecznego kontrolowania procesów i zarządzania zapasami.

Cechy

1- pomiar bez kontaktu.
Pomiar nie będzie podlegał zmianom w właściwościach medium lub warunkach procesu, takich jak temperatura, ciśnienie lub natężenie pyłu.wyeliminowanie konieczności napełniania i opróżniania pojemników, oszczędzając czas podczas uruchamiania przyrządu i sprawiając, że przyrząd jest praktycznie wolny od konserwacji.

2Duży zakres pomiarowy i mały obszar ślepy
Zakres pomiarów wynosi 0,1~120m, co zasadniczo spełnia wymagania pomiarowe warunków pracy w miejscu pracy.

3Rozmiar anteny jest mały, kąt wiązki jest mały, a zdolność ostrości jest silna
Jest wygodny do instalacji radaru na miejscu. Ma silniejszą zdolność antynterferencyjną dla środowiska wewnątrz zbiornika. Na przykład, są mieszanie, cewki grzewcze, baffle itp.w zbiorniku lub efekt pomiaru w prostej rurze jest nadal dobry.

4Wysoka precyzja.
Dokładność może osiągnąć ±2 mm, co może w pełni spełniać wymagania dotyczące dokładności w warunkach pracy w terenie bez pomiaru.

5Długość fali sygnału jest krótka.
Jest lepszy do pomiaru poziomu proszku, cząstek i tak dalej.


Wymiar produktu
Jednostka w mm:




Sposób instalacji
Instalacja flansek
W przypadku stosowania instalacji flans, minimalna odległość między przyrządem a zbiornikiem
Ściana powinna być 200 mm.
1 płaszczyzna danych
2 środek zbiornika lub oś symetrii


Instalacja podnosząca


Czujniki poziomu radaru mogą mierzyć cieczy, zanieczyszczenia i ciała stałe. Czujniki poziomu radaru mają odporność na ciśnienie i temperaturę i nie będą pod wpływem medium pomiarowego podczas pomiaru,i ma wysoką dokładność pomiarówJeśli chodzi o instalację, jeśli można ją użyć i zainstalować prawidłowo, będzie ona miała dobry efekt pomiarowy i zapewni dokładność danych.
W celu zainstalowania czujnika poziomu radaru należy zwrócić uwagę na dwa punkty:
Jednym z nich jest zapewnienie pionowego poziomu materiału uderzającego po celowaniu w poziom docelowego materiału, a drugim jest unikanie fałszywych ech.

1Miernik poziomu radaru powinien być zainstalowany co najmniej 20 cm od ściany kontenera, najlepiej około 1/6 średnicy kontenera.Nie instaluj miernika poziomu radaru nad rurą wpuszczalni wody i w środku pojemnika, w przeciwnym razie pojawi się wiele fałszywych ech, które będą zakłócać normalny odbiór sygnału.
2Jeżeli miernik poziomu radaru nie może utrzymać odpowiedniej odległości od ściany kontenera ze względu na stosunkowo małą średnicę kontenera lub z innych powodów,fałszywe odgłosy pojawią się na ścianie kontenera i mierniku poziomu radaru, gdy odległość jest mała, więc debugowanie konieczne jest przechowywanie fałszywych ech w celu uniknięcia błędów w przyszłości.
3Jeśli pojemnik instalacyjny jest wąski lub stożkowy, należy zwrócić uwagę na instalację.wiązka radarowa wskaźnika poziomu radaru osiąga najniższy punkt dna zbiornikaJeżeli poziom płynu jest niższy niż ten punkt, nie można go zmierzyć.
