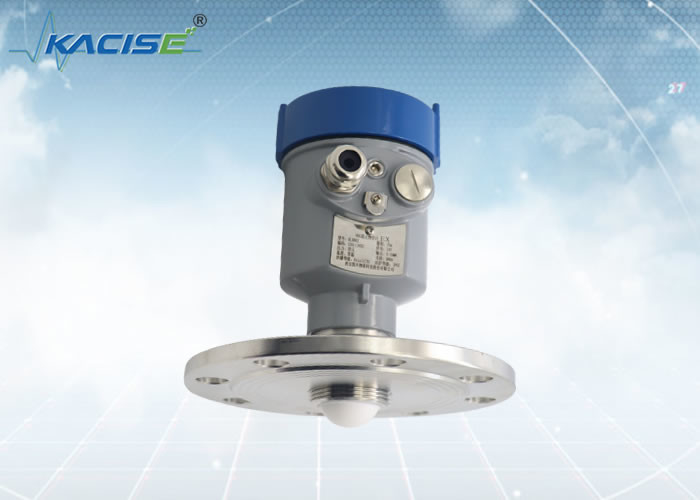

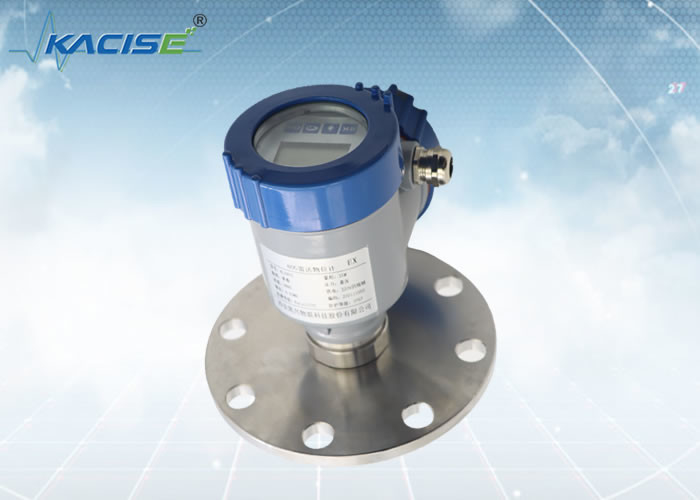

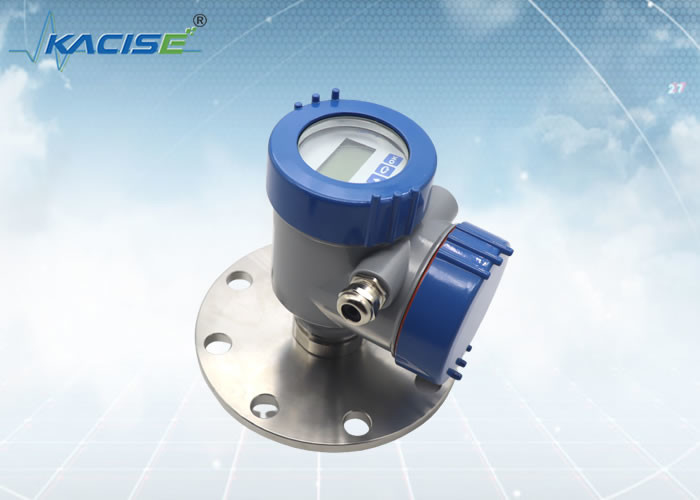

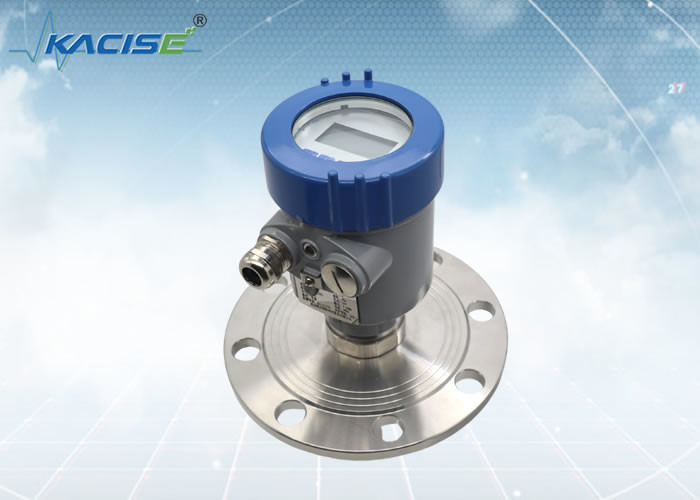

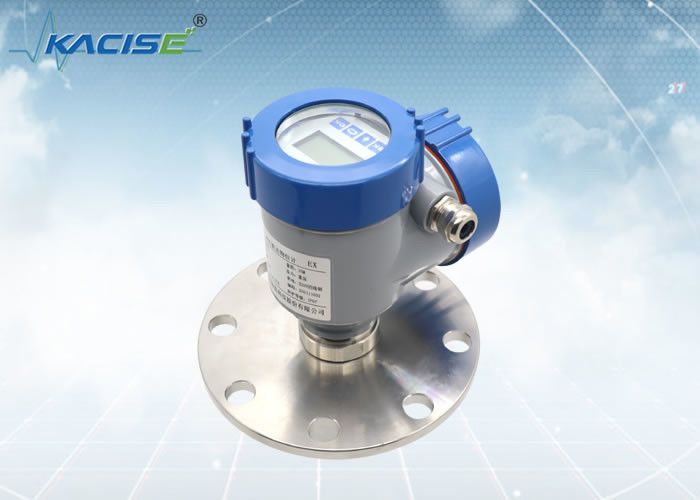

KLD802 PTFE Antenna 80 GHz Sensor poziomu radaru z kątem wiązki 3° dla dokładnego pomiaru cieczy

Poziom skupienia
KLD802 pracuje z częstotliwością transmisji 80 GHz. W przypadku anteny o średnicy 80 mm daje to kąt świecenia wynoszący zaledwie 3°. Czujnik radarowy odbiera jedynie wyraźne, ostateczne odbicia od powierzchni produktu. Dzięki temu pomiar jest dokładniejszy i bardziej niezawodny.

Poprzednie czujniki radarowe wymagały armatury procesowej o minimalnym rozmiarze 1½", aby uzyskać odpowiednie skupienie sygnału. Z tego powodu zastosowanie czujników radarowych w bardzo małych pojemnikach z ich zazwyczaj małymi gniazdami montażowymi było praktycznie niemożliwe. KLD802 pracuje z częstotliwością transmisji 80 GHz. Odpowiada to współczynnikowi 3 w porównaniu do dotychczas stosowanych technologii. Z tego powodu system antenowy i armatura procesowa mogą mieć odpowiednio mniejsze wymiary.

• Pomiar bezdotykowy z zasadą działania FMCW;
• Kąt świecenia jest mały i przyrządowi łatwiej jest uniknąć zakłóceń spowodowanych możliwą przeszkodą;
• Rozmiar anteny radaru jest niewielki i łatwy w instalacji; Górna martwa strefa jest mniejsza, bardziej odpowiednia do monitorowania wody rzecznej;

W przypadku montażu kołnierzowego minimalna odległość pomiędzy przyrządem a ścianą zbiornika powinna wynosić 200 mm.

① płaszczyzna odniesienia

② środek naczynia lub oś symetrii

Instalując urządzenie, unikaj instalowania go nad wlotem materiału i staraj się unikać różnych obiektów wpływających na sygnał, takich jak mieszadła itp.

W wyjątkowo skomplikowanych warunkach pracy przyrząd może pracować normalnie, jeśli w obszarze o promieniu 20 cm od punktu instalacji nie ma przeszkód.

Maksymalna wysokość szpuli montażowej H max uzależniona jest od średnicy szpuli montażowej D oraz wielkości kąta wyrzutu produktu.

Zbyt długie połączenie instalacyjne będzie miało wpływ na działanie radaru.

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę i producenta rozwiązań. Naszym klientom OEM oferujemy maksymalną elastyczność i zoptymalizowaną kosztowo ofertę.
Co możemy zapewnić:
Asortyment obejmuje dostosowaną wersję/kolor powłoki, typ gwintu (gwint G/gwint NPT), oprogramowanie dostosowane do indywidualnych potrzeb, wydruki, instrukcję obsługi i katalog. Jeśli jesteś zainteresowany instalacją u siebie, moduł radarowy jest na pewno dostępny.
