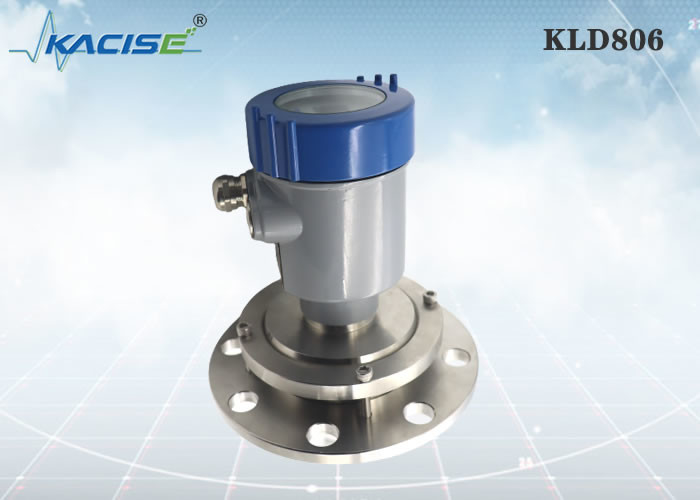

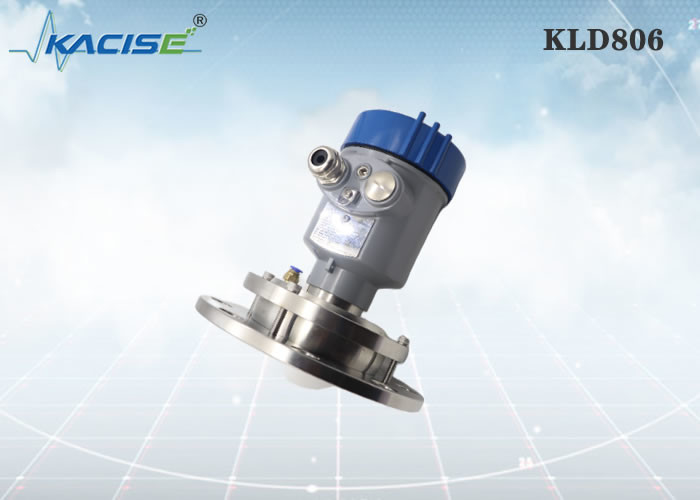

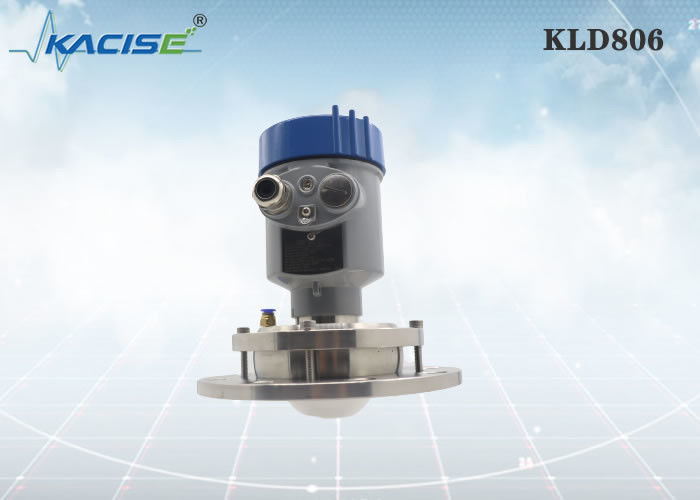

Radarowy czujnik poziomu KLD806 80G FM z mocowaniem kołnierzowym o częstotliwości 80 GHz i anteną PTFE do silosów na cement

Produkty radarowe o ciągłych falach 76-81GHz FM obsługują aplikacje czterodrukowe i dwudrukowe.Ze względu na wyższą częstotliwość pracy i krótszą długość fali, jest szczególnie odpowiedni do zastosowań stałych.Tryb pracy nadawania i odbierania fal elektromagnetycznych przez soczewkę ma wyjątkowe zalety w środowisku o wysokim poziomie pyłu i wysokich temperaturachInstrument należy mocować za pomocą obudowy lub nici, aby umożliwić wygodną i łatwą instalację.

• Radar fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, a minimalna ślepa strefa pomiaru wynosi 0,05 m.
• Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
• Różnorodność anten soczewkowych, mniejsze kąty startu, bardziej skoncentrowana energia, silniejsze sygnały echo i wyższa niezawodność niż inne produkty radarowe w tych samych warunkach przemysłowych i górniczych.
• Ma silniejszą penetrację i może być normalnie stosowany w przypadku przyczepności i kondensacji.
• Zakres sygnału dynamicznego jest większy, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
• Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru

KLD806

Środek: materiał stały, pojemnik do przechowywania, pojemnik do procesu, silne nałożenie pyłu Zakres pomiaru: 0,3 m~10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN100 Temperatura procesu: -40~110°C Ciśnienie procesowe: -0,1 ∼0,3 MPa Wielkość anteny: 76 mm antena soczewkowa (opcjonalnie) Materiał anteny: PTFE Dokładność: ±5 mm Klasa ochrony: IP67 Częstotliwość środkowa: 80GHz Kąt startu: 3° Zasilanie: dwukierunkowe /DC24V 4-przewodowy /DC12~24V 4-przewodowy /AC220V Obudowa: aluminium/plastik/ stal nierdzewna Wyjście sygnału: dwuprzewodowy /4...20mA/protokół HART 4-przewodowy 4...20mA/ RS485 Modbus

W przypadku instalacji brzytów minimalna odległość między przyrządem a ścianą zbiornika powinna wynosić 200 mm.

1 płaszczyzna danych

2 środek zbiornika lub oś symetrii

W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów wpływających na sygnał, takich jak mieszanie wiosł itp.

W wyjątkowo złożonych warunkach pracy przyrząd może pracować normalnie, jeśli nie ma przeszkody w obszarze o promieniu 20 cm pośrodku punktu montażu.

Maksymalna wysokość cewki montażowej H max zależy od średnicy cewki montażowej D i wielkości kąta uruchomienia produktu.

Zbyt długi połączenie instalacji wpłynie na wydajność radaru.

Jednostka w mm:

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę rozwiązań i producenta.
Co możemy zapewnić:
Zakres obejmuje dostosowaną wersję powłoki / kolor, rodzaj wątku ((G-Thread / NPT Thread), dostosowane oprogramowanie, druki, podręcznik i katalog.Moduł radarowy jest na pewno dostępny..
