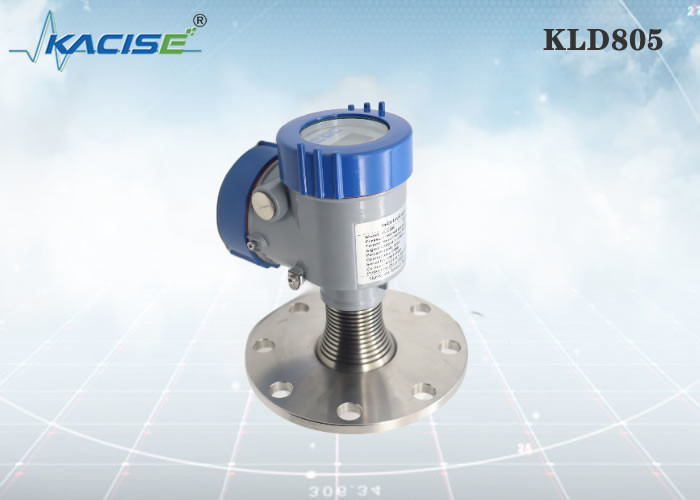

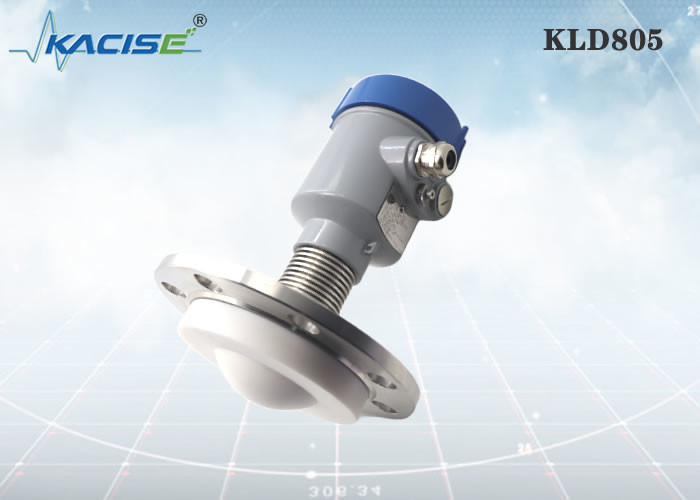

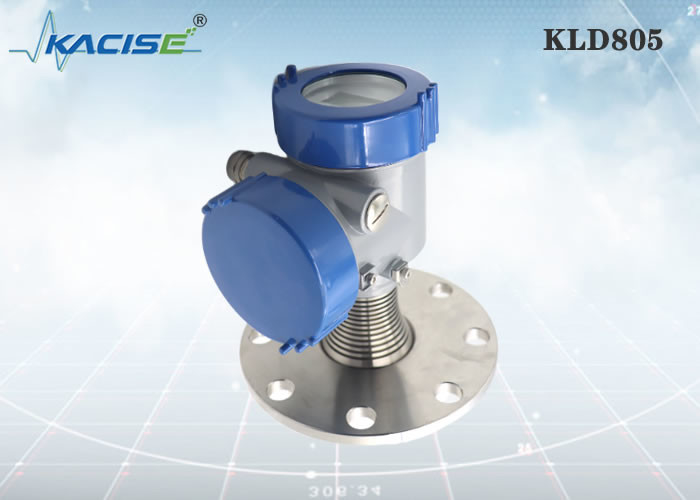

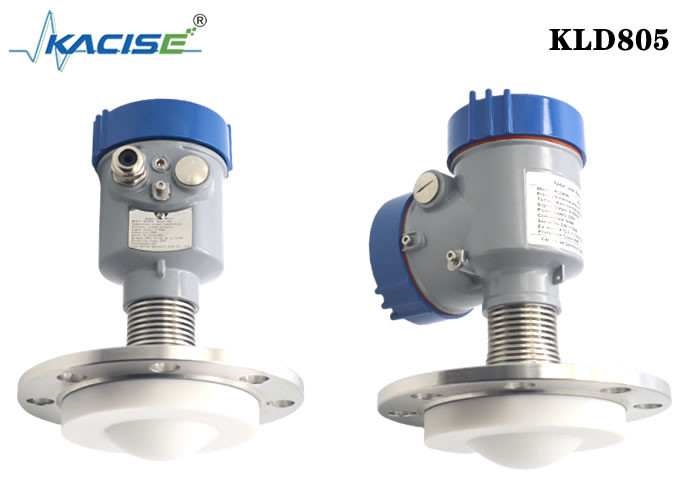

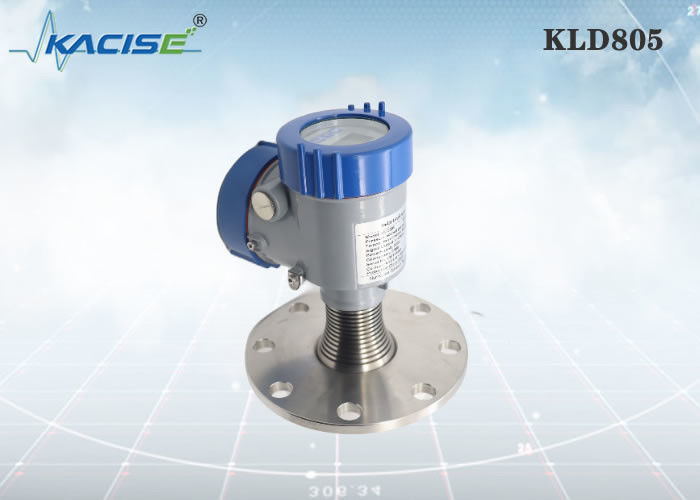

KLD805 80G Radarowe przyrządy do pomiaru poziomu do środowisk o wysokiej temperaturze i wysokim ciśnieniu z anteną PTFE

Wstęp

Różnica w zastosowaniu zakresu częstotliwości nadajnika radarowego

Brudne i zanieczyszczone środowisko

Przy długotrwałym użytkowaniu brud i zanieczyszczenia zgromadzone na antenie będą miały wpływ na siłę i kierunek sygnału radarowego. W przypadku sygnałów o wysokiej częstotliwości wszelkie zabrudzenia pokrywające antenę pochłoną więcej energii, a kierunek wiązki może się zmienić. Powoduje to utratę siły sygnału. Dlatego bardziej odpowiednie są technologie niskiej i średniej częstotliwości.

Zbiorniki magazynujące z kondensatem i/lub parą

Kondensacja i para wodna mogą powodować maskowanie odbić na powierzchni produktu przez „szum” kropelek wody. Jest to większy problem w przypadku sygnałów o wysokiej częstotliwości. Dlatego lepszym wyborem są techniki średniej i niskiej częstotliwości. Ze względu na kondensację należy zawsze unikać anten o płaskich, poziomych powierzchniach.

Wysoka para i poruszenie

Koniecznie wybierz radarowy miernik poziomu 80G wykorzystujący fale milimetrowe. Radarowy miernik poziomu 80G ma wysoką częstotliwość transmisji, dobrą penetrację i nie ma na niego wpływu para. Kąt transmisji 2° pozwala skutecznie uniknąć zakłóceń ostrza mieszającego. Unikalny algorytm śledzenia echa pozwala uniknąć odczytu wielu ech, gdy poziom materiału jest wysoki.

Zastosowania z turbulencjami, falami i zmarszczkami

Na powierzchni cieczy procesowych w dużych zbiornikach często występują fale i zmarszczki. Turbulencje te są szczególnie szkodliwe w przypadku pomiarów o wysokiej częstotliwości. Przyrządy o niskiej i średniej częstotliwości emitują dłuższe fale, dzięki czemu działają lepiej.

Aplikacja pianki

Podobnie jak kurz i kondensacja, warstwa piany na powierzchni cieczy może absorbować sygnał radarowy, utrudniając dokładne pomiary. Niskie częstotliwości najlepiej sprawdzają się w przypadku grubych pianek, takich jak piwo, melasa lub lateks. W przypadku lżejszej pianki średnie spisują się dobrze. W zastosowaniach piankowych należy unikać technik o wysokiej częstotliwości.

Dane techniczne

KLD805

Medium: silnie żrąca ciecz, para, piana, wysoka temperatura. i wysokie ciśnienie Zakres pomiarowy: 0,1 m ~ 10/20/30/60/100 m Przyłącze procesowe: kołnierz ≥ DN80 Temperatura procesu: -40 ~ 200 ℃ Ciśnienie procesowe: -0,1 ~ 2,5 MPa Rozmiar anteny: antena obiektywowa 76 mm (w zależności od rozmiaru kołnierza) Materiał anteny: PTFE/wypełnienie ogólne Dokładność: ± 1 mm Stopień ochrony: IP67 Częstotliwość środkowa: 80 GHz Kąt startu: 3° Zasilanie: dwuprzewodowe /DC24V czteroprzewodowy /DC12~24V czteroprzewodowy /AC220V Obudowa: aluminium / tworzywo sztuczne / stal nierdzewna Wyjście sygnału: dwuprzewodowe /4...20mA/protokół HART czteroprzewodowy 4...20mA/RS485 Modbus

Instalacja

1. Instalacja kołnierza

W przypadku montażu kołnierzowego minimalna odległość pomiędzy przyrządem a ścianą zbiornika powinna wynosić 200 mm.

① płaszczyzna odniesienia

② środek statku lub oś symetrii

2. Instalacja podnosząca

Wymagania instalacyjne

Instalując urządzenie, unikaj instalowania go nad wlotem materiału i staraj się unikać różnych obiektów wpływających na sygnał, takich jak mieszadła itp.

W wyjątkowo skomplikowanych warunkach pracy przyrząd może pracować normalnie, jeśli w obszarze o promieniu 20 cm od punktu instalacji nie ma przeszkód.

Schemat podłączenia instalacji:

Maksymalna wysokość szpuli montażowej H max uzależniona jest od średnicy szpuli montażowej D oraz wielkości kąta wyrzutu produktu.

Zbyt długie połączenie instalacyjne będzie miało wpływ na działanie radaru.

Wymiary

Wymiary obudowy
Jednostka w mm:

Produkcja:
