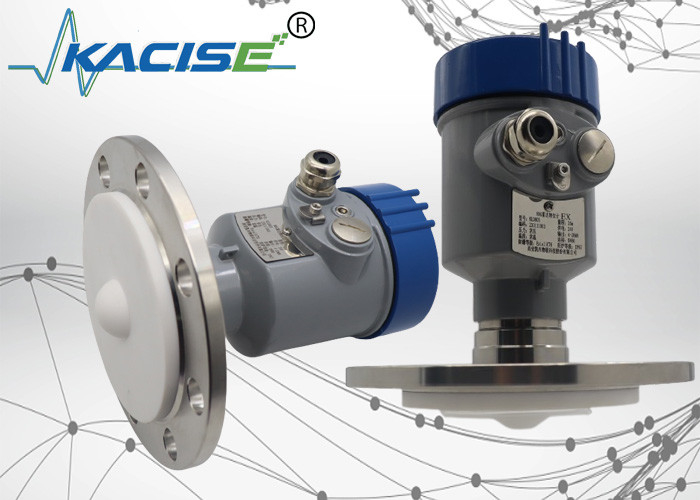

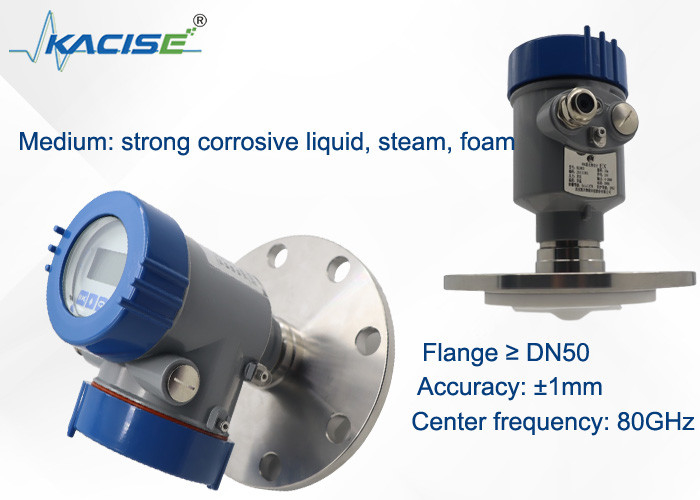

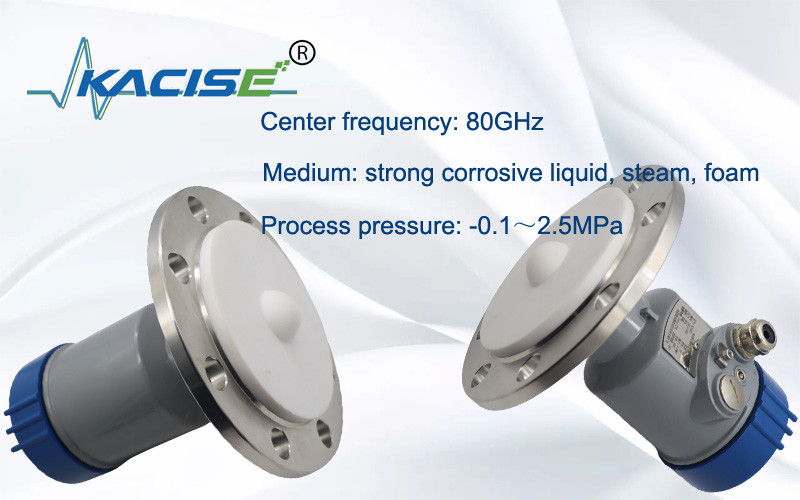

Pomiar poziomu radaru 80G, odpowiedni dla zbiorników o wysokiej temperaturze, wysokim ciśnieniu i korozyjnych

Pomiar poziomu radaru 80G, odpowiedni dla zbiorników o wysokiej temperaturze, wysokim ciśnieniu i korozyjnych

1Wprowadzenie
Wykorzystuje technologię FMCW. Antena emituje sygnał radarowy FM o wysokiej częstotliwości z liniowo rosnącą częstotliwością.jest odbierana przez tę samą antenęRóżnica częstotliwości pomiędzy sygnałami przesyłanymi a odbieranymi jest proporcjonalna do odległości mierzonej.Zbierany sygnał różnicy częstotliwości poddawany jest FFT w celu uzyskania widma echa i obliczenia odległości docelowej.

2.Rozmiar produktu



3Zasada działania
Antenna radarowa przesyła wąski impuls mikrofalowy, który zostanie odbyty po dotarciu do powierzchni badanego medium, a następnie ponownie odebrany przez system anten.Sygnały przesyłane są do obwodu elektrycznego, a następnie przekształcane w sygnały poziomowe.Ponieważ prędkość transmisji mikrofalówki jest tak szybka, czas potrzebny na transmisję mikrofalową na powierzchnię testowanego medium, a następnie odbicie z powrotem, wynosi prawie 0.

- Nie.
4.Właściwości techniczne

• Radar fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, a minimalna ślepa strefa pomiaru wynosi 0,05 m.
• Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
• Różnorodność anten soczewkowych, mniejsze kąty startu, bardziej skoncentrowana energia, silniejsze sygnały echo i wyższa niezawodność niż inne produkty radarowe w tych samych warunkach przemysłowych i górniczych.
• Ma silniejszą penetrację i może być normalnie stosowany w przypadku przyczepności i kondensacji.
• Zakres sygnału dynamicznego jest większy, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
• Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru


5Specyfikacja techniczna i wybór modelu

6. Wymagania dotyczące instalacji
W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów, które mogą wpływać na sygnał, takich jak mieszanie wiatrówek itp.


7Połączenie elektryczne.
Zasilanie
(4?? 20) mA/HART ((2 przewody)
Zasilanie i sygnał prądu wyjściowego posiadają wspólny kabel osłonięty z dwoma rdzeniami.

(4?? 20) mA ((4 przewody/6 przewody)
Zasilanie musi być oddzielnie zasilane,i czterogłowy zasilany kabel jest używany do zasilania i sygnału prądu (sygnał prądu i interfejs RS485 mogą być wyprowadzane w tym samym czasie, a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).

RS485/Modbus
Zasilanie musi być zasilane oddzielnie, a do zasilania i sygnału cyfrowego wykorzystuje się czterojadrowy kabel osłonięty. (Sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie,a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).

8- Połączenie.

9.Linearność czujnika
Kąt wiązki
kąt wiązki to kąt wiązki, w którym gęstość energii fali radarowej osiąga połowę jej maksymalnej wartości (szerokość 3 dB).Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijać się przez zakłócające obiekty.
