Place of Origin:
CHINA
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KLD803
Dokument:

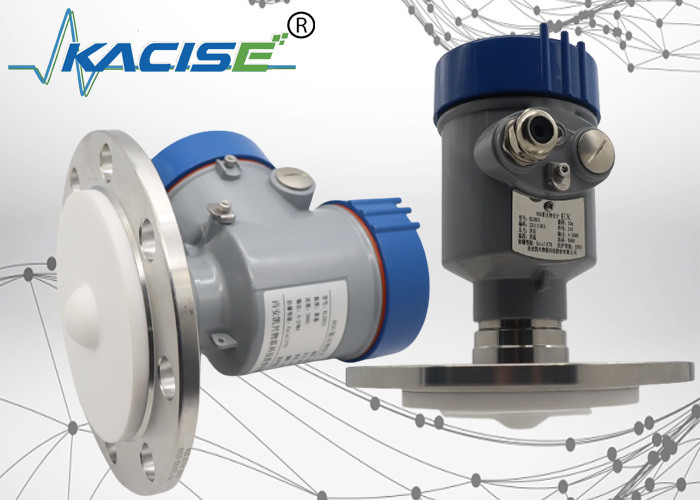

Kacise RS485 Radarowy nadajnik poziomu 80G Regulowalna częstotliwość Radar Sensor poziomu 100m OEM
1.Rozmiar produktu
2Zasada działania
Antenna radarowa przesyła wąski impuls mikrofalowy, który zostanie odbyty po dotarciu do powierzchni badanego medium, a następnie ponownie odebrany przez system anten.Sygnały przesyłane są do obwodu elektrycznego, a następnie przekształcane w sygnały poziomowe.Ponieważ prędkość transmisji mikrofalówki jest tak szybka, czas potrzebny na transmisję mikrofalową na powierzchnię testowanego medium, a następnie odbicie z powrotem, wynosi prawie 0.
- Nie.
3. Charakterystyka techniczna
W przypadku radarów fal milimetrowych dokładność pomiaru może wynieść do ±2 mm, a minimalna ślepa strefa pomiaru wynosi 0,05 m.
Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
⚫ A variety of lens antennas, smaller launch angles, more concentrated energy, stronger echo signals, and higher reliability than other radar products under the same industrial and mining conditions.
Ma silniejszą penetrację i może być stosowany normalnie w przypadku przyczepności i kondensacji.
Działalność sygnału dynamicznego jest większa, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
⚫ Multiple measurement modes, radar response in fast measurement mode
4Specyfikacja techniczna i wybór modelu
Model | KLD803 |

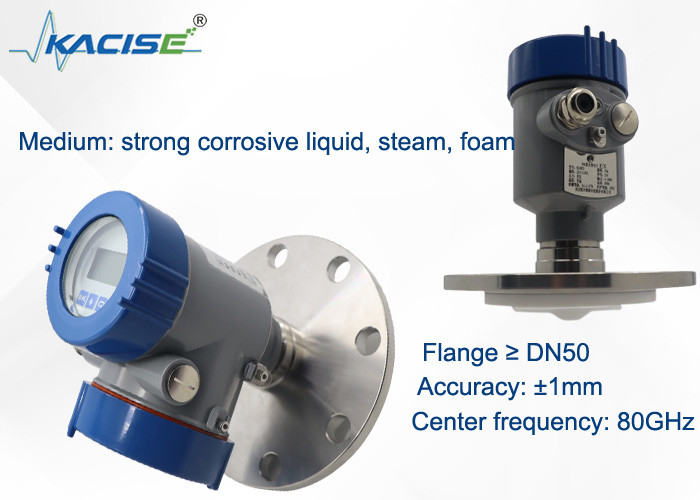

Średnie | mocno żrący płyn, para, pianka |
Zakres pomiarowy | 0.1m~10/20/30/60/100m |

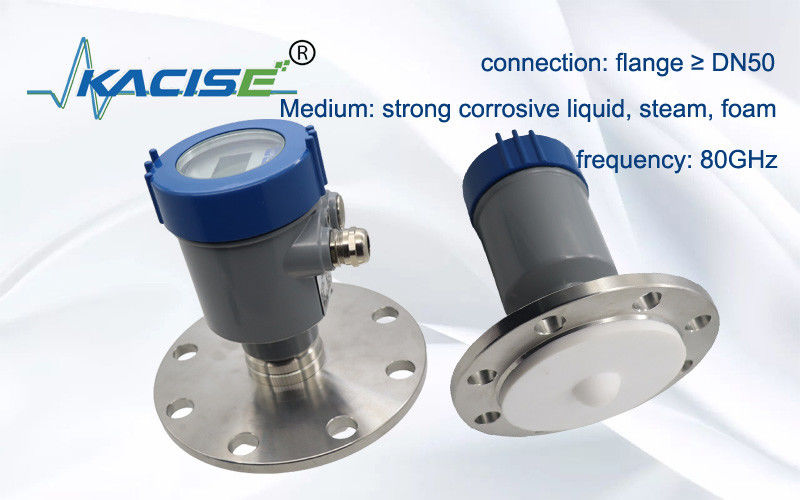

Połączenie z procesem | kołnierz ≥ DN50 |
Temperatura procesu |
-40 ≈ 130°C |
Ciśnienie procesu | -0,1 ∼2,5 MPa |

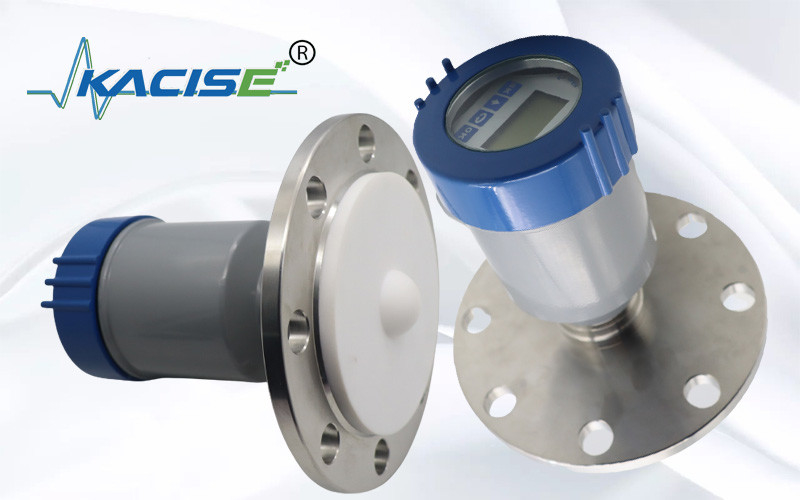

Wielkość anteny | Antenna soczewki 34 mm (zgodnie z wielkością kołnierza) |
Materiał antenowy | PTFE |
Dokładność | ±1 mm (zakres poniżej 35 m) ±5 mm (zakres między 35 m a 100 m) |
Klasa ochrony | P67 |
Częstotliwość środkowa | 80 GHz |
Kąt startu | 3° |
Zasilanie | Dwuprzewodowy / DC24V / czteroprzewodowy / DC12~24V / czteroprzewodowy / AC220V |
Obudowa | aluminium/ stal nierdzewna |
Wyjście sygnału | dwuprzewodowy /4...20mA/protokół HART czteroprzewodowy /4...20mA/ RS485 Modbus |
5. Wymagania dotyczące instalacji
W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i starać się unikać różnych przedmiotów, które wpływają na sygnał, takich jak płytacze, itp.
6Połączenie elektryczne.
Zasilanie
(4?? 20) mA/HART ((2 przewody)
Zasilanie i sygnał prądu wyjściowego posiadają wspólny kabel osłonięty z dwoma rdzeniami.
(4?? 20) mA ((4 przewody/6 przewody)
Zasilanie musi być oddzielnie zasilane,i czterogłowy zasilany kabel jest używany do zasilania i sygnału prądu (sygnał prądu i interfejs RS485 mogą być wyprowadzane w tym samym czasie, a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).
RS485/Modbus
Zasilanie musi być zasilane oddzielnie, a do zasilania i sygnału cyfrowego wykorzystuje się czterojadrowy kabel osłonięty. (Sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie,a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).
7- Połączenie.
8.Przewodnik bezpieczeństwa
Proszę przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych!Wszystkie operacje z elementami elektrycznymi przyrządu muszą być wykonywane przez specjalistów, którzy przeszli formalne szkolenieProszę sprawdzić tablicę oznaczającą instrument, aby upewnić się, że specyfikacja produktu spełnia Państwa wymagania.Proszę upewnić się, że napięcie zasilania jest zgodne z wymogami umieszczonymi na tablicy oznaczającej przyrząd.
9Stopień ochrony
Ten przyrząd w pełni spełnia wymagania klasy ochrony IP66/67, prosimy zapewnić wodoodporność głowicy uszczelniającej kabla.
Jak upewnić się, że instalacja spełnia wymagania IP67:
Upewnij się, że głowica uszczelniająca nie jest uszkodzona.
Upewnij się, że kabel nie jest uszkodzony.
Należy upewnić się, że stosowane kable spełniają wymagania przepisów dotyczących połączeń elektrycznych.
Przed wejściem do interfejsu elektrycznego, zgiąć kabel w dół, aby upewnić się, że woda nie przepływa do obudowy, patrz 1
Proszę zacisnąć przewód, patrz 2
Proszę podłączyć nieużywany interfejs elektryczny za pomocą ślepej wtyczki, patrz 3
10.Linearność czujnika
Kąt wiązki
kąt wiązki to kąt wiązki, w którym gęstość energii fali radarowej osiąga połowę jej maksymalnej wartości (szerokość 3 dB).Mikrofale emitują sygnały poza zasięgiem wiązki i mogą być odbijać się przez zakłócające obiekty.
Średnica anteny soczewki |
Φ32 mm obiektyw Antenna |
Φ42 mm obiektyw Antenna |
Φ76 mm obiektyw Antenna |
Φ74,7 mm soczewka Antenna z oczyszczeniem powietrza |
Kąt wiązki | 7° | 6° | 3° | 3° |
Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej odgłosów zakłóceń zostanie wygenerowanych.
Aby dokonać dokładniejszych pomiarów, należy unikać instalowania wszelkich urządzeń wewnętrznych (takich jak przełączniki graniczne, czujniki temperatury, podstawy, pierścienie próżniowe, cewki grzewcze, deflectory itp.).) w zakresie wiązki sygnałowej.
