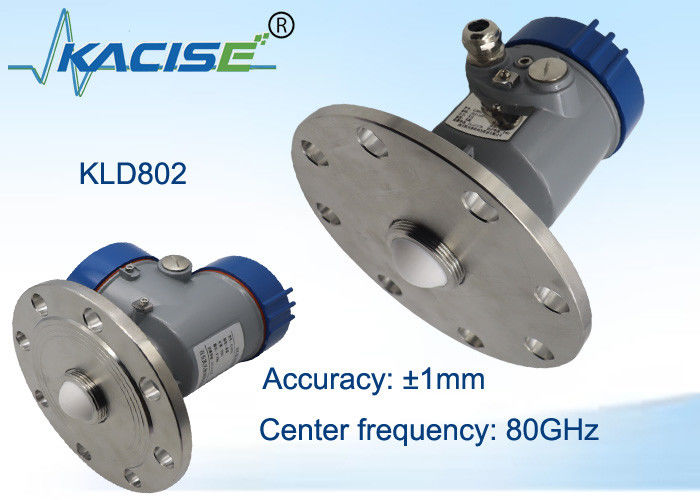

1 mm dokładność 80 GHz bezkontaktowy radarowy miernik poziomu dla 100 m pomiaru poziomu zbiornika wody

1 mm Precision Non-Contact Radar Level Gauge to wyjątkowy produkt. oferuje niezwykle precyzyjne pomiary o dokładności 1 mm. Jest on odpowiedni do pomiaru poziomu zbiornika wody do 100 m. konstrukcja bezkontaktowa zmniejsza zużycie, zapewniając niezawodne i długotrwałe wydajność dla różnych zastosowań przemysłowych.

Antenna radarowa przesyła wąski impuls mikrofalowy, który będzie odbijał z powrotem, gdy osiągnie powierzchnię badanego medium, a następnie ponownie zostanie przyjęty Sygnały przesyłane są do systemu elektrycznego Przesyłanie sygnałów jest następujące: Mikrowave jest tak szybki, czas potrzebny na transmisję mikrofalową do powierzchnia badanego medium, a następnie odblaskowana z powrotem, wynosi prawie 0.

• Radaru fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, oraz minimalna pomiarowa strefa ślepa wynosi 0,05 m.
• Mniejszy rozmiar anteny spełnia pomiar większej pracy warunki.
• Różnorodność anten obiektywów, mniejsze kąty startu, bardziej skoncentrowane energia, silniejsze sygnały echa i większa niezawodność niż inne radary produkty w tych samych warunkach przemysłowych i górniczych.
• Ma silniejszą penetrację i może być stosowany normalnie w przypadku przyczepność i kondensacja.
• Zakres sygnału dynamicznego jest większy, a pomiar niskiej mocy dielektrycznej Stały medium jest bardziej stabilne.
• Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru

Przy montażu przyrządu należy unikać umieszczania go nad materiałem wlewu i staraj się unikać różnych obiektów, które wpływają na sygnał, takich jak płytacze mieszania itp.

Zasilanie

(4?? 20) mA/HART ((2 przewody)

Zasilanie i sygnał prądu wyjściowego dzielą dwukernikowy osłonięty Proszę zapoznać się z danymi technicznymi dla konkretnego napięcia zasilania zasięg.

(4?? 20) mA ((4 przewody/6 przewody)

Zasilanie musi być zasilane oddzielnie, a czterokernie osłonięte Kabel jest używany do zasilania i sygnału prądu (sygnał prądu a interfejs RS485 może być wyprowadzany w tym samym czasie, a sześciokernia w celu jednoczesnego wyjścia wymagany jest zasłonięty kabel).

RS485/Modbus

Zasilanie musi być zasilane oddzielnie, a czterokernie osłonięte Kabel jest używany do zasilania i sygnału cyfrowego (sygnał prądu i sygnał cyfrowy). Interfejs RS485 może być wyprowadzany w tym samym czasie, a sześciokernie osłonięte w celu jednoczesnego wyjścia wymagany jest kabel).

Należy pamiętać o wymaganiach lokalnej instalacji elektrycznej. Przestrzegaj lokalnych przepisów dotyczących bezpieczeństwa i higieny pracowników. należy zakończyć operacje na elektroelementach przyrządu W celu uzyskania informacji na ten temat prosimy o zapoznanie się oznaczenie przyrządu w celu zapewnienia specyfikacji produktu Proszę upewnić się, że napięcie zasilania jest stałe z wymogami umieszczonymi na tablicy nazwy instrumentu.

Ten przyrząd w pełni spełnia wymagania klasy ochrony IP66/67, należy zapewnić wodoodporność głowicy uszczelniającej kabla, jak pokazano poniżej:

Jak upewnić się, że instalacja spełnia wymagania IP67:

• Upewnij się, że głowica uszczelniająca nie jest uszkodzona.
• Upewnij się, że kabel nie jest uszkodzony.
• Należy upewnić się, że stosowane kable spełniają wymagania przepisy dotyczące połączeń elektrycznych.
• Przed wejściem w interfejs elektryczny, zgiąć kabel w dół, aby zapewnić że woda nie przepływa do obudowy, patrz 1
• Proszę zacisnąć przewód, patrz 2
• Proszę podłączyć nieużywany interfejs elektryczny za pomocą ślepej wtyczki, patrz 3

Kąt wiązki

Kąt wiązki jest kątem wiązki, w którym gęstość energii radaru Mikrofale emitują sygnały, które mogą być odtwarzane w czasie, gdy fala osiąga połowę swojej maksymalnej wartości (3dB szerokości). poza zasięgiem wiązki i mogą być odbijać się przez zakłócające obiekty.

Im większy rozmiar anteny i mniejszy kąt wiązki α, tym mniej wygenerowane zostaną echo interferencji.

W celu dokładniejszych pomiarów należy unikać instalowania urządzeń wewnętrznych (takich jak jako przełączniki graniczne, czujniki temperatury, podstawy, pierścienie próżniowe, cewki grzewcze, w zakresie wiązki sygnałowej.

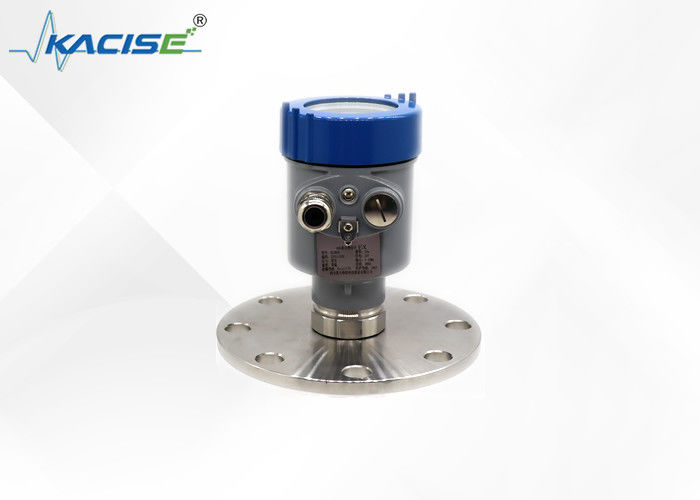

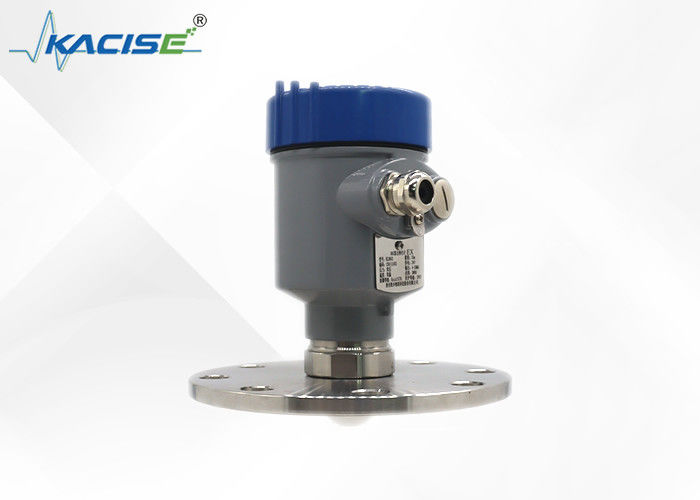

Pokaz produktów serii KLD800
