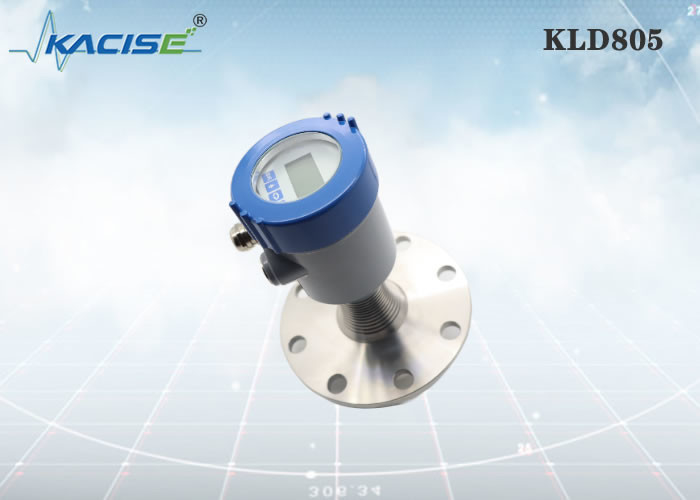

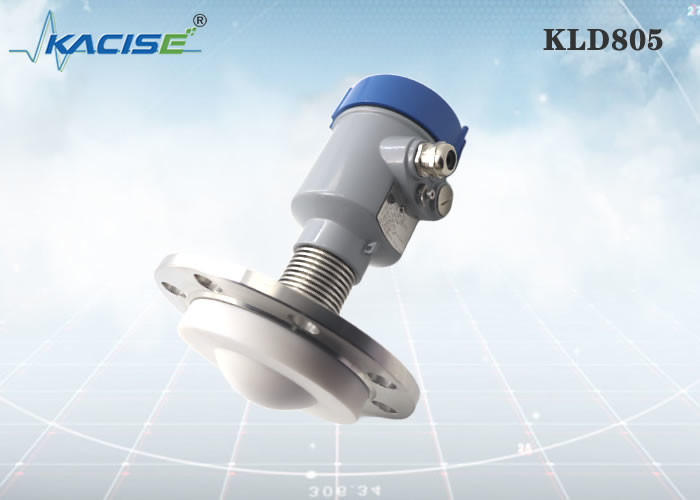

Radarowy przetwornik poziomu KLD805 80 GHz do silnych żrących cieczy z dokładnością ± 1 mm i technologią FMCW

Sterownik poziomu radaru 80G serii KLD800 wykorzystuje technologię fal ciągłych modulowanych częstotliwością (FMCW). Antena emituje sygnał radarowy FM o wysokiej częstotliwości,i częstotliwość sygnału radarowego wzrasta liniowoPrzesyłany sygnał radarowy jest odbierany przez tę samą antenę po odbiciu przez medium pomiarowe.różnica częstotliwości pomiędzy częstotliwością sygnału przesyłanego a częstotliwością sygnału odbieranego jest proporcjonalna do mierzonej odległościZbierany sygnał różnicy częstotliwości poddawany jest szybkiej transformacji Fouriera (FFT) w celu uzyskania widma odbijanego echa,i odległość do mierzonego celu oblicza się na podstawie tego.

• Radar fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, a minimalna ślepa strefa pomiaru wynosi 0,05 m.
• Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
• Różnorodność anten soczewkowych, mniejsze kąty startu, bardziej skoncentrowana energia, silniejsze sygnały echo i wyższa niezawodność niż inne produkty radarowe w tych samych warunkach przemysłowych i górniczych.
• Ma silniejszą penetrację i może być normalnie stosowany w przypadku przyczepności i kondensacji.
• Zakres sygnału dynamicznego jest większy, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
• Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru.

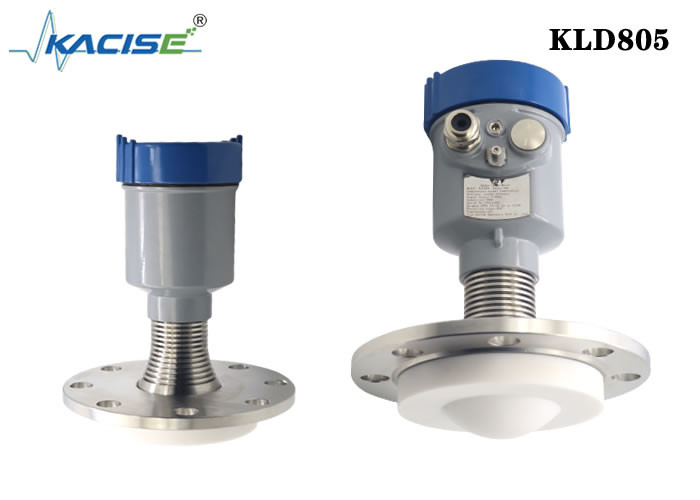

KLD805

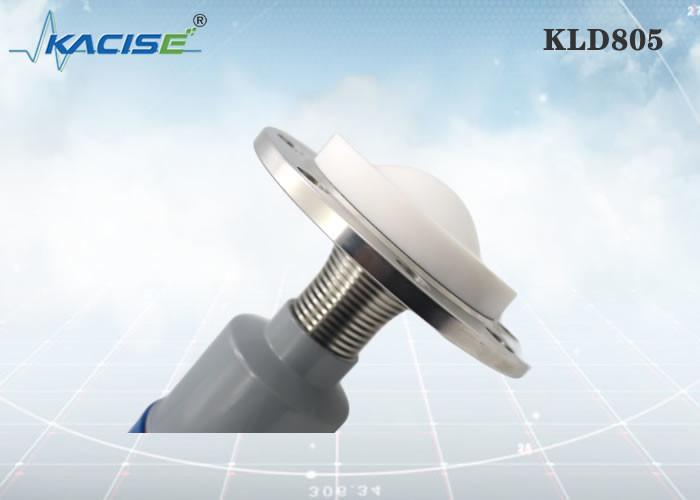

Średnie: silny żrący płyn, para, pianka, wysoka temperatura i wysokie ciśnienie Zakres pomiarowy: 0,1 m~10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN80 Temperatura procesu: -40~200°C Ciśnienie procesowe: -0,1−2,5 MPa Wielkość anteny: 76 mm anteny soczewki (zgodnie z wielkością kołnierza) Materiał anteny: PTFE/zawieranie ogólne Dokładność: ±1 mm Klasa ochrony: IP67 Częstotliwość środkowa: 80GHz Kąt startu: 3° Zasilanie: dwukierunkowe /DC24V 4-przewodowy /DC12~24V Obudowa: aluminium / tworzywo sztuczne / stal nierdzewna Wyjście sygnału: dwuprzewodowy /4...20mA/protokół HART 4-przewodowy 4...20mA/ RS485 Modbus

W przypadku instalacji brzytów minimalna odległość między przyrządem a ścianą zbiornika powinna wynosić 200 mm.

1 płaszczyzna danych

2 środek zbiornika lub oś symetrii

W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów wpływających na sygnał, takich jak mieszanie wiosł itp.

W wyjątkowo złożonych warunkach pracy przyrząd może pracować normalnie, jeśli nie ma przeszkody w obszarze o promieniu 20 cm pośrodku punktu montażu.

Schemat połączenia instalacji:

Maksymalna wysokość cewki montażowej H max zależy od średnicy cewki montażowej D i wielkości kąta uruchomienia produktu.

Zbyt długi połączenie instalacji wpłynie na wydajność radaru.

Jednostka w mm:

Jednostka w mm:
