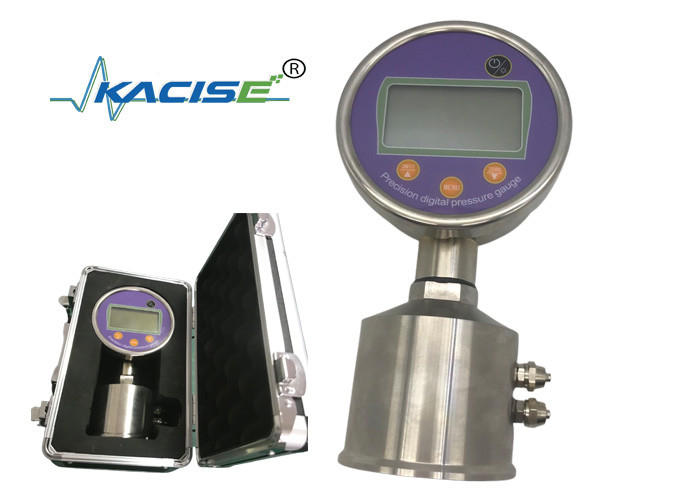

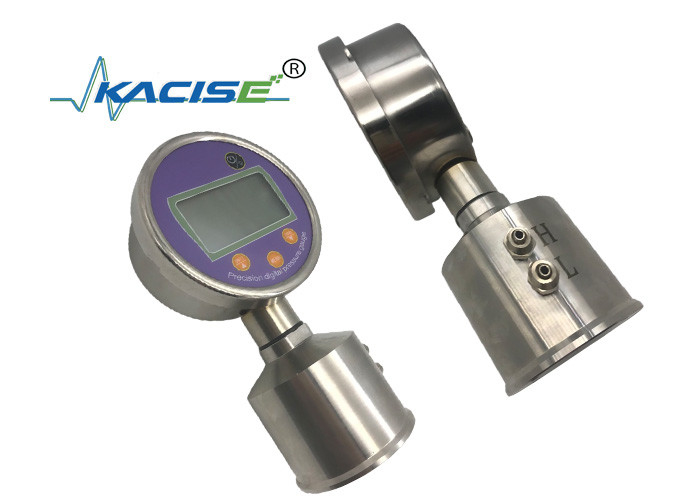

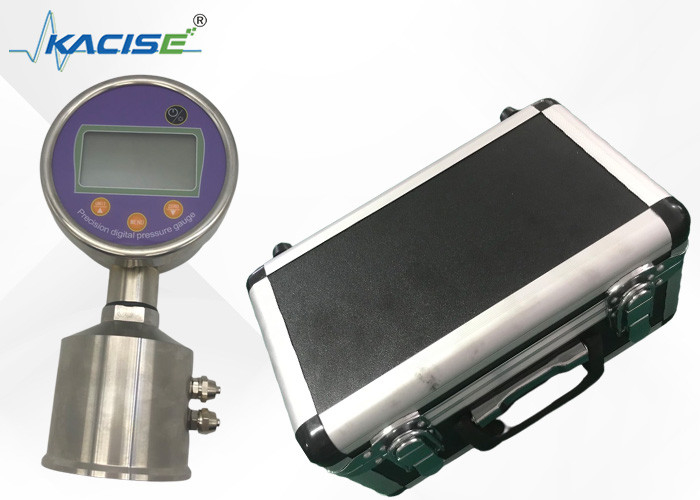

24VDC cyfrowy miernik ciśnienia oleju z dokładnością 0,1% naładowalna bateria litowa i 50000 limitem zapisu danych

Kacise dokładność wysokości 0,1% magazynowania oleju miernika ciśnienia, stalowy miernik ciśnienia wody z akumulatorem

1. Przegląd

Precyzyjny cyfrowy manometr ciśnienia KPG201C wykorzystuje wysokiej precyzji, nisko wydajny, wielkoskalowy układ zintegrowany jako podstawowe urządzenie, składające się głównie z wysokiej precyzji układu pomiarowego,obwód zabezpieczający ładowanie baterii, czujnik i układ przetwarzania sygnałów.

Produkt wykorzystuje mikroprocesor do automatycznego kompensowania i korygowania zerowego odchylenia przyrządu, nieliniowości itp.,i wykorzystuje urządzenia o wysokiej wydajności, takie jak czujniki ciśnienia o wysokiej stabilności, aby zapewnić dokładność i niezawodność przyrząduMiernik może samodzielnie ustawić różne parametry funkcji, aplikacja jest elastyczna i można wybrać różne funkcje.i czas przechowywania można ustawić samodzielnie.

2. Cechy

• Różne parametry można ustawić zgodnie z wymaganiami użytkownika w dowolnym czasie i miejscu, a aplikacja jest elastyczna i wygodna.
• Specjalne mierniki ciśnienia mogą być dostosowywane do wymagań użytkownika.
• Oprogramowanie wykonuje kompensację temperatury z wysoką precyzją i szeroką temperaturą roboczą.

3. Parametry

4. Panel wyświetlania i klawisze

1, Opis przycisku

• Przycisk "Włącz": <1> Jest używany do włączania i wyłączania miernika ciśnienia;
• <2> Wyjdź z interfejsu ustawień.
• przycisk "menu": <1> Długie naciśnięcie, aby wejść do interfejsu hasła;
• < 2> Krótki przycisk w celu wprowadzenia stanu komunikacji.
• Przycisk "Zero": <1> Naciśnij ten przycisk, aby automatycznie skorygować ciśnienie zerowe;
• <2> Ustawić funkcję "Down" interfejsu.
• przycisk "Backlight": <1> Krótkie naciśnięcie, aby włączyć i wyłączyć tło;
• < 2> funkcja "W górę" w interfejsie ustawiania;
• <3> Długie naciśnięcie, aby wejść i wyjść ze stanu przechowywania.

2Wyświetlanie opisu

5. Kalibracja

Jeżeli wyświetlacz ciśnienia jest niedokładny i wymagana jest kalibracja ciśnienia, należy skontaktować się z producentem i wyjaśnić to specjalistowi.

Uwaga: Nieprofesjonalistom nie wolno kalibrować miernika ciśnienia w celu uniknięcia poważnych uszkodzeń miernika ciśnienia.

6. Zastosowanie podstawowych funkcji

1Włącz i wyłącz.

Po włączeniu zasilania ekran wyświetla zakres miernika ciśnienia.

2Podświetlenie włączane i wyłączone

Krótkie naciśnięcie unit

3Ciśnienie czyste.

Jeśli bieżąca wartość pomiaru ciśnienia znajduje się w przedziale kalibracji zerowej, w celu usunięcia wartości mierzonej naciśnij ′zero′.Jeśli uda się, zostanie wyświetlony CAL-0

4. Rejestracja danych

Wciśnij i przytrzymaj przyciśniętą mocą przycisk ′unit′ przez około 5 sekund, aby uruchomić/wyłączyć funkcję rejestrowania danych miernika ciśnienia.oznacza, że jest obecnie w stanie przechowywaniaJeśli magazyn jest pełny, miernik ciśnienia wyświetla “FULL”.

Uwaga: Po ponownym uruchomieniu stan przechowywania zostaje automatycznie wyłączony.

5Komunikacja

Przed komunikowaniem, najpierw podłącz miernik ciśnienia do komputera, a następnie naciśnij przycisk menu, aby wprowadzić początkowe działanie USB.oprogramowanie komputera zostanie otwarte do następnego krokuJeśli "LOAD" jest wyświetlany przez kilka sekund, a następnie "ERR-C" jest wyświetlany przez kilka sekund, a następnie wraca do normalnego interfejsu, a następnie nie działa.można zmienić linię komunikacyjną lub ponownie uruchomić miernik ciśnienia, aby ponownie działaćPo zakończeniu transferu danych, naciśnij klawisz otwarcia, aby wrócić do normalnego interfejsu.

Uwaga: Po wprowadzeniu gabarytów do stanu łączności gabaryt automatycznie wychodzi z stanu przechowywania.

7. Ustawienie instrukcji menu

1) wejdź do menu

Przed wejściem do menu konfiguracji należy wprowadzić hasło, a hasło to 503 .

1. Przyciśnij i przytrzymaj przycisk menu przez około 5 sekund, na ekranie wyświetlany jest interfejs wprowadzania hasła ?? P---??; hasło jest wprowadzane od lewej do prawej strony;
2. Podczas wprowadzania klawisza w górę oznacza liczbę +, klawisza w dół oznacza liczbę -, klawisze menu określa liczba, a hasło "503" jest wprowadzane w celu wejścia do interfejsu ustawień.

Uwaga: Jeśli hasło zostało wprowadzone nieprawidłowo, wyświetlony zostanie Err-0 i powróci do normalnego interfejsu.

2) ustawić opcje menu

Istnieją 2 opcje w menu konfiguracji, które są:

1-Int 2-Mod

Wyjaśnij:

1. <1-Int> Wykonanie tego elementu w celu ustawienia czasu interwałów przechowywania;
2. <2-Mod> Wykonaj ten element, aby ustawić tryb miernika ciśnienia.

Naciśnij klawisze "Backlight" i "Zero", aby wybrać dwie powyższe opcje, nacisnij przycisk "Menu", aby wprowadzić wybrane ustawienia przedmiotu, i nacisnij przycisk "Zgaszenie", aby wrócić do normalnego interfejsu.

3) ustawić interwał przechowywania

Po wprowadzeniu tego interfejsu wyświetlany jest bieżący czas przedziału przechowywania (w sekundach).w celu dodania/odliczenia liczby naciśnij klawisze "Backlight" i "Correct Zero". Pierwszy bit jest ustawiony. Następnie naciśnij przycisk ?? Menu??, aby wprowadzić drugi ustawienie. Po zakończeniu ustawienia, jeśli liczba znajduje się w zakresie (1-7200),to będzie przechowywać i wrócić do poprzedniego interfejsu. W tym czasie ustawienie jest zakończone. Jeśli jest poza zakresem, zostanie wyświetlone. "Err-0" i powróć do poprzedniego interfejsu, który nadal jest ostatnim danymi ustawienia.Naciśnij przycisk "Shutdown" w dowolnym momencie, aby wyjść z bieżącej operacji i wrócić do poprzedniego ekranu.

Uwaga: Standardowa prędkość pomiarowa urządzenia wynosi 0010 (po 10 sek.)

4) ustawienie trybu

Po wprowadzeniu tego interfejsu wyświetlany jest bieżący tryb.naciśnij przycisk .

Wybierz Mod1, częstotliwość pobierania próbek ciśnienia miernika ciśnienia wynosi 1 sekundę;

Wybierz Mod2, częstotliwość pobierania próbek ciśnienia miernika ciśnienia wynosi ustawiony czas pomiaru czasu przechowywania.

Strzałka w górę jest flagą trybu, który jest wyświetlany jako Mod2 i nie jest wyświetlany jako Mod1.

W normalnych okolicznościach, jeśli chcesz sprawdzić miernik ciśnienia, możesz użyć Mod1. Częstotliwość pobierania próbek ciśnienia Mod2 jest związana z ustawionym intervalem przechowywania.

Uwaga: Przy użyciu funkcji przechowywania zaleca się użycie Mod2 w celu wydłużenia żywotności baterii.i automatycznie wchodzi w tryb ustawień przed ostatnim wyłączeniem po ponownym uruchomieniu.

8. Funkcja przechowywania

1. usunięcie danych

Po wprowadzeniu interfejsu wprowadzania hasła, wprowadź hasło 600, naciśnij przycisk Menu, miernik ciśnienia wyświetla OK, usunięcie danych jest zakończone i normalny interfejs jest zwrócony.

2. oglądać godzinę

Po wprowadzeniu interfejsu wprowadzania hasła, wprowadź hasło 601, miernik ciśnienia wyświetli ′′rok-miesiąc-dzień-godzinę-minutę-sekundę" i automatycznie wróci do normalnego interfejsu.

3. wyświetlić liczbę zapisów

Po wprowadzeniu interfejsu wprowadzania hasła, wprowadź hasło 602, miernik ciśnienia wyświetli liczbę danych obecnie przechowywanych i automatycznie powróci do normalnego interfejsu.

9Instalacja i utrzymanie

1. instalacja

1. Miernik należy zamontować w pionowej płaszczyźnie poziomej.
2. Należy zwrócić uwagę na dopasowanie zakresu ciśnienia przy użyciu z pompą ciśnienia lub innymi instrumentami.
3. Przy ciśnieniu 0, jeżeli cyfrowy wyświetlacz miernika ciśnienia nie jest równy 0, w celu zapewnienia dokładności pomiaru należy użyć przycisku "Zero" do wykonania kalibracji zerowej.
4. Przed zainstalowaniem cyfrowego licznika na urządzeniu sprawdź czy nadgłośnik jest czysty.

2. utrzymanie

1. Przyrząd jest przyrządem pomiarowym o wysokiej precyzji, który powinien być wybrany w obiegu powietrza, łatwy do obserwacji, łatwy do utrzymania i obsługi.
2. Chociaż cyfrowy miernik ciśnienia może przekroczyć ciśnienie 1,2 razy podczas użytkowania, wpływa to na dokładność pomiaru i uszkadza przyrząd.Zaleca się, aby użytkownik używał licznika zgodnie z zakresem.
3. Gdy precyzyjny cyfrowy miernik ciśnienia LCD wyświetla, że napięcie akumulatora jest przestrzeń, należy natychmiast naładować go, aby zapewnić normalną pracę pomiaru.,czas ładowania wynosi 3~4 godziny.
