Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
KUM-A
Uwaga: Informacje o zasięgu są bardzo ważne

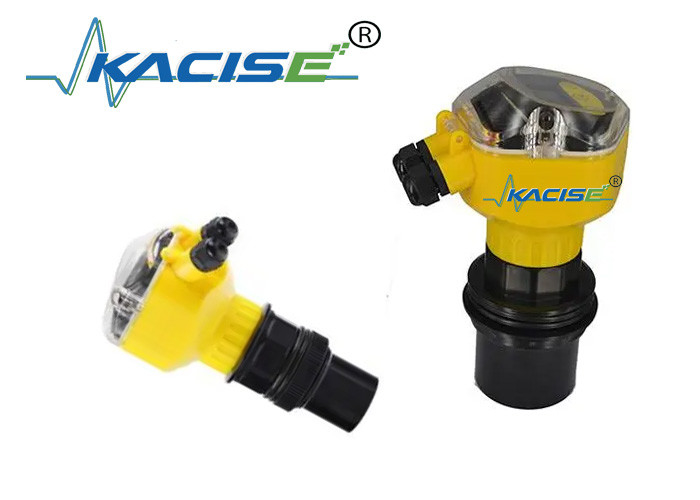

Ultrasonowy miernik poziomu KUM-A to bezkontaktowy i opłacalny miernik poziomu o wysokiej niezawodności, wysokiej dokładności i łatwej instalacji.Nie musi dotykać medium i może spełniać wymagania pomiarowe większości zastosowań.
| Specyfikacje | Wartość |
| Ciśnienie napięcie | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Dokładność | 00,5%, 1,0% |
| Wyświetlacz | LCD |
| Temperatura otoczenia |
Wskaźnik wyświetlacza -20°C+60°C przetwornik-20°C+80°C |
| Średnie | płynne i stałe |
| Wyjście analogowe | 4-20mA |
| Wyjście cyfrowe | RS485, RS232 (obie są opcjonalne) |
| Zasilanie | 24Vdc |
| Stopień ochrony | Instrument wyświetlania IP65,przetwornik IP68 |
| Rodzaj sondy | PVDF, stop aluminium, ABS, stal nierdzewna 316L, teflon, stop tytanu |
| KUM-A | ||||||
| Zakres pomiaru | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15 m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50 metrów | |||||
| H | 60m | |||||
| Sygnał wyjściowy | ||||||
| A | 4-20mA | |||||
| Dokładność | ||||||
| 0.5 | 00,5% | |||||
| 1.0 | 1% | |||||
| Zasilanie | ||||||
| A | 24Vdc | |||||
| B | 11 ~ 30Vdc | |||||
| Rodzaj sondy | ||||||
| A | PVDF | |||||
| B | Stopy aluminium | |||||
| C | ABS | |||||
| D | Stal nierdzewna 316L | |||||
| E | Teflon | |||||
| F | Stopy tytanu | |||||
| Opis błędu | przyczyna wydania | Rozwiązanie |
| Mierz nie wyświetla, nie działa | Niewłaściwe zasilanie, niewłaściwe okablowanie. | Sprawdź, czy zasilanie DC24v jest poprawne Sprawdź, czy okablowanie jest poprawne |
| Instrument ma wyświetlacz, nie działa |
1- Miernik poziomu nie jest dostosowany do poziomu płynu lub materiału 2Poziom płynu bardzo się waha. 3Powierzchnia materiału jest bardzo nierówna. 4Powierzchnia płynu ma grubszą warstwę pianki. 5Po opróżnieniu płynu i opróżnieniu materiału dno pojemnika nie jest płaskie. 6. Poza zakresem pomiaru |
1. Dostosować kierunek wyrównania miernika poziomu, i użyć poziomu alkoholu do kalibracji i dodać rurkę z tworzywa sztucznego do pojemnika 2Użyj miernika poziomu z większym zasięgiem 3. Użyj miernika o większym zakresie lub innych metod pomiaru 4- Naturalnie, po dodaniu płynu lub materiału. 5Użyj miernika poziomu z większym zasięgiem |
| Wyświetlacz przyrządu jest niestabilny lub wartość mierzona ma duże odchylenie |
1Poziom materiału wchodzi w ślepą plamę. 2Wartość pomiaru odległości jest większa niż wysokość instalacji 3Mamy silne zakłócenia elektromagnetyczne. 4Przedmioty blokujące fale dźwiękowe 5. Metalowy obrzeż jest przygotowany na mierniku 6Powierzchnia emitująca lub strona sondy jest w kontakcie z metalem. |
1. Podnieść miernik poziomu lub zapobiec poziom jest zbyt wysoki 2. Zmień wysokość instalacji do prawidłowej wartości 3Instrument musi być podłączony do ziemi i osłaniać miernik poziomu. 4Zmień pozycję instalacji lub dodaj rurki z tworzyw sztucznych 5Przełącz na plastikowe płaszcze. 6Użyj gumowych podkładek do izolacji od metalu. |

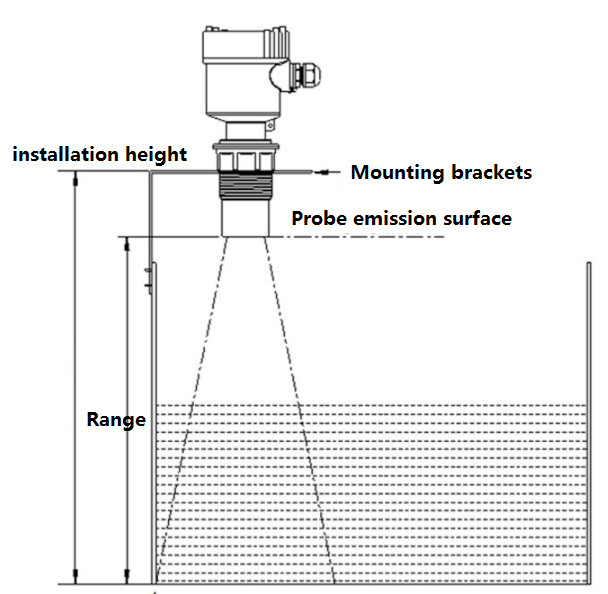

W przypadku pojemnika z przystankiem montażowym lub sondą umieszczoną w okrągłej rurze długość połączenia flanszy pojemnika o szerokości poziomej 4 m, 6 m i 8 m powinna być mniejsza niż 400 mm,a długość kontenera o szerokości 12 m powinna być mniejsza niż 400 mm.
Sondu czujników poziomu 150 mm, 15 m, 20 m, 30 m powinny wystawać z portu instalacyjnego.
