Place of Origin:
China (Mainland)
Nazwa handlowa:
Kacise
Orzecznictwo:
ce,ISO9001
Model Number:
KUS series
Wideo
Wideo

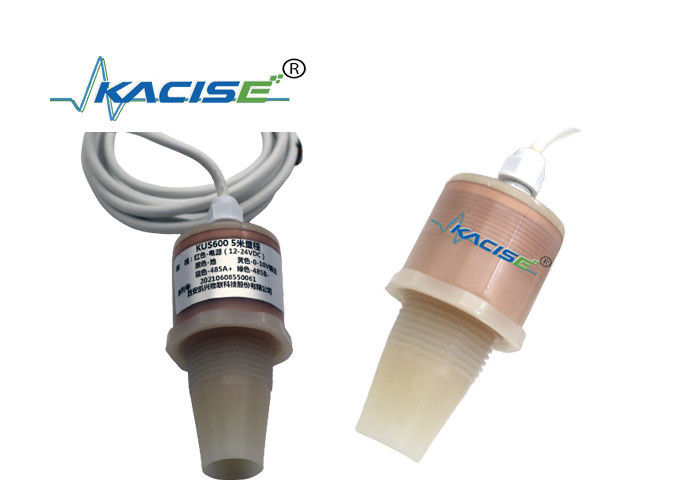

| Model: KUS600 | |
| Zakres pomiarowy |
600... 5000 mm. Odległość pomiaru może osiągnąć 6 metrów, jeśli zasilanie wynosi 24 V. |
| Ślepy punkt | 600 mm |
| Napięcie zasilania | 3,3 ... 24 VDC, tętnienie 10%SS |
| Prąd zasilania bez obciążenia I0 | ≤ 20 mA w okresie aktywności i ≤0,3 mA w czasie uśpienia |
|
Sygnał wyjściowy |
0-10 V. 0-3 V 0-5 V /4-20 mA/NPN/PNP/RS485 Wyjście analogowe. |
| Dokładność pomiaru | ≤1% FS |
| Kompensacja temperatury | Tak |
| Rozdzielczość wahadłowa | 0,1 mm; |
| Temperatura pracy | -40…85℃(233...358K) |
| Temperatura przechowywania | -40…85℃(233...358K) |
| Podłączenie elektryczne | Kabel 5-żyłowy (wyjście analogowe), kabel 6-żyłowy (wyjście przełączające); |
| Klasa ochrony | IP67 |
| materiał skorupy | PCV/PVDF/PTFE/ABS |
Połączenia elektryczne i definicje sygnałów
| Kolejność linii | Kolor | Definicja |
|---|---|---|
| 1 | Czerwony | Moc jest dodatnia |
| 2 | Czarny | masa powrotu zasilania |
| 3 | Żółty | Wyjście analogowe, wyjście napięciowe, wyjście przełączające wyjście prądowe |
| 4 | Niebieski | RS485 A+ lub uart TXD |
| 5 | Zielony | RS485 B- lub uart RXD |
Jednostka na schemacie to mm
Jeśli czujnik jest zainstalowany w temperaturze otoczenia poniżej 0 ℃, powinien dobrze działać w przypadku środków ochronnych. W przypadku bezpośredniego montażu czujnika w otworze przelotowym za pomocą nakrętek stalowych, należy go zamocować na środku gwintu obudowy.
| KUS | model | wyjście | zakres | opisać |
|---|---|---|---|---|
| 630 | Model serii produktu | |||
| Wykonane na zamówienie | ||||
| 0-10 V | Wyjście analogowe 0-10V | |||
| 0-5 V | Wyjście analogowe 0-5V | |||
| 0-3 V | Wyjście analogowe 0-3V | |||
| 4-20mA | Wyjście analogowe 4-20mA | |||
| SW | Wyjście przełączające | |||
| Uart | Wyjście szeregowe Uart, protokół MODBUS RTU | |||
| RS485 | Wyjście RS485 Protokół MODBUS RTU | |||
| XX m |
XX m oznacza maksymalną odległość pomiaru (domyślnie 10 m) |
|||
| KUS | 550 | RS485 | 2 m | |
