Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
M18 KUS1000
Wideo
| Atrybut | Wartość |
|---|---|

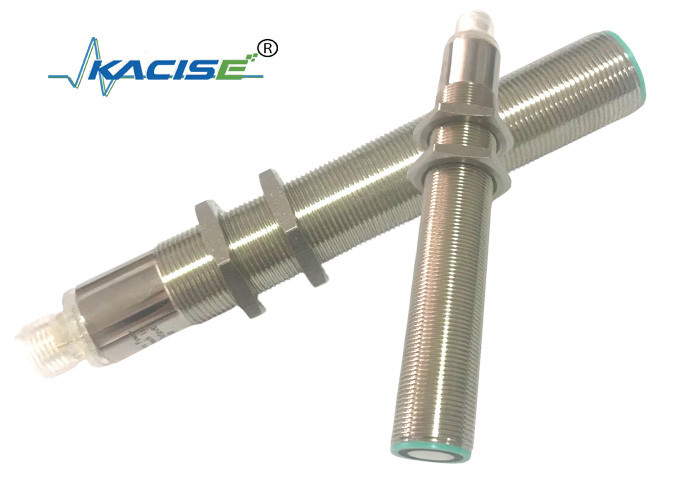

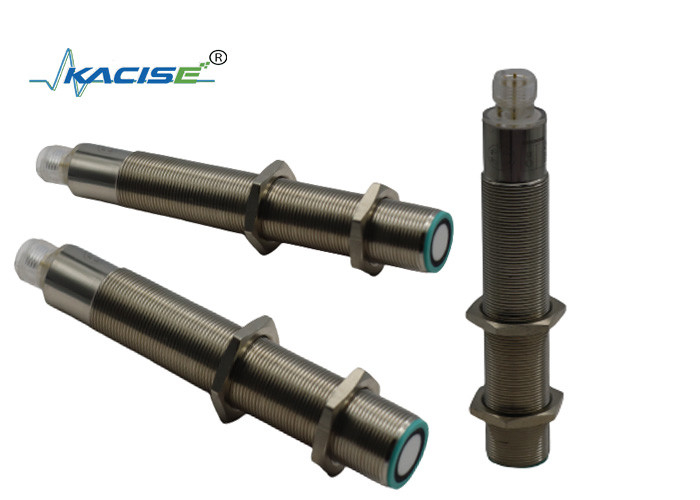

| Produkt | Ultradźwiękowy czujnik odległości |
| Zasięg wykrywania | 50 mm ~ 1000 mm |
| Częstotliwość przetwornika | 40 kHz |
| Napięcie robocze | 24 V prądu stałego |
| Ogranicz napięcie robocze | 3,6 VDC ~ 30 VDC |
| Stopień IP | IP67 |
| Wyjście | RS232/RS485 |
| Zasięg wykrywania | 100...1000 mm |
| Obszar nieużytkowy | 0...100 mm |
| Standardowa tarcza celownicza | 100 mm x 100 mm |
| Częstotliwość przetwornika | ok. 220 kHz |
| Opóźnienie reakcji | ok. 50 ms |
| Wskaźnik | Stan Znaczenie |
|---|---|
| Dioda niebieska | Włącz |
| Dioda żółta | Wskazanie stanu przełączenia (miga: wykryto obiekt funkcji programu) |
| Dioda czerwona | Stale czerwona: Błąd Miga: funkcja programu, nie wykryto obiektu |
| Napięcie robocze UB | 15...30 V DC, tętnienie 10%SS |
| Prąd zasilania bez obciążenia I0 | ≤ 45 mA |
| Typ wejścia | 1 wejście TEACH-IN |
| Zakres działania | A1: -UB...+1 V, A2: +6 V...+UB |
| Impedancja wejściowa | > 4,7 kΩ |
| Impuls programu TEACH-IN | ≥ 1 s |
| Typ wyjścia | 1 wyjście przełączające E4, NPN NO/NC, programowalne |
| Znamionowy prąd roboczy Ie | 200 mA, zabezpieczenie przed zwarciem/przeciążeniem |
| Ustawienie domyślne | Punkt przełączania A1:70mm, Punkt przełączania A2: 800mm |
| Spadek napięcia | ≤ 2,5 V |
| Powtarzaj dokładność | ≤1% |
| Częstotliwość przełączania f | ≤ 13 Hz |
| Histereza zakresu H | 2% ustawionego zasięgu działania |
| Wpływ temperatury | ±1,5% wartości pełnej skali |
| Temperatura otoczenia | -25...70℃(248...343K) |
| Temperatura przechowywania | -40...85℃(233...358K) |
| Połączenie | Złącze V1 (M12*1), 4-pinowe |
| Stopień ochrony | IP67 |
| Materiał obudowy | Mosiądz, niklowany |
| Transduktor | Mieszanka żywicy epoksydowej i pustych szklanych kulek; pianka poliuretanowa, pokrycie PBT |
Czujnik ultradźwiękowy posiada wyjście przełączające z dwoma programowalnymi punktami przełączania. Ustawianie odbywa się poprzez podanie napięcia zasilania - UB lub + UB na wejście TEACH-IN na co najmniej 1 sekundę. Diody LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN.
Punkty przełączania można regulować dopiero w ciągu 5 minut po włączeniu zasilania. Aby zmienić ustawienia, należy uruchomić ponownie system.
| Tryb | Procedura |
|---|---|
| Tryb okna TEACH-IN, funkcja normalnie otwartego | 1. Ustaw cel w pobliżu punktu przełączania 2. Punkt przełączania TEACH-IN A1 z - UB 3. Ustaw cel na daleki punkt przełączania 4. Punkt przełączania TEACH-IN A2 z + UB |
| Tryb okna TEACH-IN, funkcja normalnie zamkniętego | 1. Ustaw cel na daleki punkt przełączania 2. Punkt przełączania TEACH-IN A2 z - UB 3. Ustaw cel w pobliżu punktu przełączania 4. Punkt przełączania TEACH-IN A1 z + UB |
| Punkt przełączania TEACH-IN, funkcja normalnie otwarta | 1. Ustaw cel w pobliżu punktu przełączania 2. Punkt przełączania TEACH-IN A1 z - UB 3. Zakryj czujnik lub usuń przedmioty 4. Punkt przełączania TEACH-IN A2 z + UB |
| Punkt przełączania TEACH-IN, funkcja normalnie zwarta | 1. Zakryj czujnik lub usuń przedmioty 2. Punkt przełączania TEACH-IN A2 z - UB 3. Ustaw cel w pobliżu punktu przełączania 4. Punkt przełączania TEACH-IN A1 z + UB |
| Tryb pracy | Czerwona dioda LED | Żółta dioda LED |
|---|---|---|
| Punkt przełączania TEACH-IN Wykryty obiekt | wyłączony | miga |
| Nie wykryto obiektu | miga | wyłączony |
| Obiekt niepewny (nieważne TEACH-IN) | NA | wyłączony |
| Normalna praca | wyłączony | Stan przełączania |
| Wada | NA | Poprzedni stan |
Podczas instalowania czujnika w środowisku o temperaturze poniżej 0℃ należy zastosować odpowiednie środki ochronne. W przypadku bezpośredniego montażu w otworach przelotowych za pomocą nakrętek stalowych, czujnik należy zamocować pośrodku gwintu obudowy.
