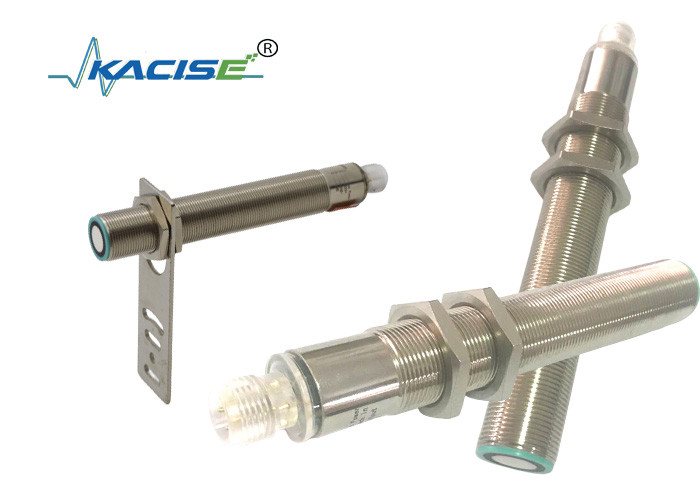

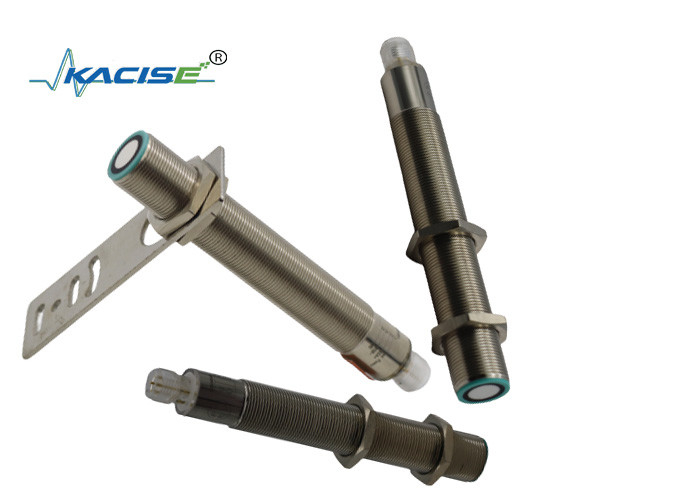

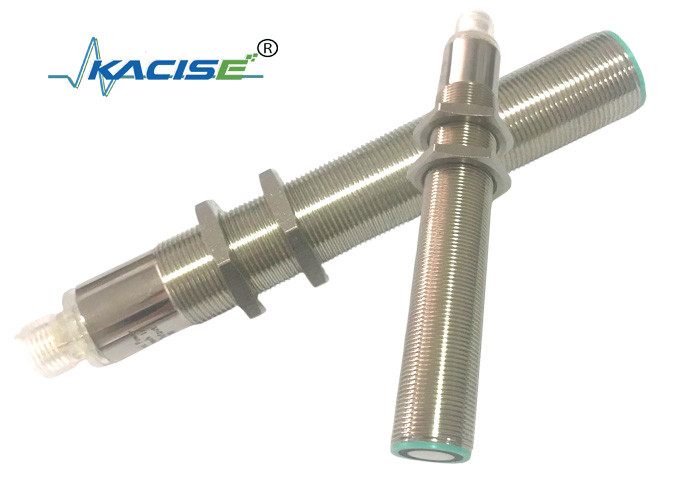

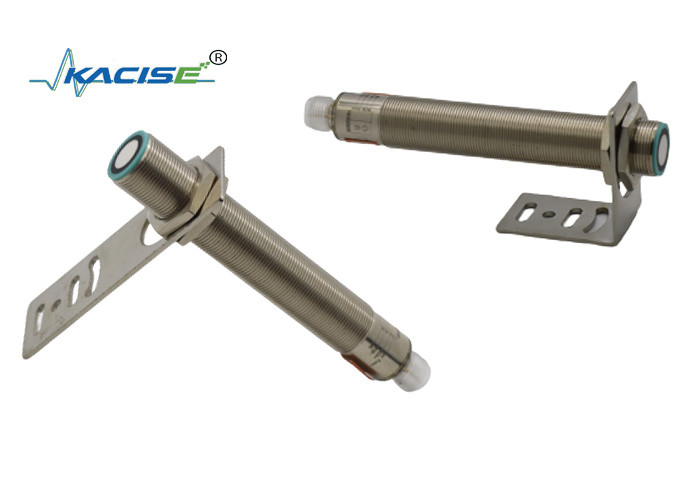

RS485 Ultrasonowy czujnik poziomu wyjścia z zasięgiem wykrywania 50 mm-1000 mm i ochroną IP67 do monitorowania zbiornika płynu

Czujnik ultradźwiękowy wyposażony jest w wyjście przełącznika z dwoma punktami przełącznika, które można ustawić poprzez zastosowanie napięcia zasilania - UB lub + UB do wejścia TEACH-IN.Napięcie zasilania musi być stosowane do wejścia TEACH-IN przez co najmniej 1 s..LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN. Punkt przełączania A1 jest nauczany z - UB, A2 z +UB. Można ustawić osiem różnych funkcji wyjściowych.Punkt przełączaniaJeśli chcesz zmienić punkt przełączania, możesz zmienić punkt przełączania, jeśli chcesz zmienić punkt przełączania.Użytkownik może ustawić odległość żądania tylko po ponownym uruchomieniu zasilania.

Tryb okna TEACH-IN, funkcja normalnie otwarta
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z + UB
Tryb okna TEACH-IN, funkcja normalnie zamknięta
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z - UB
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z + UB
Punkt przełącznika TEACH-IN, funkcja normalnie otwarta
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z
- Przykryj czujnik ręcznie lub usunąć wszystkie przedmioty
z zakresu wykrywania
-Punkt przełączania TEACH-IN A2 z + UB
Punkt przełącznika TEACH-IN, funkcja normalnie zamknięta
- Zakryć czujnik ręcznie lub usunąć
obiekty z zasięgu czujnika
- punkt przełączania TEACH-IN A2 z - UB
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z + UB
TEAC-IN duży interval histerezy, tryb normalnie otwarty
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z + UB
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z - UB
TEAC-IN duży interwał histerezy, tryb normalnie zamknięty
- Ustaw cel na odległy punkt przełączania.
- punkt przełączania TEACH-IN A2 z + UB
- Ustaw cel w pobliżu punktu przełączania.
- punkt przełączania TEACH-IN A1 z
W trybie normalnie otwartym wykrywanie obiektów przez system TEACH-IN
- Zakryć czujnik ręcznie lub usunąć wszystkie przedmioty z
zakres wykrywania
- punkt przełączania TEACH-IN A2 z - UB
- Zakryć czujnik ręcznie lub usunąć wszystkie przedmioty z
zakres wykrywania
- punkt przełączania TEACH-IN A2 z + UB
W trybie normalnie zamkniętym wykrywanie obecności obiektów w trybie TEACH-IN
- Przykryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
- punkt przełączania TEACH-IN A2 z +UB
- Przykryj czujnik ręcznie lub usunąć wszystkie obiekty z zasięgu czujnika
- punkt przełączania TEACH-IN A2 z -UB
Domyślne ustawienie punktu przełączania
A1 = zasięg ślepy, A2 = nominalna odległość

Jeśli czujnik jest zainstalowany w warunkach, w których temperatura otoczenia spada poniżej 0°C, powinien być dobrze zabezpieczony.To musi być naprawione w środku węzła mieszkaniowego..
