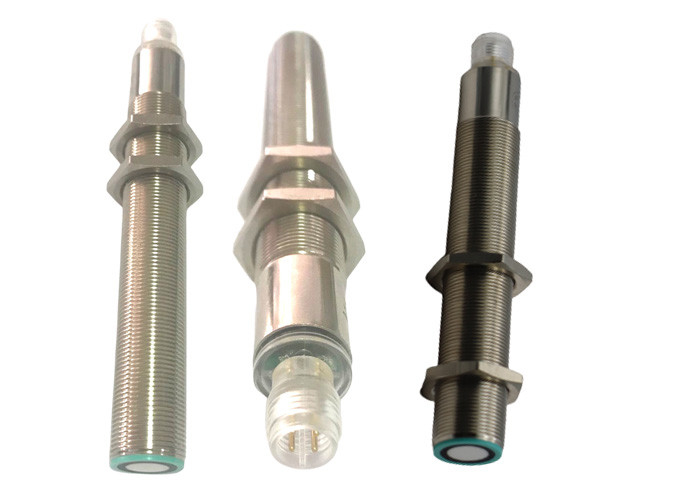

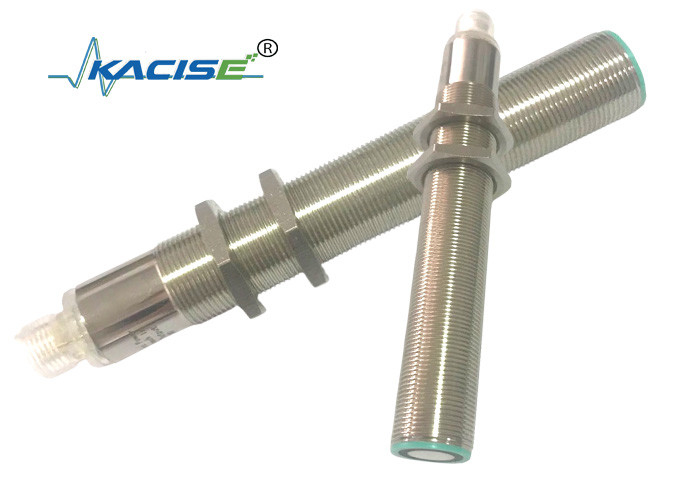

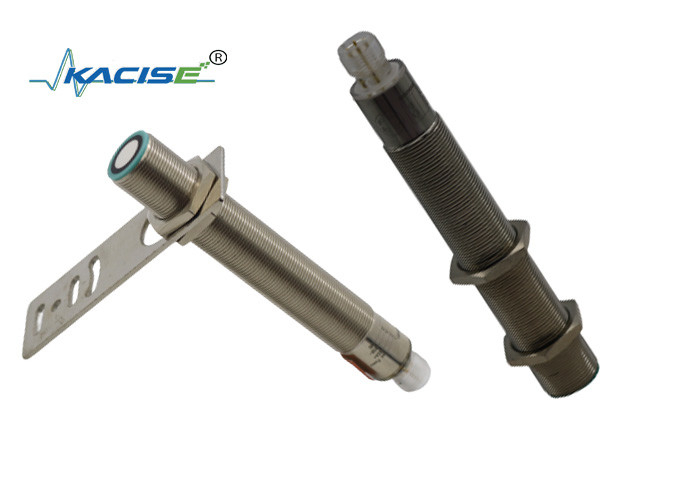

Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
M18 KUS1000
| Zasięg wykrywania | 100... 1000 mm |
| Obszar nieużytkowy | 0 ... 100 mm |
| Standardowa tarcza celownicza | 100 mm x 100 mm |
| Częstotliwość przetwornika | ok. 220 kHz |
| Opóźnienie reakcji | ok. 50 ms |
| Dioda niebieska | włączenie |
|
Dioda żółta |
wskazanie stanu przełączenia miga: wykryto obiekt funkcji programu |
|
Dioda czerwona |
stale czerwone: Błąd Czerwone, migające: funkcja programu, nie wykryto obiektu |
| Napięcie robocze UB | 15...30 V DC, tętnienie 10%SS |
| Prąd zasilania bez obciążenia I0 | ≤ 45 mA |
| Typ wejścia | 1 wejście TEACH-IN |
|
zakres działania A1: -UB ... +1 V, zakres działania A2: +6 V ...+UB |
|
| impedancja wejściowa: > 4,7 kΩ ; Impuls programu TEACH-IN: ≥ 1 s |
| Typ wyjścia | 1 wyjście przełączające E4, NPN NO/NC, programowalne |
| Znamionowy prąd roboczy Ie | 200 mA, zabezpieczenie przed zwarciem/przeciążeniem |
| Ustawienie domyślne | Punkt przełączania A1:70mm Punkt przełączania A2: 800mm |
| Spadek napięcia | ≤ 2,5 V |
| Powtarzaj dokładność | ≤1% |
| Częstotliwość przełączania f | ≤ 13 Hz |
| Histereza zakresu H | 2% ustawionego zasięgu działania |
| Wpływ temperatury | ±1,5% wartości pełnej skali |
| Temperatura otoczenia | -25…70℃(248...343K) |
| Temperatura przechowywania | -40…85℃(233...358K) |
| Połączenie | Złącze V1 (M12×1), 4-pinowe |
| Stopień ochrony | IP67 |
| Materiał obudowy | mosiądz, niklowany |
| Transduktor |
mieszanina żywicy epoksydowej/pustych szklanych kulek; pianka poliuretanowa, pokrycie PBT |
Czujnik ultradźwiękowy posiada wyjście przełączające z dwoma programowalnymi punktami przełączania. Ustawia się je poprzez podanie napięcia zasilania - UB lub + UB na wejście TEACH-IN. Na wejście TEACH-IN należy podać napięcie zasilania na co najmniej 1 s. Diody LED wskazują, czy czujnik rozpoznał obiekt w trakcie procedury TEACH-IN. Punkt przełączania A1 jest uczony za pomocą - UB, A2 z +UB. Można ustawić osiem różnych funkcji wyjściowych. Punkt przełączania, odległość ustawiana dopiero po włączeniu zasilania. Wewnętrzny zegar nie może zostać zmieniony po 5 minutach od włączenia zasilania. Jeżeli użytkownik chce zmienić punkt przełączania, użytkownik może ustawić żądaną odległość dopiero po ponownym uruchomieniu zasilania.
Tryb okna TEACH-IN, funkcja normalnie otwartego
- Ustaw cel w pobliżu punktu przełączania
- Punkt przełączania TEACH-IN A1 z - UB
- Ustaw cel na daleki punkt przełączania
- Punkt przełączania TEACH-IN A2 z + UB
Tryb okna TEACH-IN, funkcja normalnie zamkniętego
- Ustaw cel na daleki punkt przełączania
- Punkt przełączania TEACH-IN A2 z - UB
- Ustaw cel w pobliżu punktu przełączania
- Punkt przełączania TEACH-IN A1 z + UB
Punkt przełączania TEACH-IN, funkcja normalnie otwarta
- Ustaw cel w pobliżu punktu przełączania
- Punkt przełączania TEACH-IN A1 z - UB
- Zakryj czujnik dłonią lub usuń wszystkie przedmioty
z zakresu wykrywania
-Punkt przełączania TEACH-IN A2 z + UB
Punkt przełączania TEACH-IN, funkcja normalnie zwarta
- Zakryj czujnik dłonią lub usuń wszystko
obiektów znajdujących się w zasięgu wykrywania
- Punkt przełączania TEACH-IN A2 z - UB
- Ustaw cel w pobliżu punktu przełączania
- Punkt przełączania TEACH-IN A1 z + UB
TEAC-IN z dużym odstępem histerezy, tryb normalnie otwarty
- Ustaw cel w pobliżu punktu przełączania
- Punkt przełączania TEACH-IN A1 z + UB
- Ustaw cel na daleki punkt przełączania
- Punkt przełączania TEACH-IN A2 z - UB
TEAC-IN z dużym odstępem histerezy, tryb normalnie zamknięty
- Ustaw cel na daleki punkt przełączania
- Punkt przełączania TEACH-IN A2 z + UB
- Ustaw cel w pobliżu punktu przełączania
- Punkt przełączania TEACH-IN A1 z - UB
TEACH-IN wykrywanie obecności obiektów w trybie normalnie otwartym
- Zakryj czujnik dłonią lub usuń z niego wszystkie przedmioty
zasięg wykrywania
- Punkt przełączania TEACH-IN A2 z - UB
- Zakryj czujnik dłonią lub usuń z niego wszystkie przedmioty
zasięg wykrywania
- Punkt przełączania TEACH-IN A2 z + UB
TEACH-IN wykrywanie obecności obiektów w trybie normalnie zamkniętym
- Zakryj czujnik dłonią lub usuń wszystkie przedmioty z zasięgu wykrywania
- Punkt przełączania TEACH-IN A2 z +UB
- Zakryj czujnik dłonią lub usuń wszystkie przedmioty z zasięgu wykrywania
- Punkt przełączania TEACH-IN A2 z -UB
Domyślne ustawienie punktu przełączania
A1=zakres ślepy,A2=odległość nominalna
| Wyświetlacze LED | ||
| Wyświetlane w zależności od trybu pracy | Czerwona dioda LED | Żółta dioda LED |
|
Punkt przełączania TEACH-IN Wykryto obiekt Nie wykryto obiektu Obiekt niepewny (TEACH-IN nieprawidłowy) |
wyłączone miga włączone |
miga wyłączony |
| Normalna praca | wyłączony | Stan przełączania |
| Wada | NA | Poprzedni stan |
Jeśli czujnik jest zainstalowany w temperaturze otoczenia poniżej 0 ℃, powinien dobrze działać w przypadku środków ochronnych. W przypadku bezpośredniego montażu czujnika w otworze przelotowym za pomocą nakrętek stalowych, należy go zamocować na środku gwintu obudowy.
