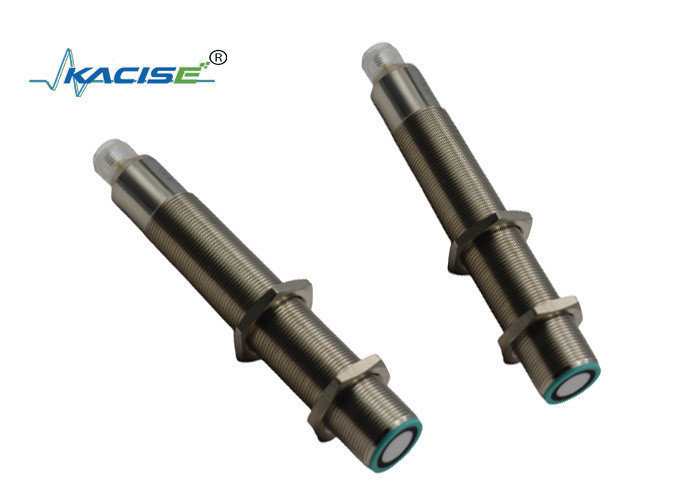

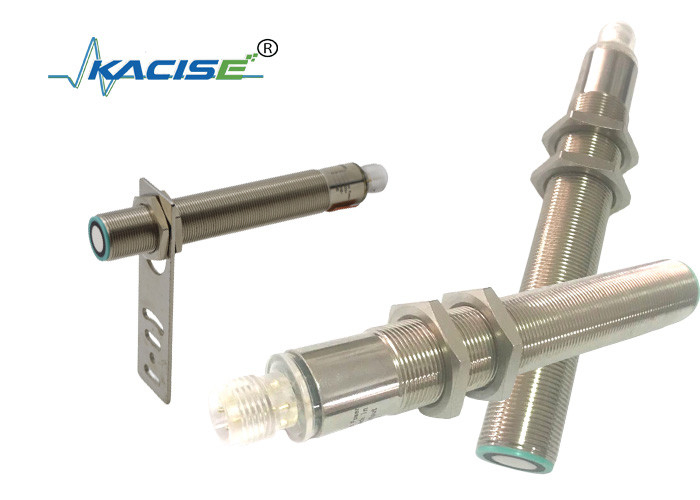

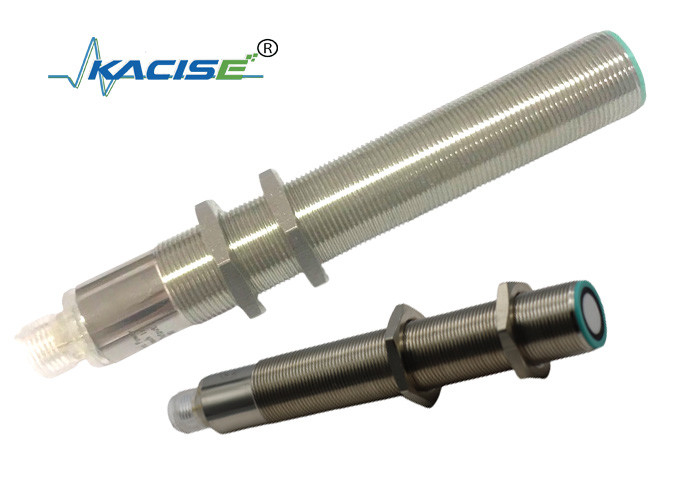

Name: RS485 Output 1m Liquid Tank Level Meter 40KHZ Frequency IP67 Water Level Sensor
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: M18 KUS1000
Price: 1,000.00 USD
Availability: InStock

Dom > produkty > Miernik poziomu płynu >

RS485 Output 1m Liquid Tank Level Meter 40KHZ Frequency IP67 Water Level Sensor

40KHZ Water Level Sensor

IP67 Fluid Level Meter

Ultrasonic Distance Water Tank Level Meter

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

KACISE

Orzecznictwo:

Model Number:

M18 KUS1000

Skontaktuj się z nami

Poproś o wycenę

RS485 Output 1m Liquid Tank Level Meter 40KHZ Frequency IP67 Water Level Sensor

Szczegóły produktu

Product:

Ultrasonic Distance Sensor

Detection Range:

50mm~1000mm

Transducer Frequency:

40KHZ

Operating Voltage:

24VDC

Limit Working Voltage:

3.6VDC~30VDC

IP grade:

IP67

Output:

RS232/RS485

Podkreślić:

40KHZ Water Level Sensor

IP67 Fluid Level Meter

Ultrasonic Distance Water Tank Level Meter

Warunki płatności i wysyłki

Minimalne zamówienie

1 PCS

Szczegóły pakowania

każda jednostka ma osobne pudełko, a wszystkie pudełka są pakowane w standardowe opakowania lub zgod

Delivery Time

5-8 work days

Payment Terms

T/T,Western Union,MoneyGram

Możliwość Supply

1000 sztuk/szt. tygodniowo do negocjacji

ZAŁĄCZONE PRODUKTY

Wideo

Odporny na korozję pojemnościowy nadajnik poziomu z wyjściem NPN/PNP jest używany do monitorowania poziomu w reaktorach laboratoryjnych

Najlepszą cenę

Wideo

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

Najlepszą cenę

Wideo

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

Najlepszą cenę

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

Miernik poziomu cieczy w zbiorniku 1m RS485 Wyjście 40KHZ Częstotliwość IP67 Czujnik poziomu wody

Specyfikacje produktu

Atrybut	Wartość
Produkt	Ultrasoniczny czujnik odległości
Zakres detekcji	50mm~1000mm
Częstotliwość przetwornika	40KHZ
Napięcie robocze	24VDC
Graniczne napięcie robocze	3.6VDC~30VDC
Stopień IP	IP67
Wyjście	RS232/RS485

Przegląd produktu

Niski koszt miernika poziomu cieczy ultradźwiękowej z wyjściem RS232, wskaźnik ultradźwiękowy, czujnik poziomu wody w zbiorniku.

Parametry techniczne

Specyfikacje ogólne

Zakres pomiaru	100...1000 mm
Obszar nieużyteczny	0...100 mm
Standardowa płytka docelowa	100 mm x 100 mm
Częstotliwość przetwornika	ok. 220 kHz
Opóźnienie reakcji	ok. 50 ms

Wskaźniki/Środki obsługi

Wskaźnik	Status
LED niebieski	włączenie zasilania
LED żółty	wskazanie stanu przełączania miganie: wykryto obiekt funkcji programu
LED czerwony	trwale czerwony: Błąd Czerwony, miganie: funkcja programu, obiekt niewykryty

Specyfikacje elektryczne

Napięcie robocze UB	15...30 V DC, tętnienia 10 %SS
Prąd zasilania bez obciążenia I0	≤ 45 mA

Wejście

Typ wejścia	1 wejście TEACH-IN
Zakres roboczy	A1: -UB...+1 V, A2: +6 V...+UB
Impedancja wejściowa	> 4.7 kΩ
Impuls programu TEACH-IN	≥ 1 s

Wyjście

Typ wyjścia	1 wyjście przełączające E4, NPN NO/NC, programowalne
Znamionowy prąd roboczy Ie	200 mA, zabezpieczone przed zwarciem/przeciążeniem
Ustawienie domyślne	Punkt przełączania A1:70mm, Punkt przełączania A2: 800mm
Spadek napięcia	≤ 2.5 V
Powtarzalność	≤1 %
Częstotliwość przełączania f	≤ 13 Hz
Histereza zakresu H	2 % ustawionej odległości roboczej
Wpływ temperatury	±1.5% wartości pełnej skali

Warunki otoczenia

Temperatura otoczenia	-25...70℃(248...343K)
Temperatura przechowywania	-40...85℃(233...358K)

Specyfikacje mechaniczne

Połączenie	Złącze V1(M12×1), 4-pinowe
Stopień ochrony	IP67
Materiał obudowy	mosiądz, niklowany
Przetwornik	mieszanina żywicy epoksydowej/kulki szklanej; pianka poliuretanowa, osłona PBT

Wymiary

Definicja interfejsu elektronicznego i sygnałów

Opis funkcji czujnika

Regulacja parametrów

Czujnik ultradźwiękowy posiada wyjście przełączające z dwoma programowalnymi punktami przełączania. Są one ustawiane przez podanie napięcia zasilania - UB lub + UB na wejście TEACH-IN. Napięcie zasilania musi być podane na wejście TEACH-IN przez co najmniej 1 s. Diody LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN. Punkt przełączania A1 jest programowany z - UB, A2 z +UB. Można ustawić osiem różnych funkcji wyjściowych.

Punkt przełączania, Ustawianie odległości tylko po włączeniu zasilania. Zegar wewnętrzny może zapewnić, że nie można go zmienić po 5 minutach od włączenia zasilania. Jeśli chcesz zmienić punkt przełączania, użytkownik może ustawić żądaną odległość dopiero po ponownym uruchomieniu zasilania.

Tryby TEACH-IN

Tryb okna TEACH-IN, funkcja normalnie otwarta
Tryb okna TEACH-IN, funkcja normalnie zamknięta
Punkt przełączania TEACH-IN, funkcja normalnie otwarta
Punkt przełączania TEACH-IN, funkcja normalnie zamknięta
Duży interwał histerezy TEACH-IN, tryb normalnie otwarty
Duży interwał histerezy TEACH-IN, tryb normalnie zamknięty
Wykrywanie obecności obiektów TEACH-IN w trybie normalnie otwartym
Wykrywanie obecności obiektów TEACH-IN w trybie normalnie zamkniętym

Ustawienie domyślne

A1=zakres ślepy, A2=odległość nominalna

Wyświetlacze LED

Wyświetlacze w zależności od trybu pracy	Czerwona dioda LED	Żółta dioda LED
Punkt przełączania TEACH-IN Obiekt wykryty Brak obiektu wykrytego Obiekt niepewny (TEACH-IN nieprawidłowy)	wyłączone miga Włączone	miga wyłączone wyłączone
Normalna praca	wyłączone	Stan przełączania
Błąd	włączone	Poprzedni stan

Warunki instalacji

Jeśli czujnik jest instalowany w temperaturze otoczenia poniżej 0℃, należy podjąć odpowiednie środki ochronne. W przypadku bezpośredniego montażu czujnika w otworze przelotowym za pomocą nakrętek stalowych, musi on być zamocowany na środku gwintu obudowy.
