Place of Origin:
shanxi xi'an
Nazwa handlowa:
Kacise
Model Number:
KSS54X

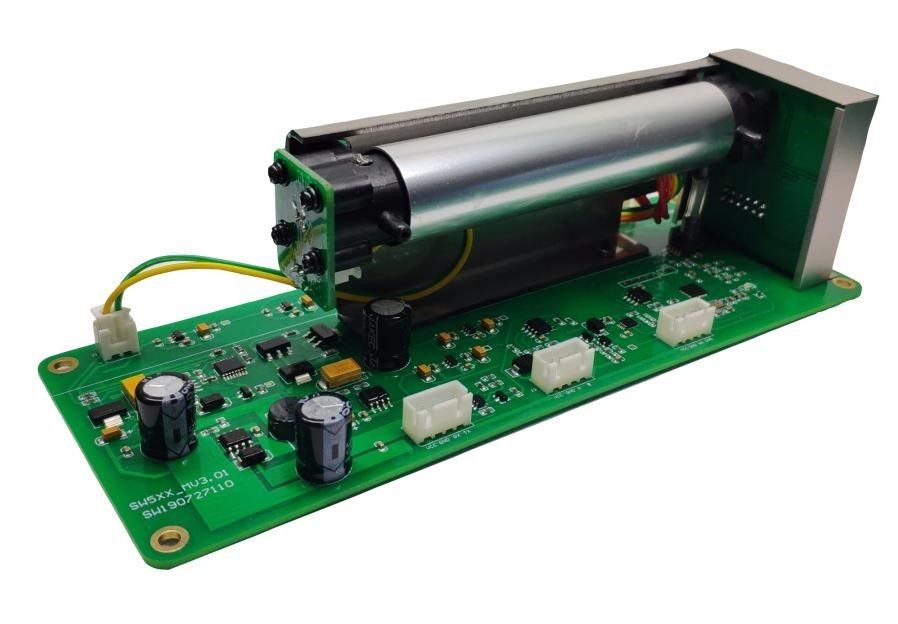

Moduł czujników CH4 podczerwieni KSS54X jest modułem czujnika gazu wykorzystującym zasadę wykrywania absorpcji podczerwieni NDIR, który określa stężenie w zależności od absorpcji gazu podczerwieni.KSS54X przyjmuje importowane źródło światłaMikroprocesory wykonują pozyskiwanie, przetwarzanie i wyjście sygnału.KSS54X ma dobrą selektywność, wysoka wrażliwość, brak zależności od tlenu, długa żywotność, niskie zużycie energii; Z funkcją regulacji temperatury i kompensacji ciśnienia; Ma również wyjście UART, 485 i analogiczne wyjście prądu / napięcia,który jest wygodny dla klientów do różnych zastosowań.
| parametry | Symbol | minimalne | Typowe wartości | maksymalny | jednostka |
|---|---|---|---|---|---|
| Temperatura przechowywania | Tstg | -20 | - | 80 | °C |
| Temperatura pracy | TA | -20 | 60 | °C | |
| Wilgotność operacyjna | HA | 0 | 90 niekondensujące | % RH | |
| Ciśnienie pracy | PA | 0.8 | 1.2 | ATM | |
| Napięcie zasilania | Vs | 11 | 12 | 30 | V |
| Maksymalny prąd roboczy | Ja...średnia | 100 | 120 | 150 | mA |
Wskaźnik wydajności CH4 o niskim stężeniu podczerwonym KSS54X (typowy 0~5000 ppm).
| wskaźnik | gaz | Zakres/ppm | rezolucja | błąd względny | błąd absolutny | uwaga |
|---|---|---|---|---|---|---|
| Zerowy dryf | CH4 | 0~5000 | 25 ppm | ±5% FS | ± 100 ppm | Po prostu poznaj jednego z nich |
| Przesunięcie zasięgu | ±5% FS | ± 100 ppm | Po prostu poznaj jednego z nich | |||
| Błąd w oznaczeniu | ±5% FS | ± 100 ppm | Po prostu poznaj jednego z nich | |||
| powtarzalność | ± 2% FS | ±50 ppm | Po prostu poznaj jednego z nich | |||
| T90 | ≤ 5S ((500 ml/min) | |||||
Wskaźnik wydajności konwencjonalnego stężenia CH4 w podczerwieni KSS54X (0~5% obj.).
| wskaźnik | gaz | Zakres/wol | rezolucja | błąd względny | błąd absolutny | uwaga |
|---|---|---|---|---|---|---|
| Zerowy dryf | CH4 | 0~5% | 100 ppm | ±5% FS | ± 500 ppm | Po prostu poznaj jednego z nich |
| Przesunięcie zasięgu | ±5% FS | ± 500 ppm | Po prostu poznaj jednego z nich | |||
| Błąd w oznaczeniu | ±5% FS | ± 500 ppm | Po prostu poznaj jednego z nich | |||
| powtarzalność | ± 2% FS | ± 300 ppm | Po prostu poznaj jednego z nich | |||
| T90 | ≤ 5S ((500 ml/min) | |||||
Wskaźnik wydajności stężenia CH4 w podczerwieni KSS54X (typowy 0~30% obj.)
| wskaźnik | gaz | Zakres/wol | rezolucja | błąd względny | błąd absolutny | uwaga |
|---|---|---|---|---|---|---|
| Zerowy dryf | CH4 | 0~30% | 500 ppm | ±5% FS | ± 3000 ppm | Po prostu poznaj jednego z nich |
| Przesunięcie zasięgu | ±5% FS | ± 3000 ppm | Po prostu poznaj jednego z nich | |||
| Błąd w oznaczeniu | ±5% FS | ± 3000 ppm | Po prostu poznaj jednego z nich | |||
| powtarzalność | ± 2% FS | ± 1000 ppm | Po prostu poznaj jednego z nich | |||
| T90 | ≤ 5S ((500 ml/min) | |||||
Wskaźnik wydajności CH4 w pełnej skali podczerwieni KSS54X (0~100%vol)
| wskaźnik | gaz | Zakres/wol | rezolucja | błąd względny | błąd absolutny | uwaga |
|---|---|---|---|---|---|---|
| Zerowy dryf | CH4 | 0~100% | 1000 ppm | ±5% FS | ± 5000 ppm | Po prostu poznaj jednego z nich |
| Przesunięcie zasięgu | ±5% FS | ± 5000 ppm | Po prostu poznaj jednego z nich | |||
| Błąd w oznaczeniu | ±5% FS | ± 5000 ppm | Po prostu poznaj jednego z nich | |||
| powtarzalność | ± 2% FS | ± 5000 ppm | Po prostu poznaj jednego z nich | |||
| T90 | ≤ 5S ((500 ml/min) | |||||
Jednostka: mm
KSS54X ma trzy rozmiary konstrukcyjne, odpowiadające 100 mm, 150 mm, 200 mm próżni optycznej do wyboru.
Diagram struktury jamy 100 mm:
Diagram struktury jamy 150 mm:
Diagram struktury jamy 200 mm:
Instrukcje montażu
Czujnik jest zainstalowany z schematem struktury odniesienia z rozstawem otworów pozycji i otworem 3,5 mm.
Odległość między gniazdkami jest 2,54 mm.
Aby móc nabyć wymagane specyfikacje, proszę podać następujące informacje:
| Arkusz informacyjny o zamówieniu | |||||
| KSS54X | czujnik stężenia CO2 KSS54X | ||||
| Xxxx | Czujnik mierzy zakres stężenia CO2 w ppm, przy minimalnej wartości 2000 i maksymalnej wartości 50000 ppm. | ||||
| 2000 | Zakres 200 ppm (domyślnie). | ||||
| 10000 | Zakres 10000 ppm | ||||
| 50000 | Zakres 50000 ppm | ||||
| koduj | Szybkość reakcji dzieli się na dwa typy: szybki i wolny | ||||
| S | Powoli (domyślnie). | ||||
| Q | szybko | ||||
| koduj | Wybór częstotliwości baudów, obsługa powszechnie używanej częstotliwości baudów 2400 9600 19200 38400bps, 8 bitów danych, 1 bit stop bit, bez bitów kontrolnych: przed zamówieniem potwierdź specjalne potrzeby. | ||||
| Zwyczajne | Potwierdź szybkość przesyłki przed zamówieniem | ||||
| 2400 | Wskaźnik baudów 2400 bps | ||||
| 9600 | Prędkość 9600 bps | ||||
| 19200 | Prędkość baudów 19200bps | ||||
| 38400 | 38400bps baudówka (domyślna) | ||||
| koduj | Protokół portu seryjnego | ||||
| Modbus-RTU | Standardowy protokół Modbus-RTU (domyślny). | ||||
| Modbus-ASCII | Standardowy protokół Modbus-ASCII | ||||
| Modbus-Self | Prywatny protokół Modbus | ||||
| KSS54X | -2000 | - S. | - 38400 | - Modbus-RTU | |
Adres:www.kacise.com
Tel: +86-29-17719566736
E-mail: sales@kacise.com
Adres: Tangyan South Road, Xi'an City, prowincja Shaanxi, Chiny
| Skrót | Pełne nazwisko |
|---|---|
| VOL | 1% VOL oznacza 1% objętości danego gazu w powietrzu. |
| PPM. | 1 ppm oznacza, że objętość gazu określonego w powietrzu stanowi jedną milionową. |
| O2 | Molekuły tlenu |
| LCD | Wyświetlacz LCD |
| RS485 | Asynchroniczny port seryjny 485 |
| D.C. | prąd stały |
| Klimatyzator | Komunikacja |
| PVC | polichlorek winylu |
