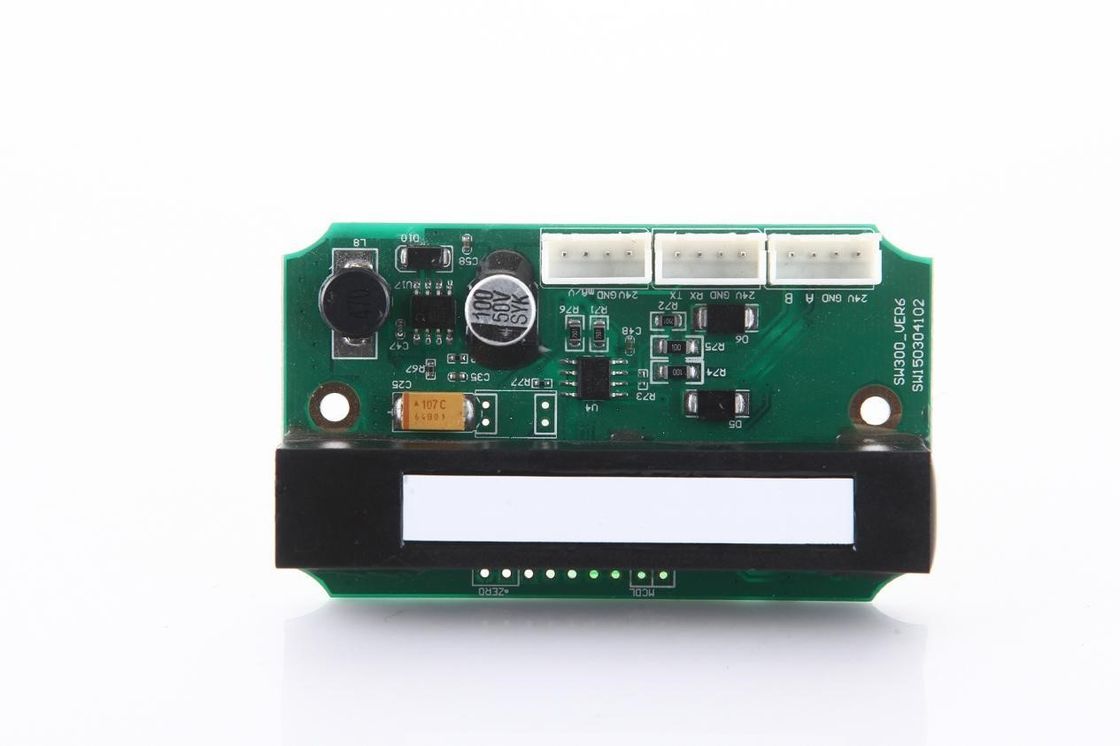

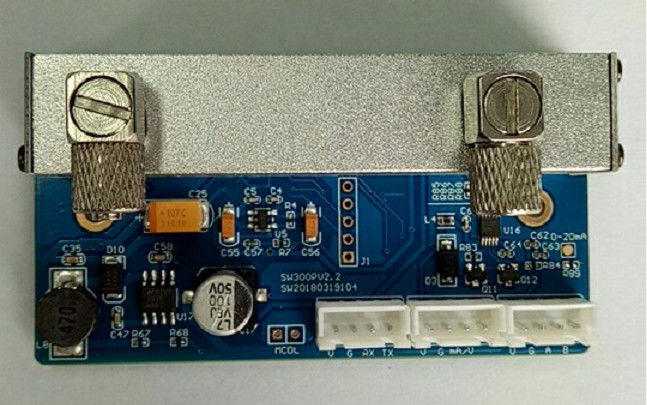

Moduł czujnika CO2 na podczerwień o zakresie 5000–500000 ppm i szybkiej reakcji do wykrywania gazów przemysłowych

KCS530 to moduł detekcji gazu oparty na zasadzie absorpcji w podczerwieni NDIR, który nadaje się do wykrywania stężenia dwutlenku węgla w środowisku gazowym w temperaturze pokojowej.

KCS530 wykorzystuje opatentowaną wnękę optyczną, importowane źródło światła i dwukanałowy detektor, aby zrealizować kompensację odniesienia podwójnych ścieżek optycznych w przestrzeni. KCS530 ma dobrą selektywność, brak zależności od tlenu i długą żywotność.

KCS530 posiada wyjście UART, 485 i wyjście prądowe 4-20mA (lub analogowe wyjście napięciowe) dla łatwego wyboru aplikacji; KCS530 zapewnia polecenia kalibracji punktu zerowego, kalibracji czułości i kalibracji czystego powietrza, a także zapewnia ręcznie skalibrowany pin MCDL, dzięki czemu klienci mogą przeprowadzić względną kalibrację zera modułu czujnika przy użyciu swobodnie przepływającego czystego powietrza z zewnątrz.

KCS530 przyjmuje tryb wentylacji konwekcyjno-dyfuzyjnej, który ma dużą prędkość dyfuzji. KCS530 jest przeznaczony do pomiaru stężenia CO2 w środowiskach o dużej wilgotności, takich jak pieczarkarnie, inkubatory i szklarnie rolnicze. Może być również szeroko stosowany w kontroli świeżego powietrza HVAC, monitorowaniu jakości powietrza w pomieszczeniach, monitorowaniu procesów produkcyjnych w rolnictwie i hodowli zwierząt, może być instalowany w inteligentnych budynkach, systemach wentylacyjnych, robotach, samochodach i innych zastosowaniach, może być również stosowany do innych monitorowania jakości powietrza w wąskich przestrzeniach.

Jednostka: mm

Dyfuzja

Typ pompy ssącej

Wyjście sygnału: analogowe wyjście prądowe/napięciowe, wyjście UART, wyjście 485, użytkownicy mogą wymagać dostosowania.

Uwaga: Gdy moduł jest uruchamiany na zimno, sygnał wartości stężenia uzyskany w ciągu dwóch minut od włączenia zasilania nie jest używany jako podstawa pomiaru.

Zakres analogowego wyjścia prądowego (4mA~20mA), 4mA odpowiada 0ppm, 20mA odpowiada stężeniu gazu w pełnej skali. Klienci mogą również dostosować.

Zakres napięcia wyjściowego analogowego (0,4 V ~ 2,0 V), 0,4 V odpowiada 0 ppm, a 2,0 V odpowiada stężeniu gazu w pełnej skali. Klienci mogą również dostosować.

Szybkość transmisji: 9600bps, 8 bitów danych, 1 bit stopu, bez bitu kontrolnego;

Dane są wyprowadzane w formacie ASCII, liczba bajtów danych w ramce nie jest stała, zaczynając od 32 i kończąc na rn

Jest podzielony na proaktywne przesyłanie i Q&A2way.

gdzie 32 to kod ASCII spacji, a dane wyjściowe kończą się znakiem nowej linii

Na przykład: Wyjście w formacie 12345 ppm w następujący sposób:

Wyślij dziesiętne:235237363521

powrót

gdzie 32 to kod ASCII spacji, a dane wyjściowe kończą się znakiem nowej linii

DOSTĘPNE SĄ TRZY PROTOKOŁY: MODBUS RTU, MODBUS ASCII LUB DOSTOSOWANIE MODBUS.

Format protokołu wysyłania hosta

Protokół składa się z pakietów o stałym formacie. Rozmiar pakietu różni się w zależności od jego zawartości.

Adres pierwszej bajtowej jednostki komunikacyjnej pakietu: odnosi się do adresu niższej jednostki komputerowej, gdy host komunikuje się z niższym komputerem. Drugi bajt pakietu to znak STX, który jest stały. Trzeci bajt pakietu wskazuje, czy pakiet jest poleceniem odczytu, czy poleceniem zapisu. 0x52 oznacza odczytanie polecenia 0x53 zapisanie polecenia. Czwarty bajt pakietu to długość bitowa opisująca dane zawarte w całej wiadomości, która jest równa rozmiarowi pakietu minus 6. Dane są przesyłane sekwencyjnie od młodszego bajtu do starszego bajtu. Tekst jest kierowany od lewej do prawej. Po przesłaniu wszystkich danych koniec danych zostanie zaznaczony 1 bajtem 0x21. Ostatni bajt protokołu stanowi sumę kontrolną służącą weryfikacji poprawności przesyłanych danych.

Urządzenie zwraca format protokołu

Protokół składa się z pakietów o stałym formacie. Rozmiar pakietu różni się w zależności od jego zawartości.

Adres jednostki komunikacyjnej: Odnosi się to do adresu niższej jednostki komputerowej, gdy host komunikuje się z niższym komputerem. Drugi bajt pakietu to znak STX, który jest stały. Trzeci bajt pakietu wskazuje, czy pakiet jest poleceniem odczytu, czy poleceniem zapisu. 0x52 oznacza odczytanie polecenia 0x53 zapisanie polecenia. Czwarty bajt pakietu to długość bitowa opisująca dane zawarte w całej wiadomości, która jest równa rozmiarowi pakietu minus 6. Dane są przesyłane sekwencyjnie od młodszego bajtu do starszego bajtu. Tekst jest kierowany od lewej do prawej. Po przesłaniu wszystkich danych koniec danych zostanie zaznaczony 1 bajtem 0x21. Ostatni bajt protokołu stanowi sumę kontrolną służącą weryfikacji poprawności przesyłanych danych.

Typ polecenia

(1) Odczytaj wartość stężenia czujnika: np. odczyt bieżących danych czujnika nr 32 (20H).

Host wysyła polecenie do czujnika:20235201372146

20 23 52 01 37 21 ?? (dziesiętne 16).

20: Numer czujnika

23: Naprawiono STX

52: Przeczytaj

01: Długość danych, wskazująca, że ​​po niej następuje 1 bit danych

37: Odczytaj dane z czujnika

21: Koniec

??: Znak kontrolny sumy kontrolnej

Suma kontrolna= 20⊕23⊕52⊕01⊕37⊕21=46H, więc?? =46H

Urządzenie zwróci następujące dane:062023520537000003E821??

06 20 23 52 05 37 00 00 03 E8 21 ?? (dziesiętne 16).

06: Potwierdzenie jest prawidłowe

20: Zwraca adres czujnika

23: STX (0x23)

52: Typ usługi Domyślnym typem operacji zwrotnej jest operacja odczytu (0x52).

05: Długość danych Długość danych wynosi 5 bajtów

37: Klasa dowodzenia

00 00 03 E8: Aktualna wartość stężenia CO2 w PPM to wartość stężenia wyrażona w 4 bajtach, z bajtem wysokiego stężenia po lewej stronie i bajtem niskiego stężenia po prawej stronie, w zależności od stężenia czujnika

21: Znak końcowy

?? : Znak kontrolny sumy kontrolnej

Suma kontrolna= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=?? XOR, z wyłączeniem pierwszego bajtu 06

(2) Ustaw adres czujnika:

Na przykład odczytaj aktualny numer adresu czujnika od 32 (20H) do numeru 34 (22H).

Host wysyła polecenie do czujnika:2023530231222160

20 23 53 02 31 22 21 ?? (dziesiętne 16).

20: Aktualny numer czujnika

23: Naprawiono STX

53: Napisz

02: Długość danych, wskazująca, że ​​po niej następują dwie cyfry danych

31: Polecenie zapisu adresu

22: Aktualny adres czujnika zostaje zmieniony na numer 34

21: Koniec

??: Znak kontrolny sumy kontrolnej

Suma kontrolna= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, więc ?? =60 godz

Urządzenie zwraca następujące dane:062023530231222160

06 20 23 53 02 3122 21 ??

06: Potwierdzenie jest prawidłowe

20: Oryginalny adres czujnika

23: STX (0x23)

53: Typ usługi Domyślnym typem operacji zwrotnej jest operacja odczytu (0x520).

02: Długość danych Długość danych 2 bajty

31: Klasa dowodzenia klasą

22: Aktualny adres czujnika po zmianie adresu

21: Znak końcowy

??: Znak kontrolny sumy kontrolnej

Suma kontrolna= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, więc ?? =60 godz

(3) O ustawieniu początkowego adresu czujnika:

Krótki MCDL, kalibracja zera w ciągu 8 sekund, ponad 10 sekund dla początkowego adresu czujnika. Wartość domyślna to numer 32. Adres fabryczny każdego czujnika jest ustawiony na 32 (20H), a gdy użytkownik zmodyfikuje adres czujnika, odpowiedni przycisk na czole musi być wciśnięty w sposób ciągły przez ponad 10 sekund, aby przywrócić ustawienie fabryczne adresu.

Format protokołu wysyłania hosta

Protokół składa się z pakietów o stałym formacie. Rozmiar pakietu różni się w zależności od jego zawartości.

Adres jednostki komunikacyjnej: Odnosi się to do adresu niższej jednostki komputerowej, gdy host komunikuje się z niższym komputerem. Drugi bajt pakietu wskazuje, czy pakiet jest poleceniem odczytu, czy poleceniem zapisu. 03 oznacza, że ​​wiadomość jest poleceniem odczytu, a 06 oznacza, że ​​wiadomość jest poleceniem zapisu. CRC służy do weryfikacji w celu sprawdzenia poprawności przesyłanych danych. Dane są przesyłane sekwencyjnie od młodszego bajtu do starszego bajtu. Tekst jest kierowany od lewej do prawej. Po przesłaniu wszystkich danych, sprawdzanie niskich i wysokich bitów CRC zakończy się.

Urządzenie zwraca format protokołu

Protokół składa się z pakietów o stałym formacie. Rozmiar pakietu różni się w zależności od jego zawartości.

Typ polecenia

(1) Odczytaj wartość stężenia czujnika: np. odczyt aktualnych danych czujnika nr 32 (20H).

Host wysyła polecenie do czujnika:

20 03 00 00 00 02 C2 BA

20: Aktualny adres czujnika

03: Odczytaj stężenie czujnika

00 00 00 02: Zawartość obszaru danych

00 00 to adres 00 02 to ilość

C2: CRC wysoki

BA: CRC niski

Podstawowa zasada cyklicznego kodu kontroli redundancji (CRC) jest następująca: po K-bitowym kodzie informacyjnym, a następnie splocie R-bitowego kodu kontrolnego, cała długość kodowania wynosi N bitów, dlatego kod ten nazywany jest również kodem (N,K). Dla danego kodu (N,K) można wykazać, że istnieje wielomian G(x) o największej potędze NK = R. Sumę kontrolną K-bitowej informacji można wygenerować z G(x), a G(x) nazywa się wielomian generatywny tego kodu CRC Specyficzny proces generowania kodu kontrolnego jest następujący: zakładając, że wysyłana informacja jest reprezentowana przez wielomian C(X), przesuń C(x) w lewo o R bitów (które można wyrazić jako C(x)*2R) itd. Na prawo od C(x) bit R będzie wolny, co jest pozycją cyfry kontrolnej. Pozostała część uzyskana przez podzielenie C(x)*2R w celu wygenerowania wielomianu G(x) to cyfra kontrolna.

Urządzenie zwraca następujące dane:

Jeżeli całkowity zakres mieści się w granicach 65536 ppm:

20 03 04 00 20 0B E8 CD 85 (dziesiętny).

Jeśli całkowity zakres jest większy niż 65536 ppm:

20 03 06 00 20 00 00 0B E8 33 9D (dziesiętny).

20: Aktualny adres czujnika

03: Odczytaj stężenie czujnika

04/06: Długość obszaru danych (Długość zwracanego obszaru danych jest odniesiona do całkowitego zakresu zamówionego przez klienta, jeśli maksymalny zakres zamówiony przez klienta mieści się w granicach 65536 ppm, to długość zwracanego obszaru danych wynosi 04 (numer zwrotu 100 ppm: 20 03 04 00 20 00 64 CB 10 ), jeśli maksymalny zakres jest większy niż 65536 ppm to długość zwracanego obszaru danych wynosi 06 (numer zwrotu 100 ppm: 20 03 06 00 20 00 00 00 64 35 08)

Część czerwona to bit danych, a część niebieska to długość obszaru danych

00 20 : Wyświetla aktualny adres czujnika 0x20

0B E8: Wyświetla stężenie gazu w czujniku w PPM, konkretna wartość zależy od adresu i stężenia czujnika

Wszystkie powyższe dane są liczbami dziesiętnymi i przed obliczeniem wartości stężenia należy je przeliczyć na liczby bazowe 10

Na przykład:

Jeżeli całkowity zakres mieści się w granicach 65536 ppm:

0B to liczba dziesiętna 11; Liczba dziesiętna E8 wynosi 232, wówczas wartość stężenia wynosi: 11*256+232=3048 (wartość dziesiętna ppm).

Jeśli całkowity zakres jest większy niż 65536 ppm:

00 oznacza 0 dla systemu dziesiętnego; 0B to 11 w systemie dziesiętnym; Liczba dziesiętna E8 wynosi 232, wówczas wartość stężenia wynosi: 0*65536+11*256+232=3048 (wartość ppm w systemie dziesiętnym).

CD: CRC wysoki

85: CRC niski

Wartości kontrolne CRC odnoszą się do tych samych wartości, co powyżej

(2) Ustaw adres czujnika:Na przykład zmień adres czujnika z 32 (20H) na 01

Host wysyła polecenie do czujnika:

20 06 00 00 00 01 4E BB (dziesiętny).

20: Aktualny adres czujnika

06: Kod funkcji (ustaw adres czujnika).

00 00 00 01: Obszar danych (zmodyfikowany nowy adres czujnika 00 01, tj. 01).

4E: CRC wysoki

BB: CRC niski

Wartość kontrolna CRC jest taka sama jak powyżej

Urządzenie zwraca następujące dane:

20 06 00 00 00 01 4E BB (dziesiętny).

To samo co wejście

Po zmianie adresu nowym poleceniem odczytu wystarczy zmienić pierwszy adres na adres bieżący po modyfikacji i przeprowadzić weryfikację CRC w celu uzyskania nowego bitu kontrolnego:

01 03 00 00 00 02 C4 0B (dziesiętny).

Urządzenie zwraca następujące dane:

Jeżeli całkowity zakres mieści się w granicach 65536 ppm:

01 03 04 00 01 0B E8 AC 8D (dziesiętny).

Jeśli całkowity zakres jest większy niż 65536 ppm:

01 03 06 00 01 00 00 0B E8 1B CB (dziesiętny).

Nowe polecenie ustawienia adresu czujnika to:

01 06 00 00 00 XX xx xx

XX: to adres, który należy ponownie zmodyfikować

xx xx: Nowa cyfra kontrolna

*To polecenie jest poleceniem asystenta debugowania portu szeregowego Modbus poll w oknie wyświetlania danych. Kliknij dwukrotnie tabelę wyświetlania adresów, aby ustawić nowy adres poprzez modyfikację wartości

(3) O ustawieniu początkowego adresu czujnika

Krótki MCDL, kalibracja zera w ciągu 8 sekund, ponad 10 sekund dla początkowego adresu czujnika. Domyślnie jest to numer 32. Fabryczny adres każdego czujnika jest ustawiony na 32 (20H), a gdy użytkownik zmodyfikuje adres czujnika, adres musi zostać przywrócony poprzez przytrzymanie odpowiedniego przycisku na czole w sposób ciągły przez ponad 10 sekund.

Format protokołu wysyłania hosta

Protokół składa się z pakietów o stałym formacie. Rozmiar pakietu różni się w zależności od jego zawartości.

Adres jednostki komunikacyjnej: Odnosi się to do adresu niższej jednostki komputerowej, gdy host komunikuje się z niższym komputerem. Pierwszy bajt pakietu to 0x3a, ostatnie dwa bajty to 0x0d 0x0a i są stałe. Czwarty i piąty bajt pakietu wskazuje, czy pakiet jest poleceniem odczytu, czy poleceniem zapisu. 03 oznacza, że ​​wiadomość jest poleceniem odczytu, a 06 oznacza, że ​​wiadomość jest poleceniem zapisu. LRC służy do weryfikacji w celu sprawdzenia poprawności przesyłanych danych. Dane są przesyłane sekwencyjnie od młodszego bajtu do starszego bajtu. Tekst jest kierowany od lewej do prawej. Po przesłaniu wszystkich danych, dane mają rozmiar 0x0d i 2 bajty odcięcia, a 0x0a oznacza koniec danych.

Urządzenie zwraca format protokołu

Protokół składa się z pakietów o stałym formacie. Rozmiar pakietu różni się w zależności od jego zawartości. Format zwrotu jest taki sam jak format wysyłania.

Typ polecenia

(1) Odczytaj wartość stężenia czujnika:takie jak odczyt bieżących danych czujnika 20H

Adres pod kodem funkcji 03 w ramach odpytywania Modbus powinien być ustawiony na 3 dla 0x0003, a ilość powinna być ustawiona na 1.

Host wysyła polecenie do czujnika:

3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (dziesiętnie) wynosi: 200300030001D9

3a: Naprawiono bit startu

32 30 to 20: numer czujnika

30 33 to 03: odczytaj stężenie czujnika

30 30 30 33 30 30 30 31: Zawartość obszaru danych

30 30 30 33 adres wskazuje, że rejestr do odczytania ma adres początkowy 0x0003, a 30 30 30 31 to ilość oznacza, że ​​liczba rejestrów do odczytania wynosi 1

44: LRC wysoki

39: LRC niski

0D: Stały bit końcowy

0A: Stały bit końcowy

LRC=20+03+00+03+00+01=27H Po negacji dodaj 1 do D9H i kod kontrolny to 44 39

Urządzenie zwróci następujące dane:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (dziesiętnie) wynosi: 200302017367

3A: Naprawiono bit startu

32 30 to 20: numer czujnika

30 33 to 03: stężenie czujnika odczytu wskazuje, że obszar danych składa się z 3 bitów, dane 16-bitowe, reprezentowanych jest 6 bajtów

30 32 to 02: długość obszaru danych

30 31 37 33 to 0173: aktualna wartość stężenia CO2 wynosi 0*16^3+1*16^2+7*16+3 o 16 razy na osobę. Jednostką jest PPM, czyli wartość stężenia wyrażona w 4 bajtach, a konkretna wartość zależy od stężenia odczytanego przez czujnik

36: LRC wysoki

37: LRC niski

0D: Stały bit końcowy

0A: Stały bit końcowy

LRC=20+03+02+01+73=99H, po negacji dodaj 1 do 67, a kod kontrolny to 36 37

Odczytaj adres czujnika: Na przykład odczytaj aktualny adres czujnika 20h 32

*Tutaj służy do odczytania adresu czujnika Modbus poll pod kodem funkcji 03. Adres powinien być ustawiony na 192, czyli 0x00c0, ilość ustawiona na 1.

Host wysyła polecenie do czujnika:

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (dziesiętny).

Czyli: 200300c000011C

3a: Naprawiono bit startu

32 30 to 20: numer czujnika

30 33 to 03: odczytaj stężenie czujnika

30 30 43 30 30 30 30 31: Zawartość obszaru danych

30 30 43 30 adres wskazuje, że odczytywany rejestr ma adres początkowy 0x00c0, a 30 30 30 31 to wielkość wskazująca liczbę rejestrów do odczytania 1

31: LRC wysoki

43: LRC niski

0D: Stały bit końcowy

0A: Stały bit końcowy

LRC=20+03+00+c0+00+01=E4H Po negacji dodaj 1 do 1CH, a kod kontrolny to 31 43

Urządzenie zwróci następujące dane:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (dziesiętnie) wynosi: 2003020020BB

3A: Naprawiono bit startu

32 30 to 20: numer czujnika

30 33 to 03: stężenie czujnika odczytu wskazuje, że obszar danych składa się z 3 bitów, dane 16-bitowe, reprezentowanych jest 6 bajtów

30 32 to 02: długość obszaru danych

30 30 32 30 to 0020: Aktualny adres czujnika 0x0020 w zakresie 0-FF

42: LRC wysoki

42: LRC niski

0D: Stały bit końcowy

0A: Stały bit końcowy

LRC=20+03+02+00+20=45H, po negacji dodaj 1 jako BB, a kod kontrolny to 42 42

(2) Ustawić czujnikadres: Na przykład zmień adres czujnika nr 32 na nr 01

* Modbus poll (dwukrotne kliknięcie tabeli pokazującej adres 32 powoduje zmianę adresu kodu funkcji 06, adres należy ustawić na 192 (powinien być domyślny) to.) 0x00c0, wartość ustawiona na 1 będzie nowym adresem czujnika.

Host wysyła polecenie do czujnika:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (dziesiętny).

Czyli: 200600c0000119

3A: Naprawiono bit startu

32 30 to 20: Numer czujnika

30 36 to 06: kod funkcji (ustaw adres czujnika).

30 30 43 30 30 30 30 31: Obszar danych

Adres początkowy rejestru czujnika 30 30 43 30 to 0x00c0, a zmodyfikowany nowy adres czujnika 30 31 to 01.

31: LRC wysoki

39: LRC niski

0D: Stały bit końcowy

0A: Stały bit końcowy

LRC= 20+06+00+c0+00+01=E7H Po negacji dodaj 1 do 19, a kod kontrolny to 31 39.

Urządzenie zwróci następujące dane:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (dziesiętny).

To samo co wejście

(3) Informacje o ustawianiu początkowego adresu czujnika:

Krótki MCDL, kalibracja zera w ciągu 8 sekund, ponad 10 sekund dla początkowego adresu czujnika. Wartość domyślna to numer 32. Adres fabryczny każdego czujnika jest ustawiony na 32 (20H), a gdy użytkownik zmodyfikuje adres czujnika, odpowiedni przycisk na czole musi być wciśnięty w sposób ciągły przez ponad 10 sekund, aby przywrócić ustawienie fabryczne adresu.

Czujnik instaluje się z rozstawem otworów pozycjonujących wynoszącym 63 mm i aperturą 3,2 mm

Rozstaw gniazd przewodów wynosi 2,54 mm

Czujnik należy kalibrować regularnie, zaleca się, aby nie dłużej niż 3 miesiące, a kalibracja nie jest wymagana, jeśli włączona jest automatyczna kalibracja przy długotrwałej pracy

Nie używaj czujnika przez dłuższy czas w środowisku o dużym zapyleniu

Prosimy używać czujnika w zasięgu zasilania czujnika
