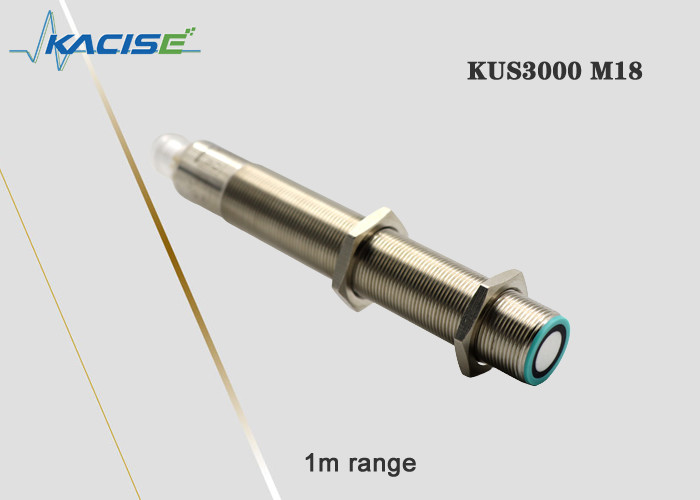

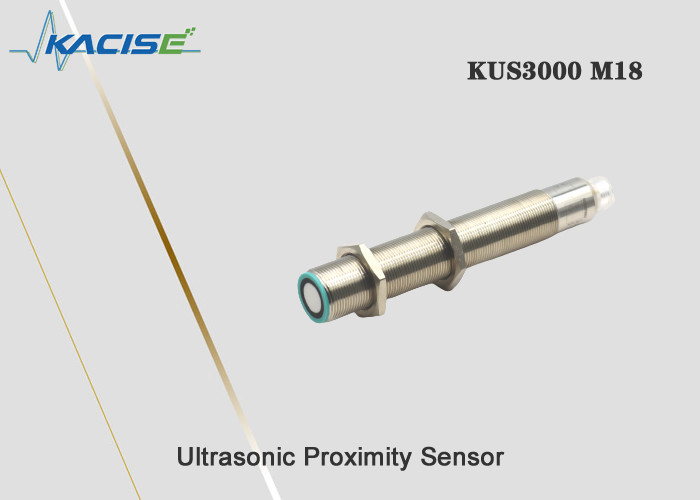

Name: KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000 M18
Price: 1,000.10 USD
Availability: InStock

Dom > produkty > Ultrasonic Transducer Sensor >

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65

Compact Housing Ultrasonic Proximity Sensor

M18 Ultrasonic Transducer Sensor

KUS3000 Ultrasonic Proximity Sensor

Place of Origin:

China

Nazwa handlowa:

Kacise

Orzecznictwo:

Model Number:

KUS3000 M18

Dokument:

KUS3000 Ultrasonic Level Me....1.pdf

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Zakres:

1 m

Produkcja:

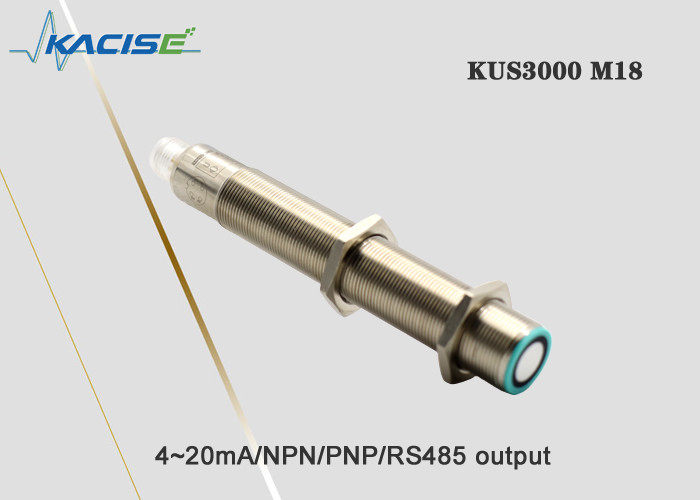

4~20mA/NPN/PNP/RS485

Klasa ochrony:

IP65

Zasilanie:

13-30 V

Materiał:

Miedź niklowana

temperatury:

-25~70℃

Dokładność:

≤1%

Podkreślić:

Compact Housing Ultrasonic Proximity Sensor

M18 Ultrasonic Transducer Sensor

KUS3000 Ultrasonic Proximity Sensor

Warunki płatności i wysyłki

Minimum Order Quantity

Cena

negocjowalne

Packaging Details

5*15*5cm,0.1kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

ZAŁĄCZONE PRODUKTY

KUS-W80 Podwodny czujnik odległości 200 kHz Przewodnik częstotliwości i niskiego prądu bezobciążeniowego do pomiaru odległości podwodnej

Najlepszą cenę

KUS-W50 Podwodny czujnik odległości Ochrona odwrotnej polaryzacji i 0,6 m ślepa strefa dla bezproblemowego monitorowania podwodnego

Najlepszą cenę

KWD200 Ultrasonowy czujnik komunikacji podwodnej

Najlepszą cenę

Wysokiej dokładności KWD400 360-stopniowy skaner sonaru zużycie energii ≤ 12 W

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

KUS3000 M18 Ultradźwiękowy miernik poziomu

1. Struktura wymiarowa

Jednostka to mm.

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 0

Struktura wielkości serii M18

2Interfejs elektryczny

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 1

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 2

Uwaga: Ten produkt ma dwie specyfikacje kabli, a instrukcje instalacji kabli obu specyfikacji są następujące:

Kabel typu A		Kabel typu B
Pin1	Brązowy	Pin1	Żółty
Pin2	Biały	Pin2	Czarne
Pin3	Niebieski	Pin3	Czerwony
Pin4	Czarne	Pin4	Zielona

Domyślna mieszanka kabli opiera się na specyfikacjach otrzymanych przez klienta

3. Parametry techniczne

M18
zakres	150... 1000 mm
Zmiennik przedziału	150....1000 mm
ślepa plamka	0... 150 mm
Czas reakcji	ok. 10 ms

Światło wskazujące

Niebieskie światło LED

Niebieskie światło miga, aby wskazać, że kalibracja może być wykonana.Niebieskie światło będzie migać w ciągu 5 minut po włączeniu zasilaniaPo 5 minutach niebieskie światło jest zawsze włączone, co oznacza, że czujnik nie może odbierać polecenia kalibracji. .

Światło LED

W trakcie etapu kalibracji żółte światło miga, aby wskazać, że bieżący stan kalibracji jest zablokowany,i można go przełączyć do następnego stanu kalibracji.

Czerwone światło LED

W normalnym stanie roboczym czerwone światło nie jest włączone, a czerwone światło jest włączone, aby wskazać, że występuje usterka.

W trakcie procesu kalibracji migające czerwone światło wskazuje, że czujnik blokuje bieżący stan utraty echo lub stan nieskończoności, a użytkownik może przejść do następnego stanu kalibracji.

Parametry elektryczne

Napięcie zasilania	13... 30 V prądu stałego, specjalne potrzeby szerokiego napięcia mogą być dostosowane
Prąd bez obciążenia I0	≤ 45 mA

Modele widmowe IoT

Napięcie zasilania	3.3-12 DC, falowanie 10 % SS
Zużycie energii I0	≤ 15 mA, tryb uśpienia≤1 mA, seryjne budzenie,

Produkcja

rodzaj wyjścia	1 Wyjście przełącznika PNP Wyjście normalnie otwarte i długo zamknięte można kalibrować 2 Wyjście przełącznika NPN wyjście programowalne, normalnie otwarte i długo zamknięte 3 Wyjście analogiczne napięcia 0-10V programowalne. 4 analogiczne wyjście 4-20mA programowalne 5 wyjście RS485 E4 programowalne.
Przesyłka prądu	200 mA, ochrona przeciwpolarności, ochrona przed zwarciem
Ustawienie domyślne	M18 Punkt przełączania A1: 150 mm Punkt przełączania A2: 1000 mm M30 Typ 1 punkt przełącznika A1 200 mm punkt przełącznika A2: 2000 mm M30 punkt przełącznika typu 2 A1 300 mm punkt przełącznika A2: 4000 mm M30 punkt przełącznika typu 3 A1 500 mm punkt przełącznika A2: 6000 mm
Spadek napięcia wyjściowego	≤ 2,5 V
Powtarzalność	≤ 1 %
Poziom włączania i wyłączania f	≤ 13 Hz Wysoka częstotliwość można dostosować
Charakterystyczna amplituda histerezy domyślnej	5% wartości ustawionej, specjalne wymagania mogą być dostosowane
Zakres kompensacji temperatury	-40°C-85°C

Wymogi dotyczące temperatury

Temperatura pracy	-25...70°C ((248...343K)
Temperatura przechowywania	-40...85°C ((233...358K)

Opis części mechanicznej

Połączenie	Złącze V1 ((M12×1), 4-Pin
Klasa ochrony	IP65 Inne mogą być dostosowane
Materiał ze skorupy	Pozostałe, o masie nieprzekraczającej 1 mm

Uwaga: Jeżeli produkt M18 i produkt M30 mają analogiczny wyjście 4-20mA, metoda podłączenia licznika jest inna niż w przypadku produktu 550,600.Ponieważ terminal wyjściowy produktów M18 i M30 jest zasilany przez VDD, jak pokazano na rysunku 1, licznik należy podłączyć do portu zasilania.

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 3

Rysunek 1 Diagram układu zasilania wyjściowego

KUS3000 M18 Compact Housing Ultrasonic Proximity Sensor High Repeatability with Protection class IP65 4

Rysunek 2 Schematyczny schemat metody podłączenia

4Wniosek
