Name: KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS630B
Price: 1,000.10 USD
Availability: InStock

Dom > produkty > Ultrasonic Transducer Sensor >

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter

Low Cast Ultrasonic Depth Sensor 10v

KUS630B Ultrasonic Depth Sensor

Anti Corrosion Ultrasonic Transducer Sensor

Place of Origin:

China

Nazwa handlowa:

Kacise

Orzecznictwo:

Model Number:

KUS630B

Dokument:

KUS630 Series Ultrasonic Le....2.pdf

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Zakres:

0 ~ 10 m

Produkcja:

4 ~ 20 mA/NPN/PNP/RS485/0-3 V, 0-5 V

Zasilanie:

3,3-24 V

Prąd roboczy:

≤45mA

Kompensacja temperatury:

- Tak, proszę.

Temperatura pracy:

-25…70℃(248...343K)

Klasa ochrony:

IP68

Materiał powłoki:

PTFE

Dokładność pomiaru:

≤1%

Podkreślić:

Low Cast Ultrasonic Depth Sensor 10v

KUS630B Ultrasonic Depth Sensor

Anti Corrosion Ultrasonic Transducer Sensor

Warunki płatności i wysyłki

Minimum Order Quantity

Cena

negocjowalne

Packaging Details

15*15*10cm，0.5kg

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

100+

ZAŁĄCZONE PRODUKTY

KUS-W80 Podwodny czujnik odległości 200 kHz Przewodnik częstotliwości i niskiego prądu bezobciążeniowego do pomiaru odległości podwodnej

Najlepszą cenę

KUS-W50 Podwodny czujnik odległości Ochrona odwrotnej polaryzacji i 0,6 m ślepa strefa dla bezproblemowego monitorowania podwodnego

Najlepszą cenę

KWD200 Ultrasonowy czujnik komunikacji podwodnej

Najlepszą cenę

Wysokiej dokładności KWD400 360-stopniowy skaner sonaru zużycie energii ≤ 12 W

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

Poziom ultradźwiękowy zestawu KUS630

1.Wyznaczenia

Zaawansowana technologia wykrywania, bogate funkcje oprogramowania do adaptacji do różnych złożonych środowisk.
Różne formy wyjścia: programowalna wyjście przekaźnika, wysokiej precyzji wyjście prądu 4-20mA, Rs485 wyjście cyfrowej komunikacji.
Dobra kierunkowość, silna zdolność przenikania, łatwo uzyskać bardziej skoncentrowaną energię dźwiękową i długą odległość transmisji.
Automatyczna regulacja mocy, kontrola wzrostu, kompensacja temperatury.
Bezkontaktowe ciągłe pomiary zmniejszają utrzymanie.
Czujnik jest wykonany z tetrafluoroetylenu, który może być stosowany w różnych scenariuszach korozyjnych.
16-bitowa konwersja D/A w celu poprawy dokładności i rozdzielczości bieżącego wyjścia.
Funkcja tłumienia z interferencyjnym echem w celu zapewnienia autentyczności danych pomiarowych.
Przyjęcie nowej technologii obliczania formy fali w celu poprawy dokładności pomiarów przyrządu.
Wykorzystanie technologii SMD w celu poprawy niezawodności przyrządów.

2Wprowadzenie

Miernik poziomu ultradźwiękowy przeciwkorozyjny jest cyfrowym miernikiem poziomu sterowanym przez mikroprocesor. W pomiarze pulsowana fala ultradźwiękowa jest wysyłana przez czujnik (przetwornik),fala dźwiękowa odbija się na powierzchni obiektu i jest odbierana przez ten sam czujnik, przekształca się w sygnał elektryczny, a odległość pomiędzy czujnikiem a mierzonym obiektem oblicza się przez czas między emisją a odbiciem fali dźwiękowej. Ponieważ antykorozyjny ultradźwiękowy miernik poziomu płynu stosuje pomiar bezkontaktowy, medium mierzone jest niemal nieograniczone.i może być szeroko stosowany w pomiarze wysokości różnych płynnych i stałych materiałów.

3. Wymiary
Jednostka na wykresie to mm

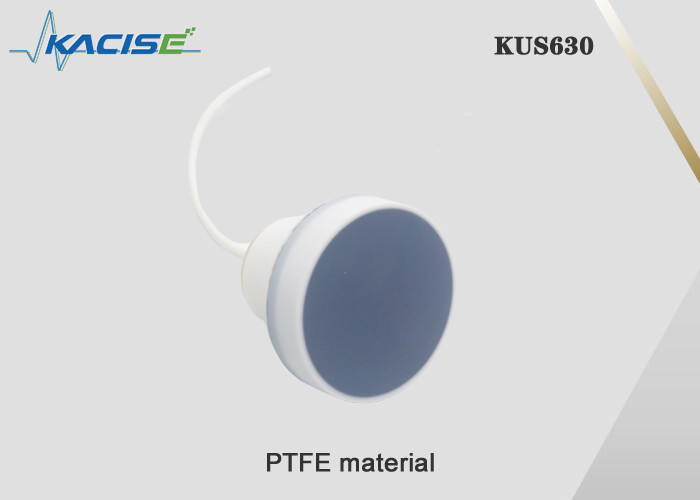

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 0

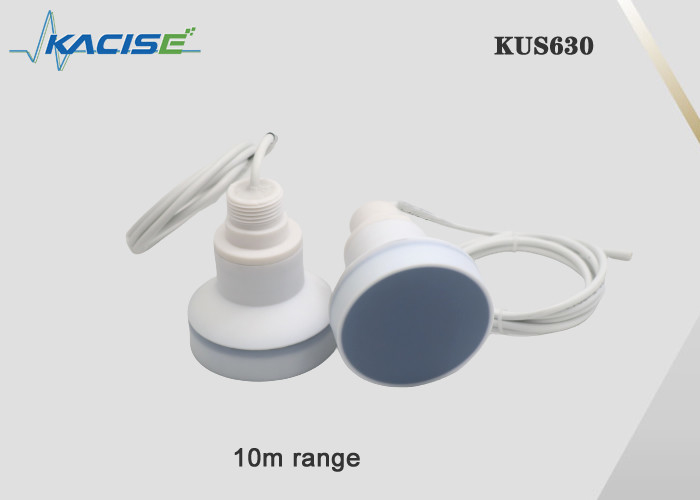

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 1

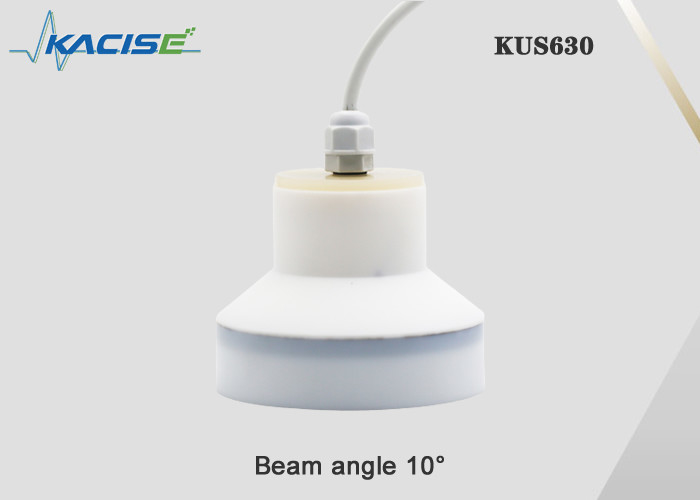

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 2

4Połączenia elektryczne i definicje sygnałów

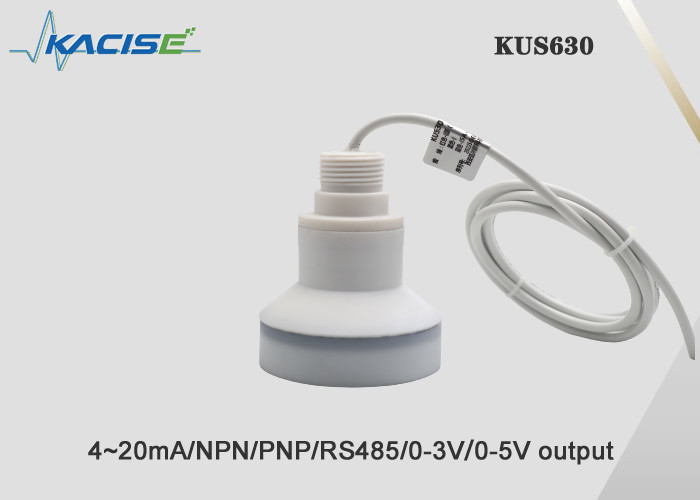

KUS630B Low Cast 0 - 10v Ultrasonic Depth Sensor Anti Corrosion 10 Meter 3

Porządek linii	COłour	Dwykończenie
1	Czerwony	Siła jest pozytywna.
2	Czarne	Ziemia zwrotnej mocy
3	Żółty	Wyjście analogowe, wyjście napięcia, wyjście prądu wyjście przełącznika
4	Niebieski	RS485 A+ lub uart TXD
5	Zielona	RS485 B- lub uart RXD

Kolor kabla	Porządek linii	Opisz	Uwaga
Czerwony.	1	napędzane przez	3.3V-30V szeroko napięcie wejściowe
czarny	2	GND
żółty	3	Wyjście przełącznika	Terminal przełącznika, pojemność obciążenia 1A 60V, obsługuje do dwóch wyjściów przełącznika z niezależną logiką, dwa końce są dwoma kontaktami przełącznika,Nie rozróżniaj pozytywnych i negatywnych biegunów, i można go podłączyć według własnej woli.
Biały	4	Wyjście przełącznika
brązowy	4	RS485A+
zielona	5	RS485B-

5.Opis parametrów

Model:KUS630
Zakres pomiarowy	0.6m... 10m
Ślepa plamka	0... 0,6 m ((Przebieg pracy niestabilny wynosi 0,6 m, nie zaleca się pracy w tym zakresie); można osiągnąć minimalną wersję niewidomego obszaru 0,3 m, która musi być dostosowana.
Napięcie zasilania	3.3... 24 V prądu stałego, falę 10 % SS

Prąd roboczy	≤ 45 mA (największa prędkość pomiaru) Wersja o niskiej mocy, zużycie mocy podczas snu wynosi mniej niż 0,3 mA, zużycie mocy wysyłania wynosi 20 mA (mniej niż 2 ms), a zużycie mocy odbierania nie przekracza 8 mA (mniej niż 150 ms)
sygnał wyjściowy	1:Programowalne wyjście analogowe 0-10V. 2Wyjście: RS485. 3Wynik seryjny: 4Wydajność 4-20mA 5:Wyjście przełącznika
Dokładność pomiaru	≤ 1 %
Kompensacja temperatury	- Tak, tak.

warunki pracy

Temperatura pracy	-25...70°C ((248...343K)
Temperatura przechowywania	-40...85°C ((233...358K)

inne instrukcje

Połączenie elektryczne	Kable 5-rodzowe (wyjście analogowe), kable 6-rodzowe (wyjście przełącznika);
Klasa ochrony	IP68
Materiał ze skorupy	PTFE

6.Więcej informacji
Ultrasonic object/liquid level meter jest zainstalowany na górnej części zbiornika.sonda emituje wiązkę impulsów ultradźwiękowych powyżej 20000 Hz do obiektu mierzonegoPonieważ temperatura ma wpływ na prędkość dźwięku, licznik powinien zmierzyć temperaturę, aby skorygować prędkość dźwięku.który może jednocześnie dostarczać 4-20mA, komunikacji RS485, dwóch wyjściach przekaźnika, a także może być zasilany 220VAC.

7Informacje o zamówieniu

KUS	Model	Owydajność	RAnge	Dpisarz
	630B	Wsparcie dostosowania
	Wykonane na zamówienie
		0-10V	Wyjście analogowe 0-10V
		0-5V	Analogowy wyjście 0-5V
		0-3V	Analogowy wyjście 0-3V
		4-20mA	Analogiczny wyjście 4-20mA
		SW	Wyjście przełącznika
		Uart	Uart wyjście seryjne MODBUS protokołu RTU
		RS485	Protokół RS485 wyjściowy MODBUS RTU
			XXX mm	XXX mm oznacza maksymalną odległość pomiarową (default1000mm)
KUS	550	RS485	10000 mm
