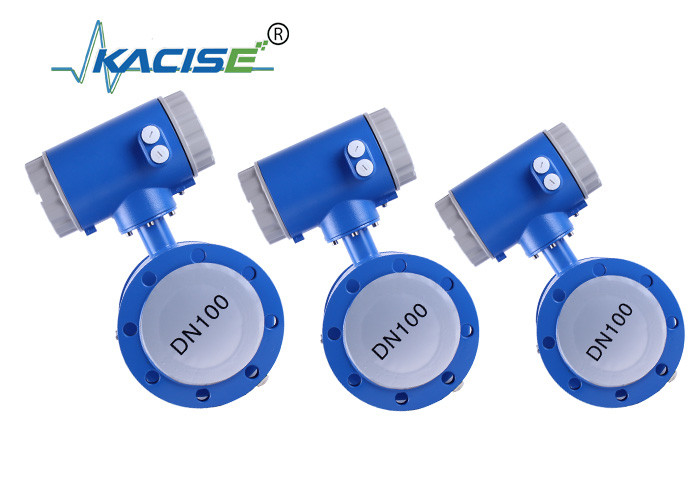

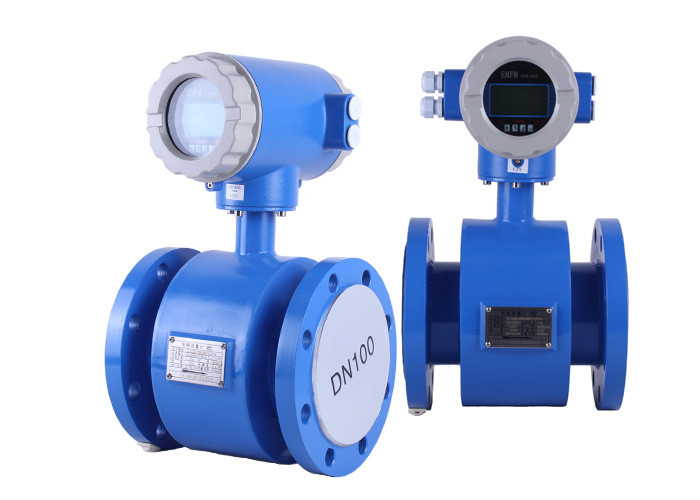

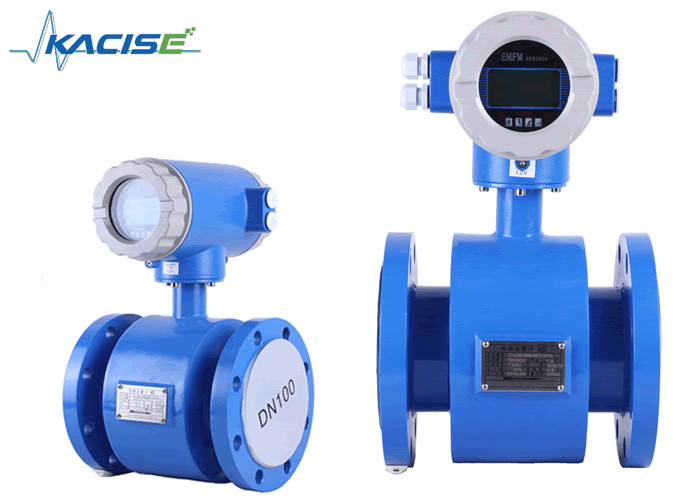

DeskrIPTIoN
Przepływomierz elektromagnetyczny jest rodzajem przyrządu indukcyjnego zaprojektowanego na podstawie prawa Faradaya indukcja elektromagnetyczna do pomiaru przepływu ośrodka przewodzącego w rurze. Przyjmuje technologięwprowadzenie pojedynczego chipa w celu realizacji wzbudzenia cyfrowego i wykorzystuje lokalną magistralę polową CAN.
Przepływomierz elektromagnetyczny może realizować lokalne wskazania i wyjściowy sygnał prądu elektrycznego 4-20 mAktóre można wykorzystać do nagrywania, regulacji i sterowania. Przepływomierze elektromagnetyczne są szeroko stosowane wsektory przemysłowe takie jak przemysł chemiczny, ochrona środowiska, metalurgia, farmaceutyka, papierwytwarzanie, dostarczanie i odprowadzanie wody itp.
Oprócz pomiaru przepływu cieczy przewodzącej, przepływomierz elektromagnetyczny może mierzyć przepływmieszanina cieczy i ciała stałego, płyn i sól o dużej lepkości, mocny kwas i mocne zasady.
Cechy
1. Proste konstrukcje, mocne, bez ruchomych części i długa żywotność. (Gwarancja w ciągu 1 roku)
2. Brak przechwytywania części płynu, brak strat ciśnienia i zatykania płynu.
3. Brak bezwładności mechanicznej, szybka reakcja i dobra stabilność, zastosowanie w badaniu automatycznym,
regulacja i kontrola.
4. Na dokładność pomiaru nie mają wpływu parametry fizyczne, takie jak styl, temperatura, lepkość,
gęstość i ciśnienie.
5. Zastosuj teflonową lub gumową wyściółkę i inną kombinację materiału elektrody, taką jak Hastelloy C,
Hastelloy B, 316L i Titanium i dostosowują zapotrzebowanie na różne media.
6. Dostarczaj wiele rodzajów przepływomierzy, takich jak typu inline i typu wstawianego itp.
Zastosuj pamięć EEPROM do pomiaru danych operacyjnych, bezpieczną i niezawodną ochronę pamięci.
7. Przepływomierze zintegrowane i przepływomierze zdalne.
8. Wyświetlacz LCD z podświetleniem o dużej przejrzystości. (Opcja: wyświetlacz podświetlenia LED)
TechnIkal DAta
Pomiarw trakcieSyStem
| Zasada pomiaru |
Prawo Faradaya |
| Zakres zastosowań |
Płyny przewodzące prąd elektryczny |
| Zmierzona wartość |
| Pierwotna wartość mierzona |
Prędkość przepływu |
| Wtórna wartość zmierzona |
Przepływ objętościowy |
Projekt
| Cechy |
W pełni spawany, bezobsługowy czujnik |
| Wersja kołnierzowa z rurą przepływową o pełnym średnicy |
| Standardowe i wyższe wartości ciśnienia |
| Duży zakres średnic od DN15 ~ 3000 z wytrzymałymi wkładkami zatwierdzonymi do wody pitnej |
| Długości wstawiania specyficzne dla branży |
| Konstrukcja modułowa |
Układ pomiarowy składa się z czujnika przepływu i przetwornika sygnału. Jest dostępny w wersji kompaktowej i oddzielnej |
| Wersja kompaktowa |
Z konwerterem 511B: Zasilanie 110~240Vac |
| Z konwerterem 521B: zasilanie 18 ~ 36 V DC |
| Z W800L/W800W: Zasilanie bateryjne |
| Wersja zdalna |
W wersji do montażu naściennego z konwerterem 211B
(110~240Vac lub konwerter 221B 18~36V DC
|
| Z konwerterem W800F: Zasilanie bateryjne |
| Zakres pomiarowy |
-12…+12m/s /-40...+40ft/s |
ZmierzenieAcctyRAcy
| Warunki referencyjne |
Warunki przepływu podobne do EN 29104 |
| Medium: woda |
| Przewodność elektryczna: ≥300μs/cm |
| Temperatura: +10~+30℃/+50~+80℉ |
