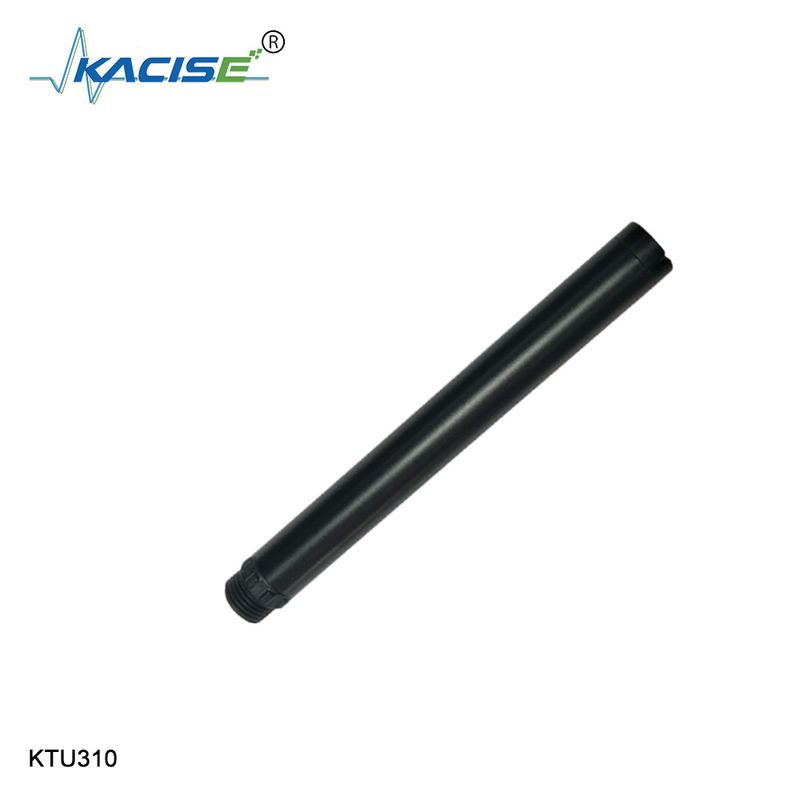

Online czujnik przejrzystości wody 20 m Głębokość KTU310

1Zasada

Zintegrowany turbidometr internetowy KTU310 został zaprojektowany i wykonany na zasadzie rozpraszania turbidometru światła.światło jest rozproszone przez materiał zamglony w próbce wody. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, końcowa wartość jest wynikiem po linearyzacji.

2.Funkcja

Zasada rozpraszania pod kątem 90°, wbudowany czujnik temperatury

Wspiera protokół RS-485, Modbus/RTU

Struktura włókien, silna zdolność przeciwdziałania zakłóceniom zewnętrznego światła

Infraczerwone źródło światła LED, wysoka stabilność

IP68, osłona, głębokość wody, 20 metrów

Wygodne, szybkie, stabilne i łatwe w utrzymaniu

3Specyfikacje techniczne

4.Rysunek wymiarowy

Wskazówki:Metoda Oriona AQ4500

Metoda Orion AQ4500 została opracowana przez Thermo Scientific i opiera się na wykorzystaniu ich miernika zatarłości, Thermo Orion AQUAfast Turbidimeter Model AQ4500.Metoda ta spełnia wszystkie wymagania metody EPA 180.1 z wyjątkiem określonego źródła światła. Metoda ta nadal wymaga fotodetektora o temperaturze 90 stopni o odpowiedzi widmowej w zakresie od 400 nm do 600 nm,i światło uderzające i światło rozproszone nie mogą przemieszczać się dalej niż 10 cm razem.

Wydajność widmowa powlekanej niebieskiej diody LED jest podobna do mocy lampy wolframowej.

Zamiast używać polichromatycznej lampy wolframowej jako źródła światła, metoda Orion AQ4500 wykorzystuje LED o “białym” kolorze.ta metoda wykorzystuje błękitną diodę LED pokrytą fosforemTo rozszerza wyjście widmowe z niebieskiej długości fali 450 nm do reakcji szerokiego widma, jak połączenie źródła wolframu / detektora siarczanu kadmowego.

Ponadto wykorzystanie źródła światła LED umożliwia szybkie działanie pulsujące.⁴⁰Wykrywanie synchroniczne oznacza, że wszelkie błędy związane z światłem błądzącym lub błędami wywołanymi elektronicznie mogą zostać zmniejszone i prawie wyeliminowane.Metoda Orion AQ4500 zmniejsza również błędy wynikające z wchłaniania kolorów za pomocą dwóch detektorów zdjęćOprócz detektora nefelometrycznego o temperaturze 90 stopni, turbidometr AQ4500 posiada detektor światła o temperaturze 180 stopni.⁴⁶Światło, które dociera do nadawanego detektora, jest używane jako wiązka odniesienia w stosunku do nefelometrycznej promieniowania rozproszonego.

Metoda Oriona AQ4500 wykorzystuje technologię ratiometryczną i nefelometryczną do pomiaru mętności.

Aby zachować zgodność z EPA, metoda Orion AQ4500 ma ograniczony zakres 0,06-40 NTU. Jeśli próbka przekracza ten limit, należy ją rozcieńczyć do poziomu poniżej 40 NTU.Nowe pomiary można następnie pomnożyć przez współczynnik rozcieńczania w celu określenia mętności oryginalnej próbkiPodczas gdy podręcznik tego przyrządu stwierdza, że można go używać od 0 do 4000 NTU, zatwierdzona wersja tej metody ogranicza odczyty do 40 NTU.Należy zauważyć, że samo to, że przyrząd lub metoda są zatwierdzone przez EPA, nie oznacza, że są zgodne z metodą EPA 180..1. Turbidometr Thermo Orion AQ4500 jest zatwierdzony przez EPA do zaburzeń pomiędzy 0,06-40 NTU, ale ponieważ używa diody LED, a nie lampy z żarówką wolframową, nie jest zgodny z metodą EPA 180.1.
