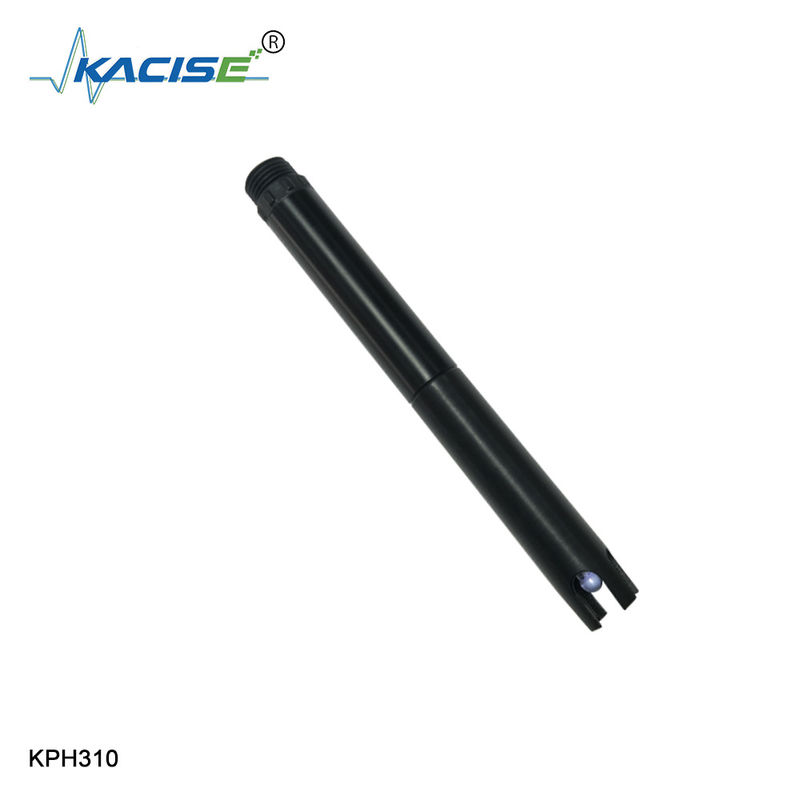

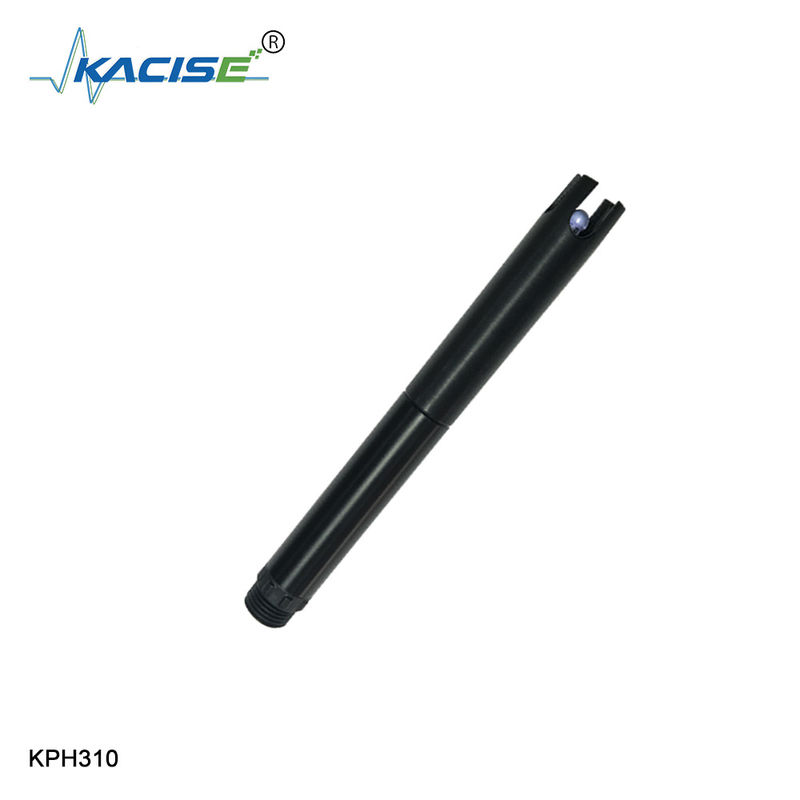

Wydanie sygnału czujnika PH online KPH310: RS-485 Podwójny wzmacniacz różnicowy wysokiej impedancji Ip68

1Środowisko zastosowań

W celu monitorowania jakości wody w środowisku, roztwór kwasowo-zasadowo-solowy, proces reakcji chemicznej, proces produkcji przemysłowej,może spełniać większość wymagań dotyczących pomiaru pH online w zastosowaniach przemysłowych.

2.Funkcja

• Wyjście sygnału: protokół RS-485 (Modbus/RTU).
• Wygodne do podłączenia do PLC, DCS, Industrial Control Computer, General Controller, bezpapierowego instrumentu rejestracyjnego lub ekranu dotykowego oraz innych urządzeń innych firm.
• Podwójny wzmacniacz różnicowy o wysokiej impedancji, silny antynterferencja, szybka odpowiedź.
• Patentowana sonda pH, z wewnętrznym płynem odniesienia przy ciśnieniu co najmniej 100 kpa (1 bar), wydziela się niezwykle wolno z mikroporowego mostu soli,z przednim wydzieleniem trwającym ponad 20 miesięcyTaki system odniesienia jest bardzo stabilny, żywotność elektrodu jest wielokrotnie dłuższa niż zwykłych elektrod przemysłowych.
• Łatwe w instalacji: instalacja pod wodą.
• IP68, poziom ochrony.

3Specyfikacje techniczne

4.Rysunek wymiarowy

Porady: Pytania i odpowiedzi

1Dlaczego ta sama próbka daje różne odczyty na dwóch pH?

Błędy pomiaru pH są spowodowane elektrodą pH, gospodarzem pH-miernika i standardowym buforem.W związku z tym, że warunki kalibracji dwóch pH-mierników nie są takie same (np. korekta dokonywana w różnych porach),powodując nieznacznie różne pomiary, więc użyj tego samego bufora w tym samym czasie.

Do kalibracji zastosowano dwa mierniki pH, a następnie jednocześnie określono wartość pH próbki.

2Co to jest elektroda złożona?

Elektrodę łączącą elektrodę szklaną o pH z elektrodą odniesienia nazywa się elektrodą złożoną pH. Główną zaletą elektrody złożonej jest połączenie dwóch

Po pierwsze, łatwe w obsłudze. Struktura elektrody złożonej pH składa się głównie z żarówki elektrody, pręta podtrzymującego, elektrody odniesienia, roztworu odniesienia, powłoki i płynu

Połączenie, pokrywa elektrody, przewód elektrody, złącze itp.

3Jak działa czujnik pH?

Czujniki pH różnicowe i czujniki ORP wykorzystują sprawdzoną w terenie metodę, która wykorzystuje trzy elektrody zamiast dwóch stosowanych w konwencjonalnych czujnikach pH.Podczas gdy elektroda pH z połączeniem ma przewód odniesienia Ag/AgCl w roztworze KCl, odniesienie czujnika pH różnicowego jest elektrodą pomiaru pH w znanym roztworze komórkowym z buforem pH 7,0.Ta komórka odniesienia (E2 na rysunku po lewej stronie) sprawia, że kontakt elektryczny z procesem za pośrednictwem podwójnego łącza mostek soliInny elektrodę pomiaru pH (E1) jest w bezpośrednim kontakcie z procesem. Proces i elektrody odniesienia mierzą pH różnicami w stosunku do trzeciego metalowego elektrody gruntowej (E3).
