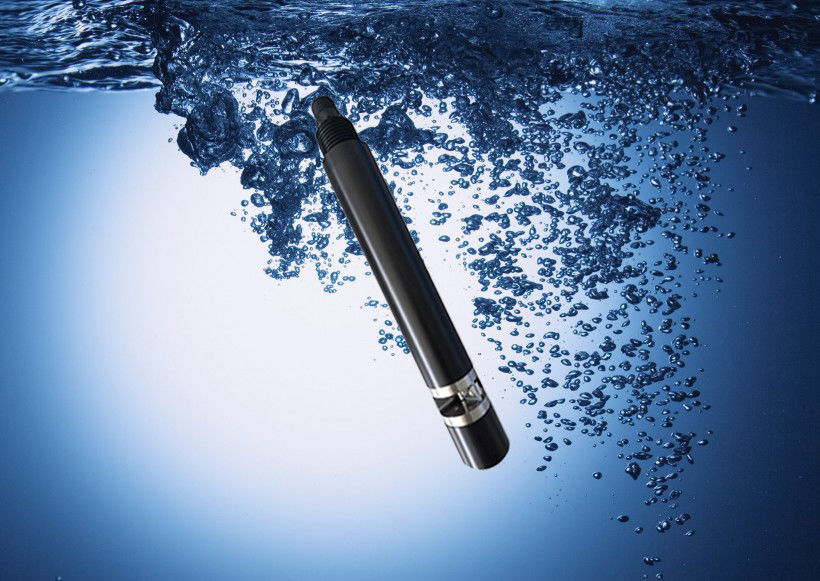

KCD310 Online Czujnik COD bez odczynników bez zanieczyszczeń niewielki rozmiar wygodniejszy COD zamglony i temperatura

1Zasada

Wiele związków organicznych rozpuszczonych w wodzie pochłania promieniowanie ultrafioletowe.zawartość rozpuszczonych zanieczyszczeń organicznych w wodzie można dokładnie zmierzyć poprzez pomiar wchłaniania tych związków organicznych do promieniowania UV o długości fali 254 nm. KCD310 czujnik COD online wykorzystuje dwa źródła światła, jedno światło ultrafioletowe do pomiaru zawartości COD w wodzie, drugie światło odniesienia do pomiaru zamrożenia wody, ponadto,osłabienie ścieżki optycznej jest kompensowane przez specjalny algorytm, które mogą w pewnym stopniu wyeliminować zakłócenia zanieczyszczeń cząstek stałych, tak aby osiągnąć bardziej stabilne i niezawodne pomiary.

2.Wyznaczenia

• Brak czynników, brak zanieczyszczeń, ochrona ekonomiczna i środowiskowa
• Niewielki rozmiar, wygodniejsza instalacja, ciągłe monitorowanie jakości wody online
• Można zmierzyć dorsz, mętność i temperaturę
• Automatycznie kompensuje zakłócenia zaburzeń
• Z szczotką czyszczącą w celu zapobiegania biologicznej adhezji
• Niewielki przepływ, szybka reakcja, dokładniejsze pomiary
• Nawet długoterminowe monitorowanie jest niezwykle stabilne
• Bez konserwacji, długa żywotność i niskie koszty
• Czujnik cyfrowy, interfejs RS-485, protokół Modbus/RTU
• Elektronika niskoenergetyczna, konstrukcja przeciwdziałająca zakłóceniom

3Specyfikacje techniczne

4.Rysunek wymiarowy

Uwaga: Złącze czujnika jest wodoszczelnym złączem rdzenia M16-5

5Instalacja i połączenie elektryczne

5.1 Instalacja

W przypadku zawieszenia czujnika należy unikać z powodu przepływu wody, instalować czujnik, nie więcej niż 2 metry od głębokości powierzchni wody Do czujnika, który uderza w ścianę lub inną strukturę hydrauliczną,Jeśli prąd jest bardzo silnyProszę naprawić czujnik.

Zainstaluj czujnik nie dalej niż 2 metry od powierzchni wody.

Czujnik został obniżony o 30 cm poniżej najniższego możliwego poziomu wody, biorąc pod uwagę wahań poziomu wody.

Czujnik jest umieszczony w wodzie, gdzie nie ma pęcherzyków.

Zaleca się zainstalowanie obudowy kablowej na zewnątrz kabla czujnika, który jest umieszczony poziomo i mocno, a obszar pomiarowy ukierunkowany jest na prąd.

5.2 Połączenie elektryczne

Kabel jest 4-rodzeniowym skręconymi parami zasłoniętymi drutami zdefiniowanymi w sekwencji liniowej:

Czerwony przewód -- przewód zasilania (12 ~ 24VDC)

Czarna linia (GND)

Błękitna linia - 485a

Biała linia -- 485b

Przed elektryfikacją należy dokładnie sprawdzić sekwencję okablowania, aby uniknąć niepotrzebnych strat spowodowanych błędami okablowania.

Instrukcje dotyczące okablowania: należy rozważyć długotrwałe zanurzenie kabla w wodzie (w tym wodzie morskiej) lub wystawienie go na działanie powietrza, wszystkie okablowania muszą być poddane wodoodpornej obróbce,kabel klienta powinien mieć pewną zdolność antykorozyjną.

6.Utrzymanie

 6.1 Plan i metody konserwacji

 Harmonogram utrzymania

W celu zapewnienia dokładnego pomiaru bardzo ważne jest czyszczenie, regularne czyszczenie czujnika przyczynia się do stabilności danych.

Uwaga: częstotliwość konserwacji w tabeli powyżej jest tylko zalecana. Prosimy o czyszczenie czujnika zgodnie z rzeczywistym użytkowaniem czujnika.

Metoda utrzymania

1) powierzchnia czujnika: oczyścić powierzchnię czujnika wodą z kranu. Jeśli pozostają pozostałości, wytrzeć wilgotną, miękką szmatą. W przypadku upartych brudów do wody z kranu dodaj detergent domowy do czyszczenia.

2) sprawdź przewód czujnika: przewód nie powinien być napięty podczas normalnej pracy, w przeciwnym razie łatwo jest złamać przewód wewnątrz przewodu i spowodować, że czujnik nie może normalnie działać.

3) sprawdź, czy okno pomiarowe czujnika jest brudne i czy szczotka do czyszczenia jest prawidłowa.

4) sprawdź szczotkę czujnika pod kątem uszkodzeń.

5) po 18 miesiącach ciągłego użytkowania, zwrócić się do fabryki w celu wymiany dynamicznego urządzenia uszczelniającego.

Ważne punkty

Zbada zawiera wrażliwe elementy optyczne i elektroniczne. Upewnij się, że sonda nie zostanie uderzona przez ciężkie maszyny. W środku sondy nie ma części wymagających konserwacji przez użytkownika.

 6.2 Kalibracja czujników

Kalibracja mętności

 Zerowa kalibracja: weź odpowiednią ilość płynu o zerowej zakrętności z dużym kubkiem, umieść czujnik w roztworze pionowo,i kalibruj punkt zerowy po 3 ~ 5 minutach stabilizacji numerycznejWskazówka do instrukcji.

Kalibracja nachylenia: czujnik umieszczany jest w roztworze w standardowym roztworze 100 NTU przez 3 ~ 5 minut po stabilizacji numerycznej.

Kalibracja dorsza

Khp (ftalat wodoru potasu, C8H5KO4) jest powszechnym reagentem chemicznym, który może być stosowany do przygotowania standardowego roztworu COD.

Przygotowanie roztworu standardowego

1 dokładnie waż 0,8503 g KHP do kolby o pojemności 1000 ml. Wypełnić wodą destylowaną lub dezjonizowaną do najwyższego poziomu.

Po wstrząśnięciu stężenie COD wynosiło 100 mg/l.Roztwór o stężeniu 5 mg/l przygotowywano tą samą metodą..

Przechowywać stężony roztwór standardowy (krok 2.1) w czarnej butelce ze szkła i przechowywać w niskiej temperaturze, aby zapobiec jego rozkładowi.2) należy wykorzystać w ciągu 24 godzin od przygotowania.

Kalibracja (2 punkty kalibracji)

1 czujnik został umieszczony w roztworze 5 mg/l COD, a wszystkie ścieżki światła zostały potwierdzone jako zanurzone w wodzie > 2 cm bez pęcherzyków.d.

2 umieścić czujnik w roztworze 100MG/L COD i skalibrować nachylenie zgodnie z poleceniem załącznika.

Uwaga: 1. KHP ma ryzyko rakotwórcze, należy nosić rękawiczki podczas operacji, unikać kontaktu ze skórą.

2Przy kalibracji najpierw kalibruj temperaturę, a następnie kalibrujzawartość zamrożenia, a następnie kalibracja COD.

3Jeżeli nachylenie jest kalibrowane i wartość czujnika nie ulega zmianie w ciągu 3 minut, wyłączyć i ponownie włączyć.

Wskazania

Aby chronić czujnik przed słońcem

Proszę nie dotykać czujnika ręką.

Powierzchnia czujnika jest wolna od bąbelków powietrza podczas pomiaru i kalibracji

Unikać bezpośredniego nakładania na czujnik obciążeń mechanicznych (ciśnienie, zadrapania itp.) podczas użytkowania

6.3 Często zadawane pytania

7Jakość i obsługa

7.1 Zapewnienie jakości

Wydziały kontroli jakości posiadają standaryzowane procedury kontroli, z zaawansowanym i doskonałym sprzętem i środkami badawczymi oraz w ścisłej zgodności z zasadami kontroli,72-godzinne starzenie produktów do przeprowadzania eksperymentów, eksperymenty stabilności, nie pozwól fabryce niewykwalifikowanego produktu.

Odbiorca zwróci partię produktu z 2% wskaźnikiem niezgodności, a wszystkie koszty ponosi dostawca.Wymóg odszkodowania odnosi się do opisu produktu dostarczonego przez dostawcę..

Gwarantuję ilość i szybkość dostawy.

7.2 Części zamienne

Produkt ten obejmuje:

1 czujnik

1 egzemplarz instrukcji obsługi

Świadectwo nr 1

7.3 Zaangażowanie w obsługę posprzedażną

Nasza firma zapewnia usługi posprzedażne przez rok od daty sprzedaży, ale nie obejmuje uszkodzeń spowodowanych niewłaściwym użyciem. Jeśli naprawa lub korekta jest potrzebna, proszę zwrócić je na własny koszt.,przedsiębiorstwo naprawi uszkodzenie przyrządu bezpłatnie.
