Nieinwazyjny czujnik poziomu płynu ultradźwiękowego z dokładnością 0,5% FS i certyfikacją odporną na wybuch

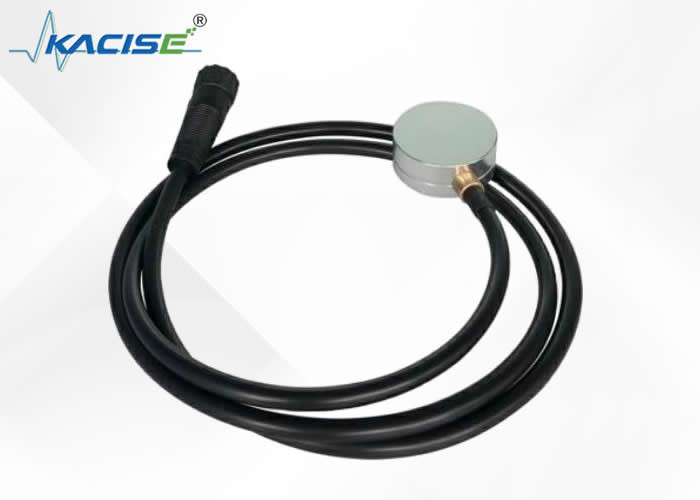

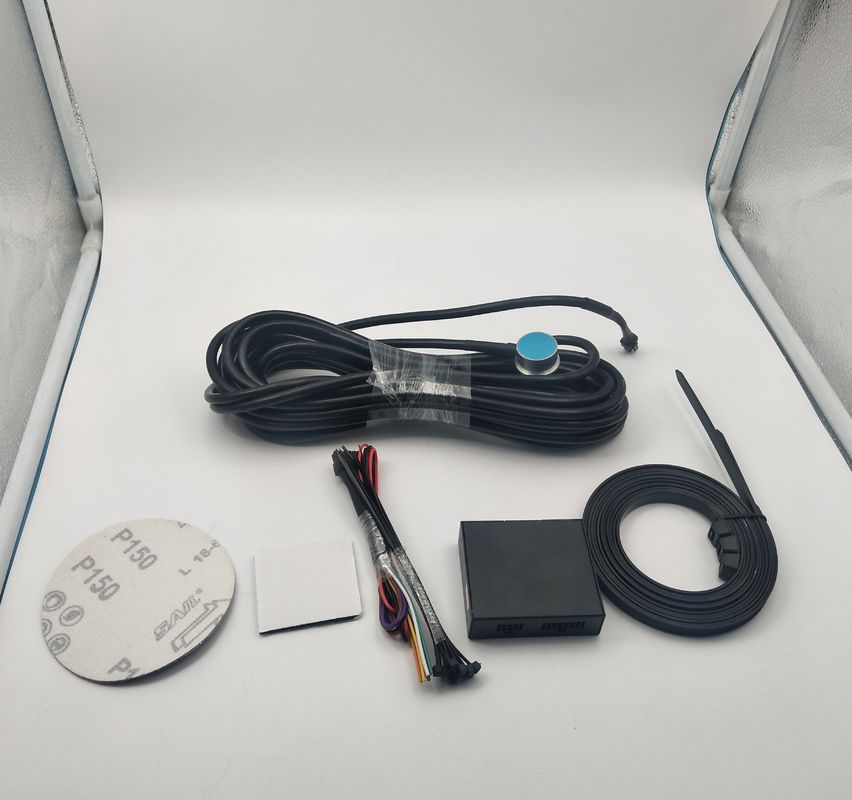

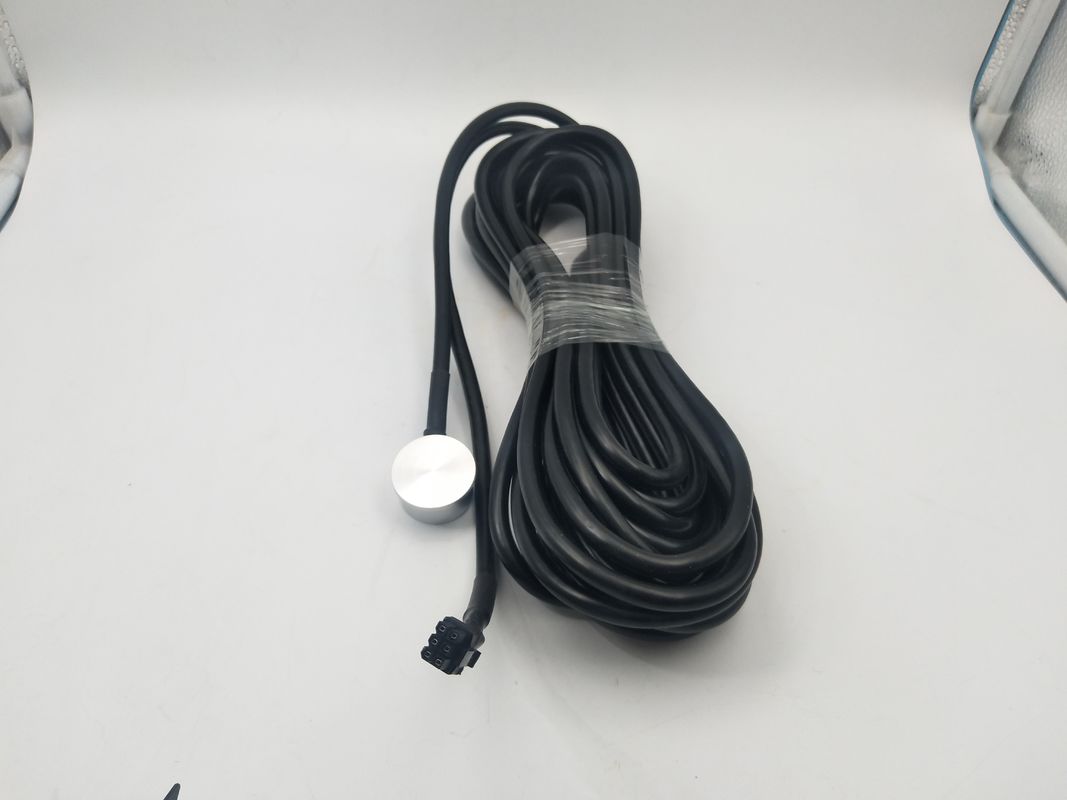

Nieinwazyjny ultradźwiękowy czujnik poziomu cieczy Zintegrowany czujnik temperatury

1. Zasada działania

Zewnętrzny czujnik dźwigni cieczy działający na zasadzie sonaru, wykorzystujący zintegrowany czujnik temperatury do przetwarzania sygnału sonaru. czujnik jest wklejony w zewnętrzną ścianę zbiornika. Wykorzystanie opatentowanego algorytmu do obliczania wysokości cieczy w zbiorniku i wysyłania sygnału do systemu zdalnego sterowania (np. DCS) poprzez (4-20)mA, HART, RS-485, Modbus.

Zgodnie z rysunkiem po prawej stronie, potrzeba czasu, aby sygnał został przesłany, a następnie odebrany z powierzchni cieczy. Sygnały z przetwornika podawane są do procesora, a następnie przetwarzane przez opatentowany algorytm w celu obliczenia wysokości cieczy według wzoru:

H=αV(t-t1)/2

• H: wysokość cieczy
• v: prędkość dźwięku w cieczy
• t: czas pomiędzy sygnałem wysłanym i odebranym
• tg : czas propagacji w ścianie zbiornika
• α: współczynnik kompensacji cieczy

2. Aplikacje

• Zbiorniki LPG
• zbiorniki na ciekły amoniak
• zbiorniki na ciekły propan
• Zbiorniki paliwa
• Zbiorniki na kwasy/rozpuszczalniki
• Zbiorniki na stężony kwas siarkowy (98%)
• Zbiorniki kwasu azotowego
• Zbiorniki kwasu solnego

3. Funkcje

• Prawdziwa nieinwazyjna technologia wykrywania
• Czujnik przykleja się na zewnątrz dna zbiornika
• Nadaje się do większości kształtów i rozmiarów puszek
• Wyjście do systemu telemetrycznego - różne opcje
• Dopuszczenie CNEX do użytku w obszarach niebezpiecznych (procesor i czujnik)
• Zintegrowany czujnik temperatury
• Niski koszt, niezawodne i dokładne pomiary zbiorników
• Nie ma wpływu na ciśnienie
• Łatwy montaż – brak włamań do zbiornika
• Prosta modernizacja istniejących zbiorników
• Brak przestojów podczas instalacji
• Brak ruchomych części – brak konserwacji

3. Parametr
