Rigid Stem Sanitary Melt Pressure Transducer Non Toxic Material For Food Process Equipment

Twardy korzeń Sanitarny Przełącznik ciśnienia roztopu Materiał nietoksyczny do urządzeń przetwarzających żywność

Opis

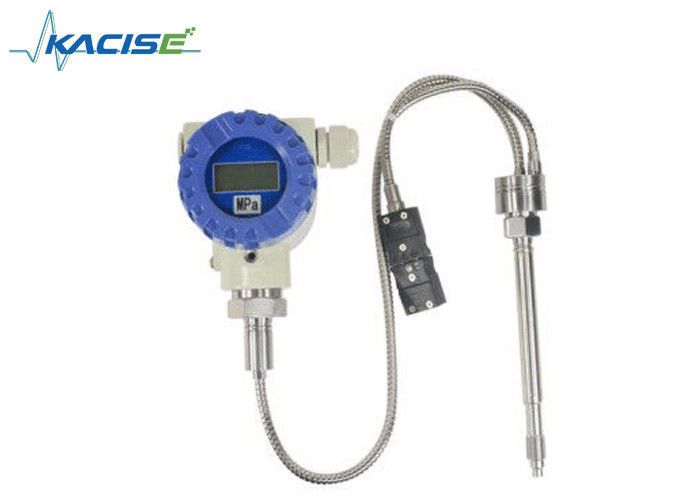

GX MPTD-5000 serii Melt Pressure Transducer ((stępa sztywna i sanitarna) może mierzyć ciśnienie i temperaturę w jednym punkcie, który może być szeroko stosowany w sprzęcie do procesu medycyny i żywności.Model 5000T jest z termoaparą. Zero & span można regulować; z wzmocnionym sygnałem można połączyć z PLC. Ma zalety wysokiej precyzji i niezawodności, dobrej jakości, wewnętrznej 80% kalibracji.

Cechy

• Prosta instalacja
• Wysoka jakość
• Włókna z stali nierdzewnej
• 80% wewnętrzna kalibracja
• Doskonała stabilność i powtarzalność
• Przyjmowanie materiałów ekologicznych i nietoksycznych

Zastosowanie

• Urządzenia włókien chemicznych
• Urządzenia do produkcji tworzyw sztucznych i gumy
• Sprzęt do przetwarzania produktów leczniczych i spożywczych itp.
• Inne pomiary i urządzenia sterujące ciśnieniem

Specyfikacja

Wymiar

MPTD-5000

MPTD-5000T

Przewodnik w zakresie zamawiania

Środki ostrożności

Instalacja
Diafragma czujnika jest częścią najłatwiej uszkodzoną, proszę nie upuścić osłony przed instalacją,i w instalacji należy zwrócić uwagę na ochronę diafragmy czujnika- obróbkę otworów montażowych należy dokonywać zgodnie z wymogami technicznymi rozmiaru otworu instalacyjnego i tabeli rozmiarów,aby uniknąć instalacji otworu nie jest standardowe spowodowane zadrapania przewodu czujnika i wpływ czujnika praca normalna.
Rozbiórka
W celu zapewnienia, aby wstawianie otworu nie pozostawiło się za metalowym ciałem obcym lub tworzywem sztucznym, wszystkie czujniki należy usunąć z maszyny przed wyczyszczeniem wytłaczacza,czujnik może być usuwany tylko wtedy, gdy polimer znajduje się w stanie gorącego stopienia, usuwać i natychmiast użyć miękkiej szmatki, aby wytrzeć diafragmę sondy czujnika.może zapewnić otwór instalacyjny specjalnego narzędzia czyszczącego do oczyszczania materiału pozostałego w otworze w celu ułatwienia następnej instalacji.

Rozpoczęcie
przed uruchomieniem urządzenia należy zapewnić odpowiednie ogrzewanie i czas stopienia,w celu zapewnienia, że wszystkie materiały w części membranowej czujnika przed pracą maszyny wytłaczającej są w stanie stopienia.

Lokalizacja
Sonda czujnika może wytrzymać wysokie temperatury, ale temperatura powłoki musi być poniżej 80°C, dlatego w procesie instalacji i użytkowaniaUżytkownik musi zwrócić uwagę na montaż części powłoki czujnika, która jest przymocowana do temperatury pokojowej.Izolacja powłoki i regionu wysokiej temperatury jest korzystna dla poprawy precyzji pomiaru i trwałości czujnika.

Wpływ przeciążenia
W procesie rzeczywistej regulacji ciśnienia, najlepiej w zakresie ciśnienia znamionowego, chociaż czujnik ma pewną zdolność przeciążenia,ale długotrwałe przeciążenie wpłynie na dokładność pomiaru czujnika i żywotność.

Połączenie elektryczne
W połączeniu elektrycznym kabel łączący sygnał wyjściowy nadajnika musi być podłączony oddzielnie przez gniazdo okablowania, aby uniknąć zakłóceń ze strony sceny.

Prawidłowy i błędny schemat wielkości otworu montażowego
Otwór montażowy

Zapełnione płaskością
	D1	M18×15	M22×15	G3/8	G3/4
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	D3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	M	Φ19	Φ23	Φ17	Φ28
	A	11	11	9	11
	B	13	13	10	14
	C	40	25	25	40
45° nachylenie zamknięte
	D1	M12x1.5	M14x1.5	1/2-20UNF	M18x1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	D3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	A	6	6	6	6
	B	9	9	9	11
	C	16	16	16	20

Schematyczny schemat połączenia elektrycznego
